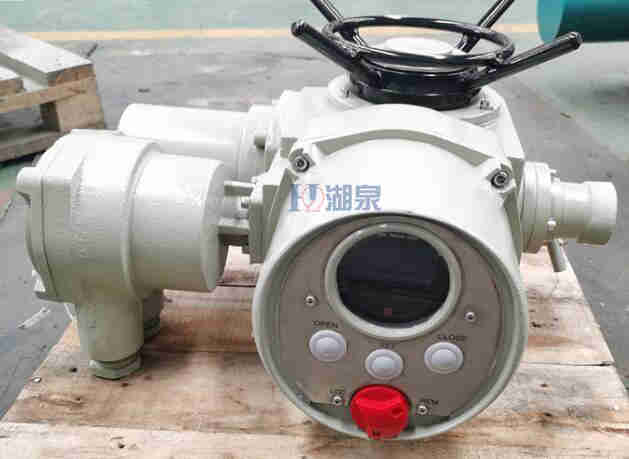

产品名称：DZW30-24多回转智能型电动执行器[ 2022-08-11 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍

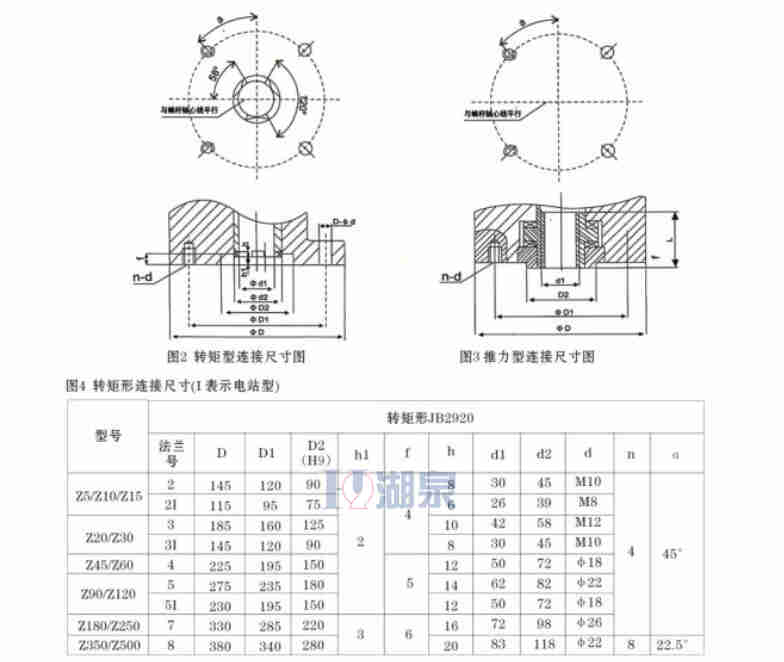

规格尺寸
结构图片

一、DZW30-24多回转智能型电动执行器产品介绍

上海湖泉阀门集团有限公司Dzw30-24多回转智能型电动执行器是阀门实现开启、关闭或调节控制的驱动设备。该产品可以适用于闸阀、截止阀、隔膜阀等。具有功能全、性能可靠、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。性能符合JB/T8528-1997普通型阀门电动装置技术条件的规定。隔爆型的性能符合GB3836.1-2000性气体环境用电气设备第1部分：通用要求，GB3836.2-2000性气体环境用电气设备第2部分：隔爆型“d”及JB/T8529-1997隔爆型阀门电动装置技术条件的规定。多回转电动执行器按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

二、DZW30-24多回转智能型电动执行器智能型模块特点

NI3系列智能型电动执行器控制模块，运用了先进的微计算机、表面贴装（SMT）、电磁兼容 (EMC)等技术，大规模采用了专用集成电路模块。
NI3系列智能型电动执行器控制模块可通过远程控制、现场控制、总线型集中控制（可选）三种控制方式，对阀门实现开启、关闭与调节。具有控制原理先进、功能全面、长期稳定可靠、集成度髙、发热量小、装卸方便、维护简单等特点，并可通过红外遥控器对其进行非侵入式的快速设置，采用全视角LCD段码液晶显示器，有中英文二种菜单式显示界面可选，阀门的运行参数、工作状态可清晰直观的进行现场监控。并可通过RS485工业总线或信号输出连线与监控室进行远程集中监控（可选）。
NI3系列产品各项性能指标超越JB/T8219—1999《工业过程测量和控制系统用电动执行机构》的要求，产品得到广泛应用与长期稳定运行验证。
A：输入、输出信号光电隔离，具有2.5KVrms高电压保护功能；
B：双向超行程保护功能：当执行机构输出有效行程超过设定行程时，该功能起作用，LCD屏显示开过载或关过载报警，同时有一对无源开关点与报警信号点闭合，提示现场操作人员；
C：自动鉴相、换相功能：适时检测相序，当出现错相导致电机运行方向错误时，模块自动关闭阀头进行换相；
D：缺相检测：模块带有输入电源缺相检测与输出电机缺相检测，出现缺相时，模块自动关闭阀头，故障报警信号点闭合；
E：电机过热、瞬时反转、断电、过载等综合故障报警；
F：断信号保护功能：当信号意外中断时执行机构停在当前工作位置不会造成全开、全关的现象，保证整个系统的稳定性、安全性，故障报警信号点闭合；
G：控制状态的密码锁定功能；
H：传感器故障保护：位置传感器本身故障或执行器运行后连续5S未采集到信号变化，或与开阀、关阀信号相反等，模块自动关闭阀头，LCD屏上“全开” “全关”同时闪烁，故障报臀信号点闭合。

三、DZW30-24多回转智能型电动执行器故障解决方法

故障	原因	排除方法
失控,转矩,行程　　控制机构均不起作用	1、线序接错	1、调换线序
	2、接触器线圆接错	2、调换接线
	3、接触器吸铁不释放	3、清洁或调换接触器
行程控制机构失灵	1、微动开关损坏	1、更换
行程控制机构失灵	2、微动开关位置移动	2、检查　　拧紧
转矩控制机构失灵	1、微动开关损坏	1、更换
转矩控制机构失灵	2、碟簧特性破坏	2、更换
开度指示控制机构失灵	1、电位器损坏	1、更换
	2、啮合齿轮松动	2、拧紧紧定螺丝
	3、导线接错不良	3、限换新线
电机运转不正常　　有连续嗡嗡声	二相运行	检查动力路接通三相
