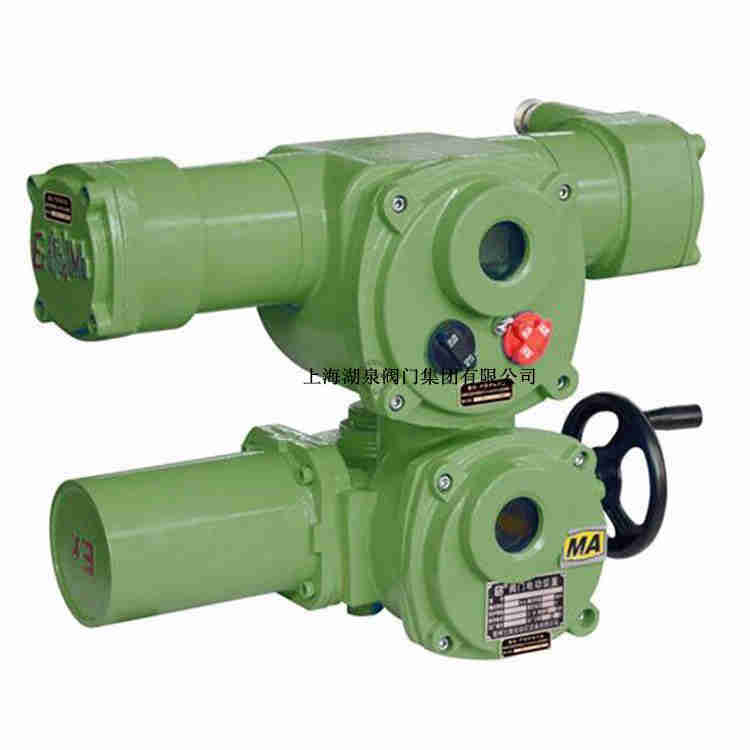

产品名称：ZB60-24防爆型阀门电动装置[ 2022-08-12 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、ZB60-24防爆型阀门电动装置产品介绍

上海湖泉阀门集团有限公司ZB60-24防爆爆型阀门电动装置隔爆型阀门电动装置型号表示方法防护/爆等级：W户外型；B隔爆型；Z整体型；T整体调节型。输出轴圈数：阿拉伯数字表示，输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf?m产品型式：多回转电动装置。除具有普通户外型电动装置的一切特点外，主要具有防爆功能，从外观上看一般有EX防爆标记、壳体较普通户外型大厚重结实。该产品广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

二、ZB60-24防爆型阀门电动装置产品技术参数

1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2、环境温度：-20～+60℃（特殊订货-60～+80℃）。
3、相对湿度：≤90%（25℃时）。
4、周围介质：户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的**性气体**。
5、防护等级：户外型和防爆型为IP55～IP68。
6、工作制：为短时10分钟（特殊订货30分钟）。他们具有功能全，性能可靠，控制系统**，体积小，重量轻，使用维护方便等特点。广泛用于电力，冶金，石油，化工，造纸，污水处理等部门。

型号规格	公称转矩（N，m)	公称推力（KN）	**大阀杆直径（mm)	**大转圈数（圈）	手动速比	输出转速（r/min)	电机功率（KW）	参考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	18\24\36	0.25\0.37	45
Z15	150	40	28	60	1::1	18\24\36	0.37\0.55	50
Z20	200	100	40	60	1::1	18\24	0.37\0.55	55
Z30	300	100	40	60	1::1	18\24	0.55\0.75	58
Z45	450	150	48	120	1::1(20::1)	24\36	1.1\1.5	110
Z60	600	150	48	120	1::1(20::1)	24\36	1.5\2.2	120
Z90	900	200	60	120	1::1(25::1)	24\36	2.2\3	139
Z120	1200	200	60	120	1::1(25::1)	24\36	3\4	142
Z180	1800	325	70	150	22.5::1	18\24	4\5.5	250
Z250	2500	325	70	150	22.5::1	18\24	5.5\7.5	255
Z350	3500	700		150	20::1	18\24	7.5\10	330
Z500	5000	700	80	150	20::1	18\24	10\15	350

注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)
注2：当产品提供四层计数器时，**大转圈数为表1圈数*10

电机技术参数见表

功率KW	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
电流A	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6

外形尺寸见图

型号	H	H1	L1	L2	L3	F	F1	F2	F3	F4	фD
Z5	271	96	158	226	249	158	259		310		316
Z10-Z30	316	130	200	238	295	200	255	317	349	374	400
Z45-Z60	415	195	277	277	394	230	275	391	369	394	460
Z90-Z120	453	195	281	281	412	278	310	426	404	429	556
Z180-Z250	585	250	320	320	474	295	360	476	455	476	320
Z350-Z500	717	280	399	399	1076	433	417	442	417	542	565
