产品名称:刀型电动闸阀[ 2019-09-16 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、刀型电动闸阀详细介绍

    Z973H型刀型电动闸阀(刀闸阀)PN6~PN16驱动方式为电动驱动,连接方式为对夹式连接,阀门为明杆平行式刚性单闸板,Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢,公称压力 PN6~16,阀体材料为碳素钢的闸阀。 配有多回转式电动装置,使阀板作上下直线运动,并可实现远程控制阀门的打开或关闭。通径范围:DN50~DN500,使用温度 ≤100℃,广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。

    二、刀型电动闸阀安装注意事项

    1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
    2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。
    3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。
    4、带传动机构的闸阀,按产品使用说明书的规定安装。
    5、如果阀门经常开关使用,每月至少润滑一次。
    6、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
    7、安装在保温管道上的各类手动阀门,手柄均不得向下。
    8、带传动机构的闸阀,按产品使用说明书的规定安装。
    9、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB50243标准要求,以阀瓣密封面无渗漏为合格。


    三、刀型电动闸阀主要技术参数

    型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
    PZ973H-10C 10~16 1.0~1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物
    PZ973H-16C
    PZ973F-10P
    PZ973F-16P
    PZ973Y-10P
    PZ973Y-16P

  • 四、刀型电动闸阀外形连接尺寸

    MPa DN L D D1 D2 H N-M D0
    1.0 50 43 160 125 100 330 4-M16 180
    65 46 180 145 120 360 4-M16 180
    80 46 195 160 135 390 4-M16 220
    100 52 215 180 155 440 8-M16 220
    125 56 245 210 185 510 8-M16 230
    150 56 280 240 210 600 8-M20 280
    200 60 335 295 265 700 8-M20 360
    250 68 390 350 320 840 12-M20 360
    300 78 440 400 368 960 12-M20 400
    350 78 500 460 428 1110 16-M20 400
    400 102 565 515 482 1250 16-M22 400
    450 114 615 565 532 1380 20-M22 530
    500 127 670 620 585 1530 20-M22 530
    600 154 780 725 685 1800 20-M27 600
    700 165 895 840 800 2150 24-M27 600
    800 190 1010 950 898 2420 24-M30 680
    900 203 1110 1050 1005 2680 28-M30 680
    1000 216 1220 1160 1115 3100 28-M30 700
    1200 254 1450 1380 1325 3450 32-M36 800
    1.6 50 43 160 125 99 330 4-M16 180
    65 46 185 145 120 360 4-M16 180
    80 46 200 160 135 390 8-M16 220
    100 52 220 180 155 440 8-M16 220
    125 56 250 210 185 510 8-M16 230
    150 56 285 240 210 600 8-M20 280
    200 60 340 295 265 700 12-M20 360
    250 68 405 355 310 840 12-M22 360
    300 78 460 410 375 960 12-M22 400
    350 78 520 470 435 1110 16-M22 400
    400 102 580 525 485 1250 16-M27 400
    450 114 640 585 545 1380 20-M27 530
    500 127 715 650 609 1530 20-M30 530
    600 154 840 770 720 1800 20-M36 600
    700 165 910 840 788 2150 24-M36 600
    800 190 1025 950 898 2420 24-M36 680
    900 203 1125 1050 998 2680 28-M36 680
    1000 216 1255 1170 1110 3100 28-M42 700
    1200 254 1485 1390 1325 3450

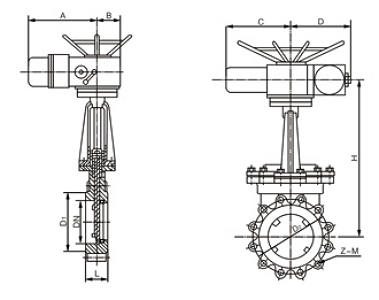

  • 五、刀型电动闸阀结构图

    刀型电动闸阀结构图
