Z942W-1-DN1400电动阀门详细技术参数

[ 2022-01-18 ]
上海湖泉阀门集团有限公司Z942W-1-DN1400电动阀门详细技术参数,咨询: 021-64162222 ,z942w-1是什么阀门这个是闸阀的含义,Z代表闸阀,9代表电动,4代表法兰连接,2是一种内部结构形式,1代表压力是0.1MPa,Z942W-1电动煤气闸阀,Z942W-16-DN150电动煤气闸阀价格产品制造标准 产品压力试验 ,Z942W-1-DN1400电动阀门产品主要零件材料 产品外形尺寸及相关参数  a) 电动、法兰连接、明杆楔式双闸板,阀座密封面材料由阀体直接加工,公称压力PN0.1MPa 、阀体材料为灰铸铁的闸阀:Z942W-1 电动楔式双闸板闸阀。 b) 手动、外螺纹连接、浮动直通式阀座...Z942W-1 电动煤气闸阀 煤气阀性能规范: 型号 公称压力 MPa 试验压力 工作温度℃ 适用介质 强度(水) 密封(水) Z942W 0.1 0.2 0.11 ≤100 煤气 主要零件材料: 零件名称 材料 阀体 ...阀门型号表示方法: (1)电动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力为PN0.1MPa、阀体材料为灰铸铁的闸阀:Z942W-1 电动楔式双闸板闸阀 (2)手动、外...

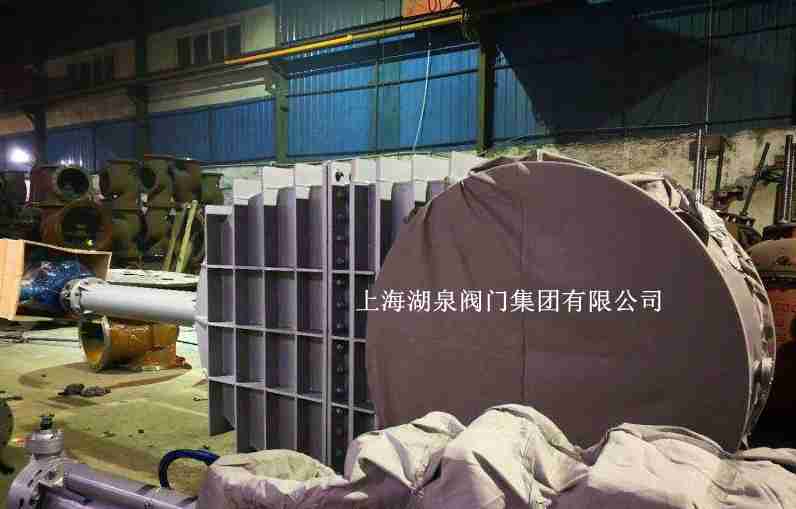

 Z942W-1-DN1400电动阀门
上海湖泉阀门厂生产的Z942W-2电动阀门系列煤气闸阀,适合介质为:高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气,及液化气、天然气、矿井等洁净煤气。主要用于煤制气、冶金、焦化等行业的制气... Z942W-1系列电动煤气闸阀,适合介质为:高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气,及液化气、天然气、矿井瓦斯等洁净煤气。主要用于煤制气、... MZ942W-1C 电动煤气闸阀、大口径煤气闸阀、煤气闸阀 一、产品用途: 电动煤气闸阀适合介质为:高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气,及液...阀门检查和试验 GB/T 13927-92 电动煤气闸阀主要性能规范 型号 公称压力 强度试验 密封试验 工作温度 适用介质 Z942W 0.1MPa 0.15MPa 0.11MPa ≤100 煤气

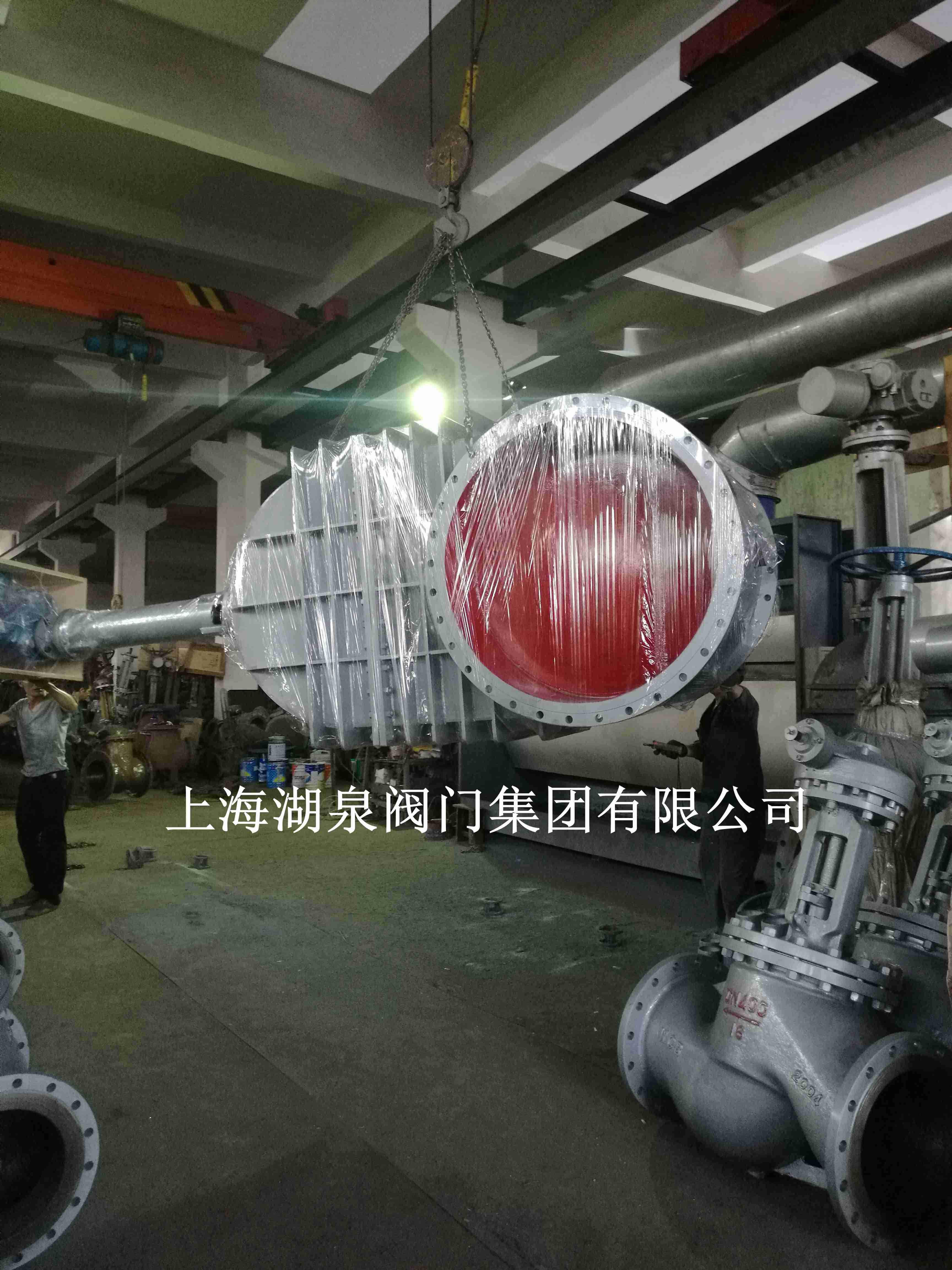

 电动阀门Z942W-1-DN1400
上海湖泉Z942W-1煤气电动双闸板闸阀是用来启闭管道通路或调节管道内介质流量的设备,是煤气管道上的主要切断装置和调节装置。因此要求它必须安全可靠且经久耐用,在生产操作中需要关闭时能保证严密不漏...1) 电动、法兰连接、明杆楔式双闸板,阀座密封面材料由阀体直接加工,公称压力PN 0.1MPa、阀体材料为灰铸铁的闸阀:Z942W-1电动楔式双闸板闸阀。 2) 手动、外螺纹连接、浮动直通式阀座... MZ942W-1C 电动煤气闸阀、大口径煤气闸阀、煤气闸阀 一、产品用途: 电动煤气闸阀适合介质为:高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气,及液...

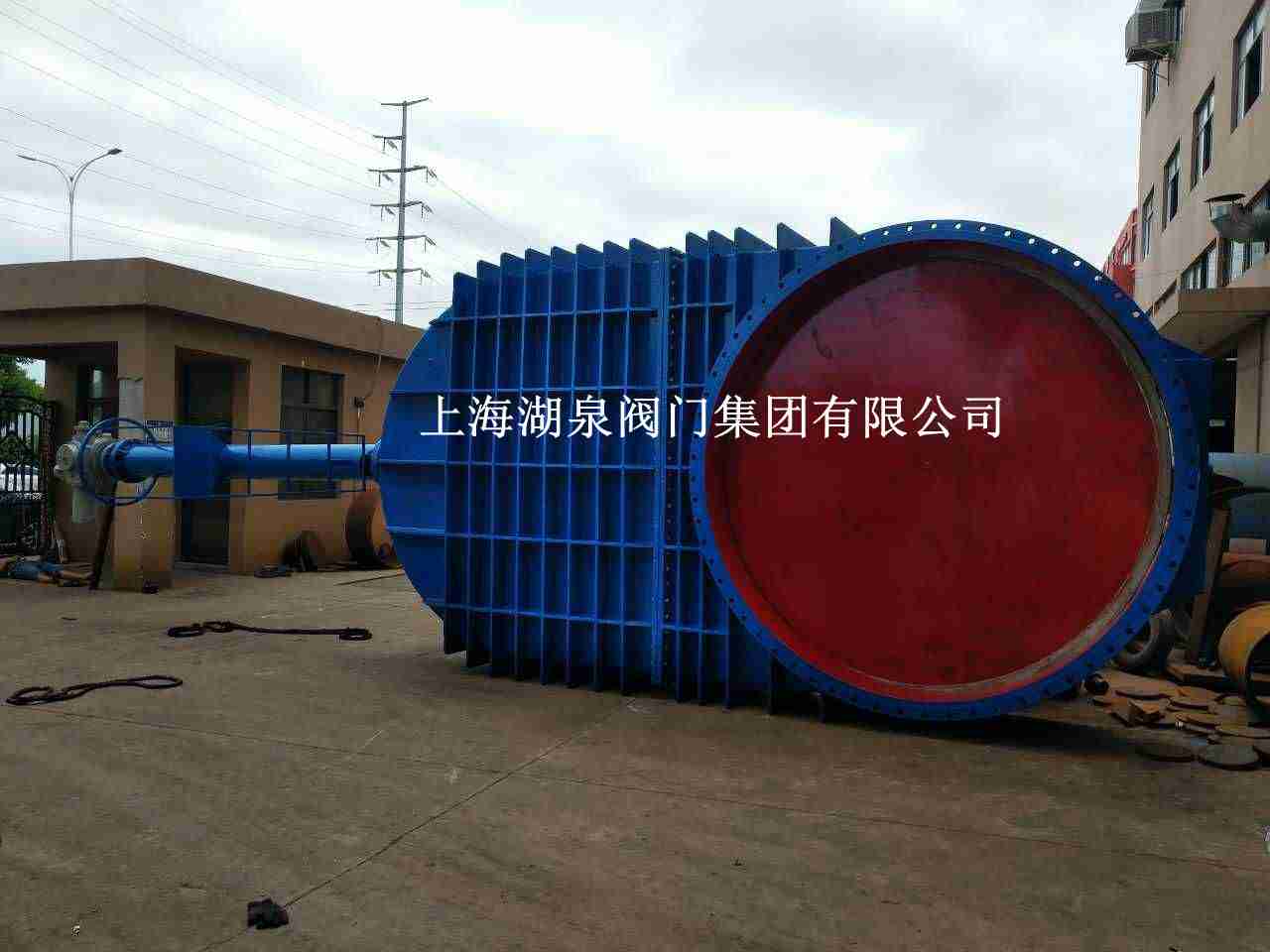

电动阀门
Z942W-1-DN1400电动阀门详细技术参数
公称通径
DN(mm)
主要结构尺寸(mm) 重量
(Kg)
L D D1 D2 b z--d H H1 L1 L2 Do
450 330 590 550 518 28 16----23 2318 1283 394 647 320
500 350 640 600 568 30 16---23 2423 1707 394 647 320
600 390 755 705 670 30 20—25 2563 1974 394 647 320
700 430 860 810 775 32 24—25 2967 2269 394 647 320
800 470 975 920 880 34 24—30 3383 2557 446 720 400
900 510 1075 1020 980 36 24—30 3743 2837 446 720 400
1000 550 1175 1120 1080 36 28---30 3993 3027 446 720 400
1200 700 1375 1320 1280 40 32---30 4847 3714 556 905 500
1400 900 1575 1520 1480 44 36---30 5515 4228 556 905 500
1600 1000 1785 1730 1690 48 40---30 6265 4768 556 905 500
1800 1500 1985 1930 1890 50 44---30 7216 5263 556 905 500
2000 1800 2185 2130 2090 54 48---30 7985 6072 556 905 500
Z942W-1-DN1400电动阀门详细技术参数
零件名称 材料
阀体 HT200灰铸铁
阀盖 HT200灰铸铁
手轮 HT200灰铸铁
阀板 本体
阀杆 45*碳素钢
填料 油浸石棉盘根
垫片 橡胶石棉板
Z942W-1-DN1400电动阀门详细技术参数
型号 公称压力
MPa
试验压力 工作温度℃ 适用介质
强度(水) 密封(水)
Z942W 0.1 0.2 0.11 ≤100 煤气
