d943h-25c dn350电动法兰蝶阀生产制造厂家

[ 2022-08-11 ]
上海湖泉阀门集团有限公司是一家d943h-25c  dn350电动法兰蝶阀生产制造厂家,它由阀体、蝶板、密封圈、传动机构等主要部件组成。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体最佳装置。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀.耐高温.,抗靡损的可靠性。本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能;密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点;碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;大规格蝶板采用绗架结构,强度高,过流面积大,流阻小;本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装;驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

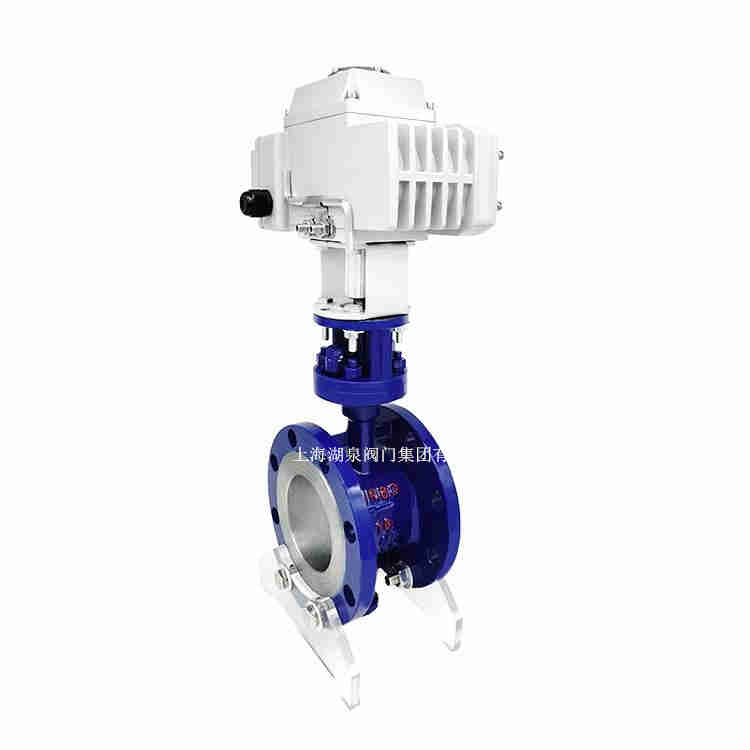

d943h-25c  dn350电动法兰蝶阀生产制造厂家
电动法兰蝶阀  型号:D943H 电动法兰蝶阀  公称通径:50MM-1200MM 电动法兰蝶阀  使用压力:1.6MPA -2.5MPA
电动法兰蝶阀 连接方式:法兰连接 电动法兰蝶阀  形式: 电动 电动法兰蝶阀  主要功能:起开关作用
电动法兰蝶阀  使用介质:水  油品 蒸汽 气动伸缩蝶阀  材质:铸钢  不锈钢 电动法兰蝶阀 标准:机械部标准或定做非标

电动法兰蝶阀
结构独特、型小轻便、操作灵活、省力、方便;
密封可靠,可达到气密封无泄漏;
流量特性趋于直线调节性有最佳;
采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;
应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线

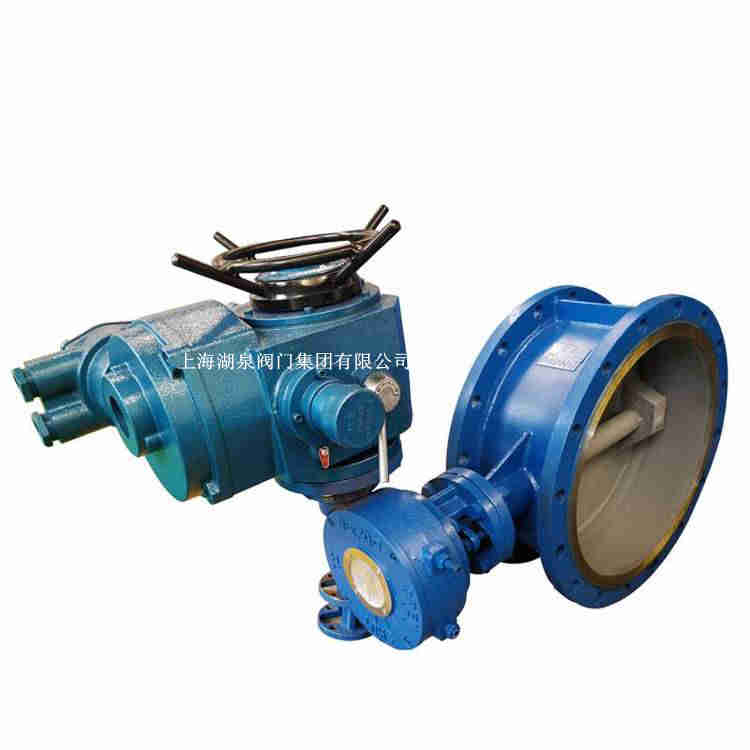

 电动蝶阀厂家

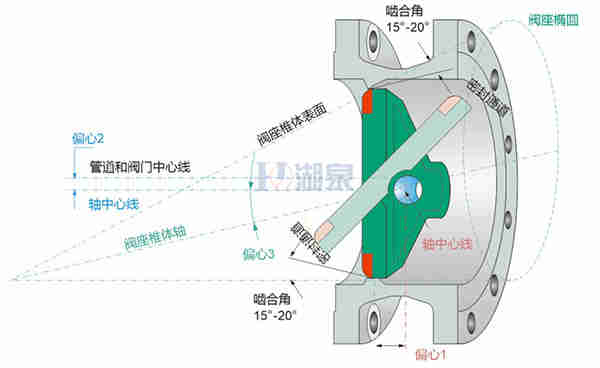

d943h-25c  dn350电动法兰蝶阀采用三偏心结构,即在普通金属硬密封双偏心蝶阀的基础上增加了个角度偏心。这个角度偏心的主要作用是:使阀门在开启或关闭动作的过程中,密封环与阀座之间的任意一点都会迅速脱开或接触,做到密封副之间真正的"无摩擦",延长了阀门的使用寿命。
偏心1:阀轴位于阀座轴后面,使得密封能够完全紧密环绕接触整个阀座。
偏心2:阀轴中心线偏离管道和阀门中心线,这就免受阀门开启和关闭的干扰。
偏心3:阀座锥体轴偏离阀轴中心线,这样可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。

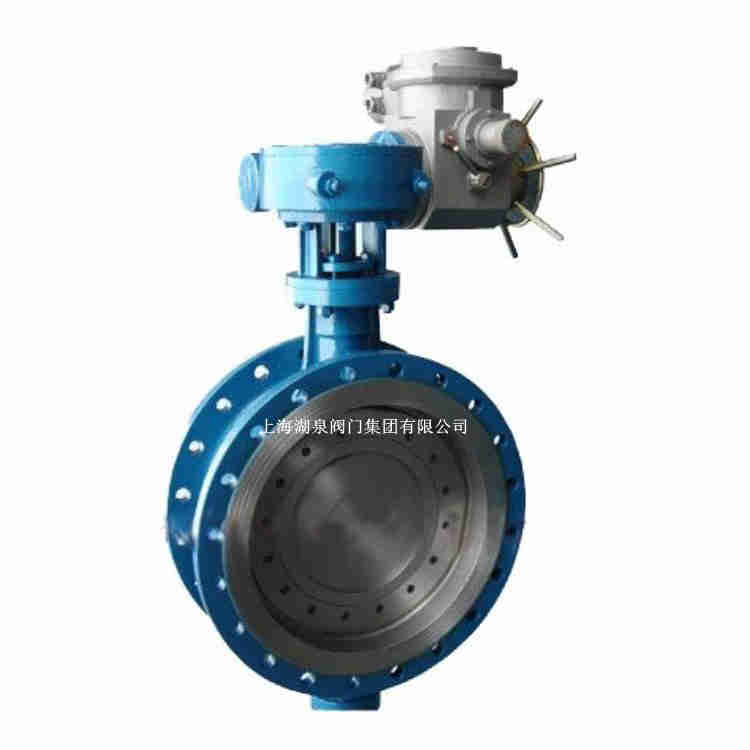

 d943h-25c  dn350电动法兰蝶阀
公称
通径
DN
外形尺寸 连接尺寸
L H D943H  PN1.6MPa  PN2.5MPa
H3 A3 B3 D D1 Z-d  D1 Z-d
50 108 150 112 530 250 255 165 125 4-18 165 125 4-18
65 112 170 115 550 250 255 185 145 4-18 185 145 8-18
80 114 180 120 565 250 255 200 160 8-18 200 160 8-18
100 127 190 138 600 250 255 220 180 8-18 235 190 8-22
125 140 200 164 640 250 255 250 210 8-18 270 220 8-26
150 140 210 175 705 300 315 285 240 8-22 300 250 8-26
200 152 230 208 775 300 315 340 295 12-22 360 310 12-26
250 165 250 243 945 300 315 405 355 12-26 425 370 12-30
300 178 270 283 1070 300 315 460 410 12-26 485 430 16-30
350 190 290 310 1140 300 315 520 470 16-26 555 490 16-33
400 216 310 340 1210 300 315 580 525 16-30 620 550 16-36
450 222 330 380 1335 575 714 640 585 20-30 670 600 20-36
500 229 350 410 1415 575 714 750 650 20-33 730 660 20-36
600 267 390 470 1605 656 810 840 770 20-36 845 770 20-39
700 292 430 550 1844 656 810 910 840 24-36 960 875 24-42
800 318 470 640 2040 656 810 1025 950 24-39 1085 990 24-48
900 330 510 710 2255 785 863 1125 1050 28-39 1185 1090 28-48
1000 410 550 770 2380 785 863 1255 1170 28-42 1320 1210 28-56
1200 470 630 890 2640 785 863 1485 1390 32-48 1530 1420 32-56
1400 530 710 920 2886     1685 1590 36-48 1755 1640 36-62
1600 600 790 1085 3156     1930 1820 40-56 1975 1860 40-62
1800 670 870 1230 3421     2130 2020 44-56 2195 2070 44-70
2000 760 950 1350 3685     3685 2230 48-62 2425 2300 48-70
