一、 产品概述

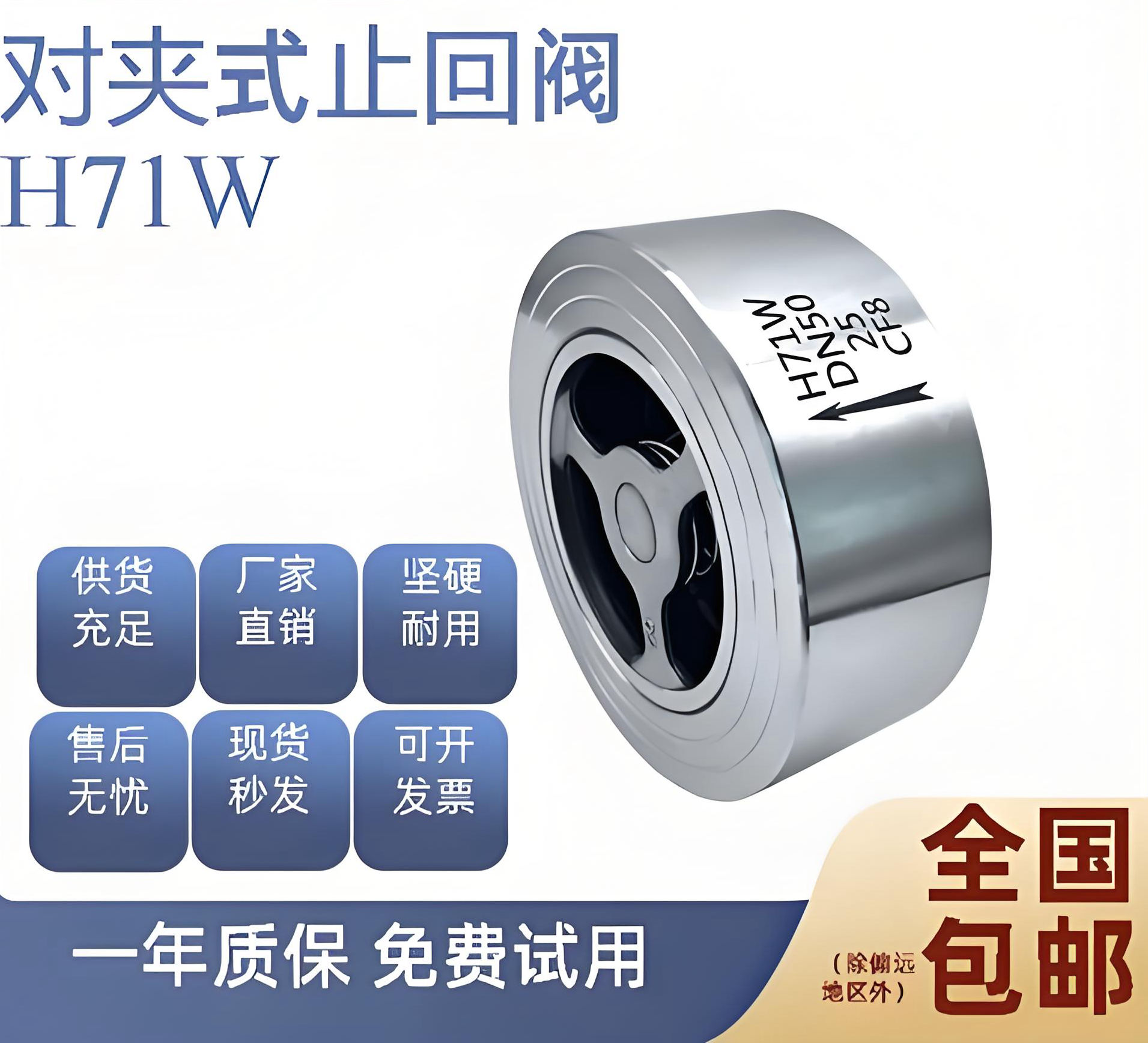

H71W-25P DN125 不锈钢对夹止回阀是一款专为防止管道介质逆流而设计的高性能自动阀门。该型号采用升降式结构，阀体及关键部件选用优质304不锈钢（CF8）制造，具备优异的耐腐蚀性和耐高温性能。“25P”代表公称压力为PN2.5MPa（或Class 150/300等级别，具体视标准而定，通常对应高压工况），DN125表示公称通径为125mm。其独特的对夹式连接方式使得安装极其简便，无需额外的法兰盘，直接利用管道两端的法兰螺栓进行夹紧固定，极大地节省了安装空间和材料成本。

二、 核心技术参数

三、 产品结构原理

H71W系列止回阀主要由阀体、阀瓣、弹簧和导向套组成。

• ‌开启过程‌：当介质正向流动时，介质的推力克服弹簧力和阀瓣自重，推动阀瓣沿中心导轨向上提起，打开通道，介质顺利通过。
• ‌关闭过程‌：当介质停止流动或出现倒流趋势时，弹簧力、阀瓣自重以及倒流介质的压力共同作用，迅速将阀瓣压下，紧密贴合在阀座上，从而切断通道，防止介质逆流。
• ‌弹簧辅助‌：内置弹簧是该型号的关键特征，它确保了阀瓣能够快速、平稳地关闭，有效减少了“水锤”现象对管道系统的冲击，保护泵和其他设备安全。

四、 主要性能特点

• ‌结构紧凑，重量轻‌：

  • 对夹式设计使其结构长度仅为传统法兰止回阀的1/4至1/8。
  • DN125规格的重量约为9.0kg左右（参考PN1.6标准，PN2.5可能略重），显著减轻了管道负荷，便于搬运和安装。

• ‌优异的耐腐蚀性‌：

  • 整体采用304不锈钢材质，适用于化工、制药、食品等行业中接触弱腐蚀性介质（如硝酸、有机酸、碱液等）的场合，使用寿命长，维护成本低。

• ‌低流阻，节能高效‌：

  • 直通式流道设计，流体阻力小，压降极低，有助于降低泵送能耗，提高系统效率。

• ‌快速关闭，无水锤危害‌：

  • 短行程阀瓣配合高灵敏度弹簧，实现毫秒级响应关闭，有效消除因介质突然停止或反向流动产生的水锤压力，保护管道系统免受破坏性冲击。

• ‌安装灵活，密封可靠‌：

  • 支持水平和垂直管道安装（垂直安装时介质需自下而上）。
  • 无外泄漏设计，密封面经过精密研磨，确保零泄漏或微泄漏，符合严格的安全环保要求。

五、 应用领域

• ‌石油化工‌：输送酸、碱、溶剂等腐蚀性化学品的管道系统。
• ‌电力工业‌：锅炉给水系统、冷凝水回收系统。
• ‌水处理‌：市政给排水、污水处理厂、海水淡化系统。
• ‌食品饮料与制药‌：对卫生条件和耐腐蚀性有较高要求的洁净流体输送。
• ‌高层建筑‌：消防喷淋系统、暖通空调循环水系统。

六、 安装与维护指南

• ‌安装前检查‌：

  • 确认阀门型号、口径、压力等级与管道系统匹配。
  • 清理管道内部杂物，确保无焊渣、铁锈等异物损伤密封面。
  • 检查阀瓣动作是否灵活，弹簧有无断裂或变形。

• ‌安装注意事项‌：

  • ‌流向标识‌：务必使介质流动方向与阀体上铸造的箭头方向一致。
  • ‌对中安装‌：将阀门置于两片法兰之间，确保阀体中心与管道中心对齐，避免偏斜导致密封不严或卡阻。
  • ‌螺栓紧固‌：均匀对称地拧紧法兰螺栓，避免单边受力造成阀体变形或泄漏。建议按照标准扭矩值进行紧固。
  • ‌支撑要求‌：对于DN125及以上口径的阀门，建议在阀门附近设置独立支架，避免阀门承受管道重量或外力冲击。

• ‌日常维护‌：

  • 定期检查阀门外部是否有泄漏迹象。
  • 在长期停用后重新启用前，建议手动测试阀瓣灵活性（若结构允许）。
  • 如发现密封面磨损或弹簧失效，应及时更换相关部件或整阀，以确保系统安全运行。

七、 选型建议

• 若介质为强氧化性介质（如浓硝酸），可考虑升级为316L不锈钢材质。
• 若工作温度超过400℃，需确认弹簧材质的耐热性能，必要时选用高温合金弹簧。
• 对于极高洁净度要求的场合，可选择抛光处理的不锈钢表面。
