一、 产品概述

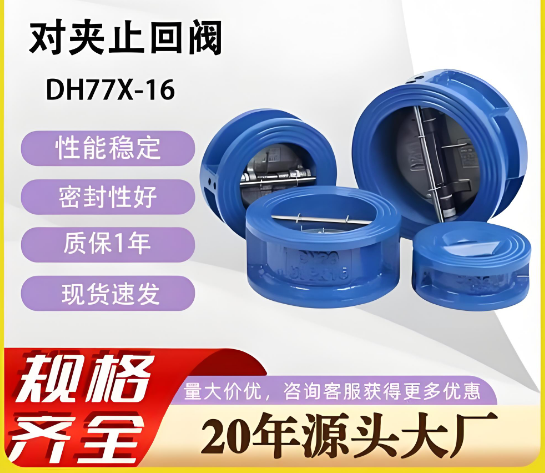

上海湖泉阀门集团有限公司DH77X-16C/DN65 蝶式止回阀是一款专为现代流体控制系统设计的高效节能型阀门，特别适用于水处理区域及各类工业管路系统。该阀门属于对夹式双瓣结构，依靠介质自身流动压力自动开启，并在介质停止流动或逆向流动时迅速关闭，从而有效防止介质倒流、保护水泵及驱动电机免受反转损害，同时消除管道系统中的水锤隐患。作为传统法兰式旋启或升降止回阀的升级替代产品，该产品采用国际的结构设计，具有体积小、重量轻、流阻低等显著优势，是给排水、环保工程、化工及高层建筑供水系统的选择。

二、 核心参数规格

• ‌型号‌：DH77X-16C
• ‌公称通径‌：DN65
• ‌公称压力‌：PN1.6 MPa (16公斤)
• ‌连接形式‌：对夹式（Wafer Type），无需法兰盘，直接安装在两法兰之间。
• ‌阀体材质‌：铸铁 / 球墨铸铁（“C”通常代表碳钢或铸铁类材质，具体视厂家标准而定，常见为灰铸铁或球墨铸铁）。
• ‌密封形式‌：软密封（橡胶衬里或本体堆焊耐磨材料），确保零泄漏。
• ‌适用介质‌：清水、污水、油品、气体等非腐蚀性或弱腐蚀性介质。
• ‌工作温度‌：软密封适用温度一般 ≤80℃（具体取决于橡胶材质）。

三、 主要结构特点与优势

1. 紧凑轻量化设计

• ‌结构长度短‌：其结构长度仅为传统法兰止回阀的 1/4 ～ 1/8，极大节省安装空间。
• ‌重量轻‌：重量仅为传统法兰止回阀的 1/4 ～ 1/20，降低了管道支撑负荷和运输成本。

2. 高效防倒流与水锤抑制

• ‌双瓣蝶板结构‌：阀瓣由两个半圆组成，配合弹簧强制复位机制，确保在介质流速降低时快速闭合。
• ‌低水锤压力‌：由于阀瓣行程短、关闭动作灵敏且冲击力小，能有效将停泵时的水锤压力降至最低，保护管道系统安全。

3. 优异的水力性能

• ‌流阻小‌：直通式流道设计，流体通过顺畅，能量损失极小，符合节能减排要求。
• ‌动作灵敏‌：对微小流量变化反应迅速，密封性能好，杜绝内漏。

4. 安装与维护便捷

• ‌多方位安装‌：既可用于水平管道，也可用于垂直管道，适应性强。
• ‌结构简单‌：整体结构紧凑，造型美观，无复杂传动部件，故障率低，使用寿命长，维护成本低。

四、 适用范围

• ‌水处理行业‌：自来水厂、污水处理厂、纯净水输送管网。
• ‌建筑给排水‌：高层建筑供水系统、消防喷淋系统。
• ‌工业领域‌：石油、化工、医药、轻纺、造纸、冶炼及能源系统等需要防止介质倒流的管路。

五、 选型与使用建议

• ‌压力匹配‌：确认系统工作压力不超过 PN1.6 MPa，试验压力壳体为 2.4 MPa，密封为 1.76 MPa。
• ‌介质兼容性‌：虽然适用于多种介质，但若介质含有大量颗粒杂质或强腐蚀性成分，建议咨询厂家确认密封材质（如选用耐酸碱橡胶或不锈钢阀瓣）的适用性。
• ‌安装方向‌：安装时请注意阀体上的箭头指示方向，必须与介质流动方向一致。
• ‌法兰对接‌：对夹式安装需确保两侧法兰平行度良好，螺栓紧固均匀，以避免因受力不均导致密封失效或阀体变形。
