在复杂的流体输送系统中，管道如同城市的血管，而阀门则是控制血液流向的关键节点。其中，有一种阀门无需外部动力驱动，仅凭介质自身的力量便能自动完成启闭，严格守护着流体的单向流动路径。它就是被誉为管道系统“守门员”的——‌止回阀‌（Check Valve），又称逆止阀、单向阀或回流阀。



一、 核心定义与工作原理

止回阀属于自动阀类，其最显著的特征是‌全自动运行‌。它不需要人工操作，也不依赖电动、气动等外接驱动装置，而是完全依靠介质自身的压力及阀瓣的重量来实现开关动作。

1. 正向流动：开启通道

当介质按照预定方向流动时，流体产生的推力克服阀瓣自重（或弹簧力），将内部启闭件（阀瓣）顶开，从而打开通道，保障介质顺畅通过。此时，阀门处于全开状态，阻力降至最低。

2. 反向回流：自动关闭

一旦管路压力下降、泵停止工作或介质出现回流趋势，倒流的介质压力会迅速作用于阀瓣背面，配合阀瓣自身的重力（或弹簧弹力），将阀瓣紧紧压在阀座密封面上。这一过程瞬间切断流动通路，阻断回流通道，防止介质倒灌。

二、 为什么需要这位“守门员”？

止回阀的存在并非为了调节流量，而是为了‌安全与保护‌。其核心价值体现在以下几个方面：

• ‌防止设备损坏‌：在泵出口安装止回阀，可防止停泵时介质倒流导致水泵反转，避免叶轮受损或电机烧毁。
• ‌避免水锤效应‌：快速关闭的止回阀（如缓闭消声止回阀）能有效缓解因流速突变产生的压力冲击波（水锤），保护管道系统免受爆裂风险。
• ‌保障介质纯净与安全‌：在化工、食品医药领域，防止不同介质混合污染；在建筑排烟系统中，防止烟气回流和火灾蔓延。
• ‌维持系统压力‌：防止储罐或反应釜内的物料因重力或压力差倒流，确保系统泄压可控。

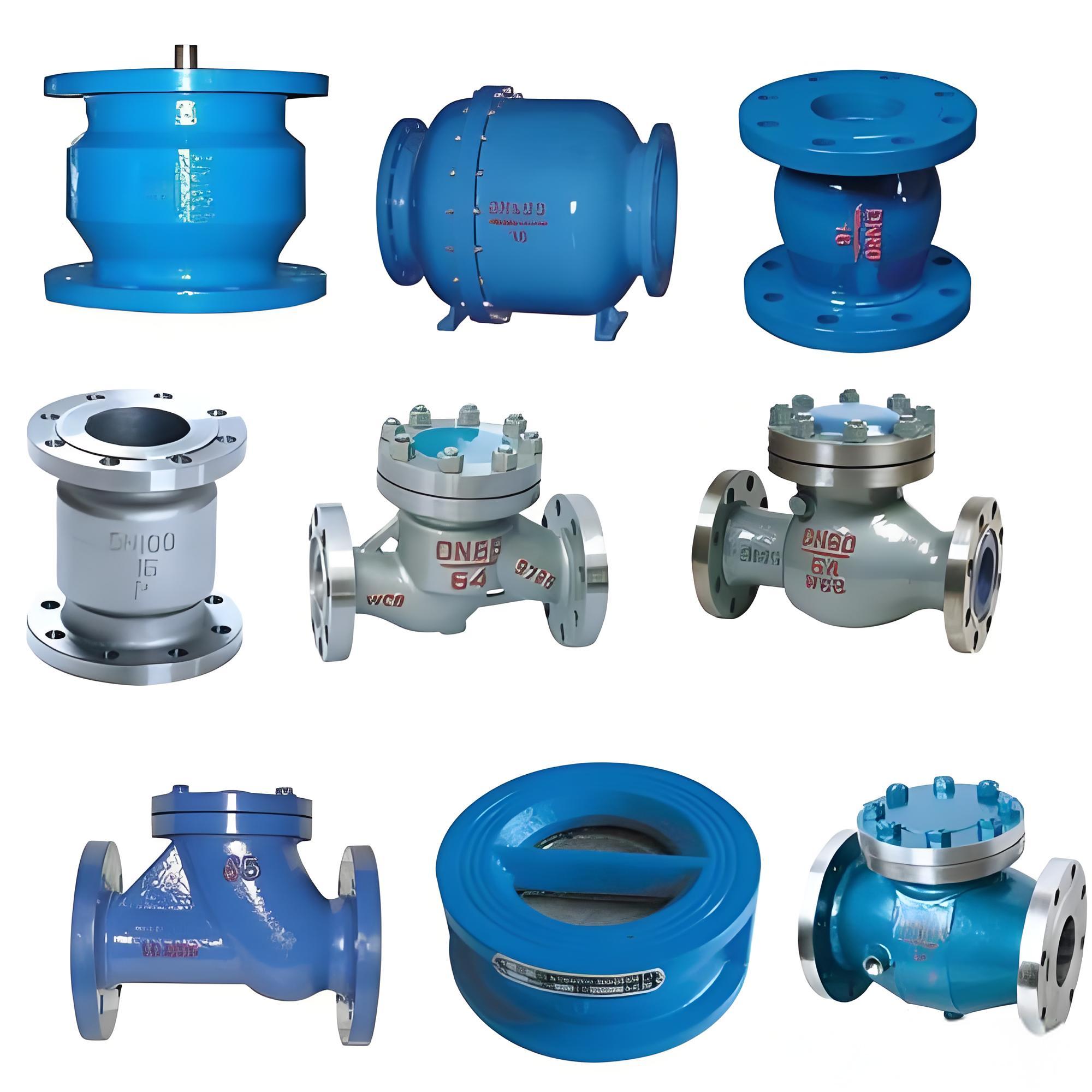

三、 主流结构类型及适用场景

根据结构形式和运动方式的不同，止回阀主要分为以下几类，各自适配不同的工况需求：

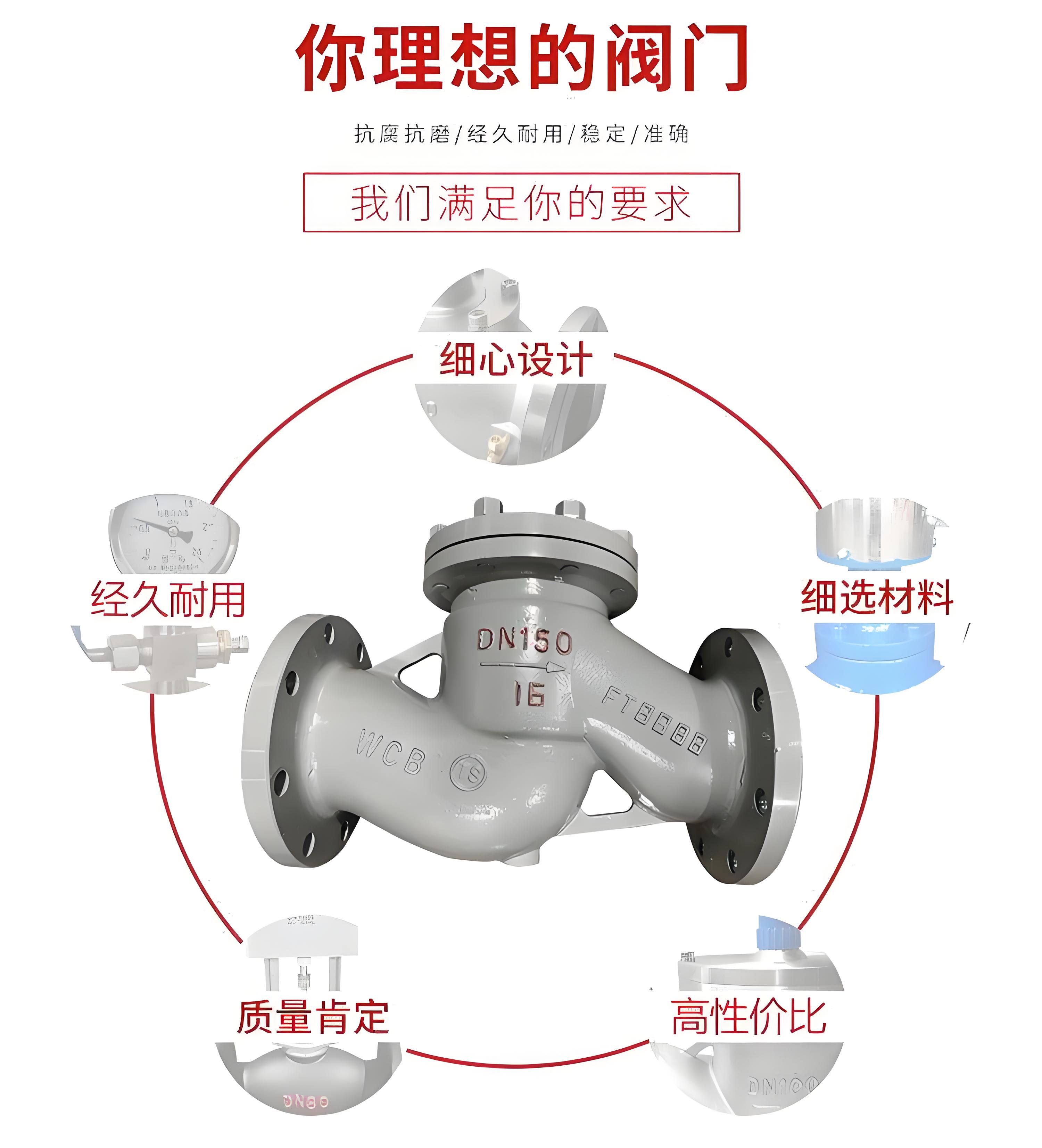

1. 升降式止回阀

• ‌结构特点‌：阀瓣沿阀体垂直中心线移动，结构与截止阀相似，但无阀杆。
• ‌优势‌：密封性能优异，泄漏率低。
• ‌局限‌：流体阻力较大，水头损失高。
• ‌适用场景‌：适用于小口径、高压管道。通常安装在水平管道上，部分立式结构可用于垂直管道。

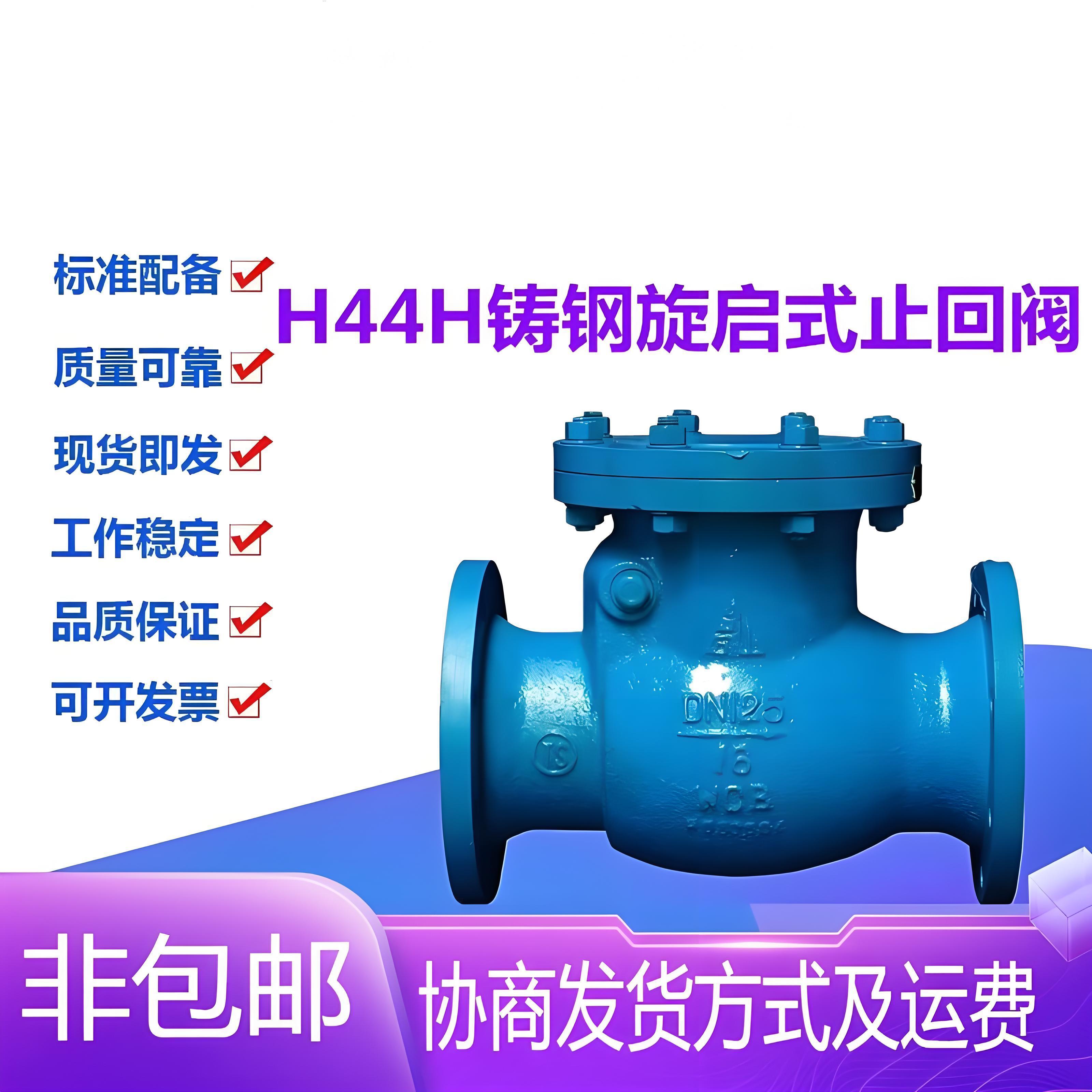

2. 旋启式止回阀

• ‌结构特点‌：阀瓣绕固定轴做旋转运动，类似单扇门。分为单瓣、双瓣和多瓣形式。
• ‌优势‌：流道通畅，流动阻力小，适合大流量。
• ‌局限‌：密封性能略逊于升降式，不宜用于脉动流。
• ‌适用场景‌：适用于大口径、中低压管道。可安装在水平管道或介质自下而上流动的垂直管道上。

3. 蝶式止回阀（对夹式）

• ‌结构特点‌：结构紧凑，阀瓣呈圆盘状，围绕阀座内的销轴旋转。
• ‌优势‌：体积小、重量轻，安装方便（常采用对夹连接）。
• ‌适用场景‌：空间受限的场合，广泛应用于给排水、暖通空调系统。

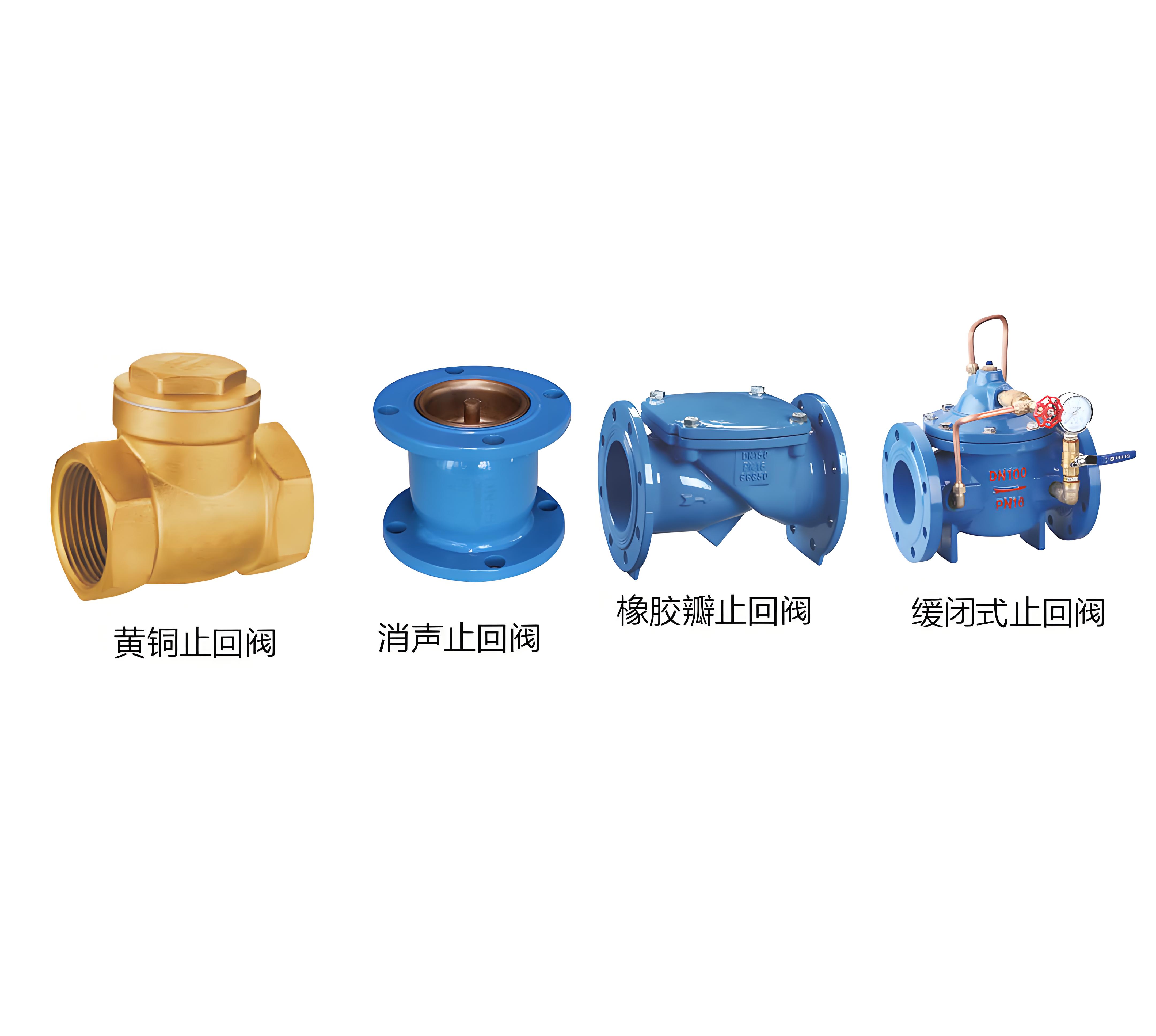

4. 特殊功能型止回阀

• ‌缓闭消声止回阀‌：通过液压阻尼机制实现先快后慢的两阶段关闭，有效消除噪音和水锤，常用于高层建筑给水及消防系统。
• ‌衬氟止回阀‌：阀体内衬氟塑料，耐腐蚀性强，专用于酸碱化工液等强腐蚀性介质。
• ‌卫生级立式止回阀‌：设计便于拆卸清洗，符合GMP标准，适用于食品、制药行业。

四、 材质选择与连接方式

止回阀的材质需根据介质特性严格匹配，以确保耐用性和安全性：

• ‌铸铁/碳钢‌：适用于水、蒸汽、油品等非腐蚀性介质，成本低，应用广泛。
• ‌不锈钢（304/316L）‌：耐腐蚀、耐高温，适用于食品、医药、化工及部分海水环境。
• ‌衬氟/钛材‌：针对强酸、强碱或高温高压极端工况。

连接方式包括法兰连接（便于维护）、螺纹连接（小口径）、焊接连接（密封性强，适合高温高压）及对夹式连接（节省空间）。




五、 安装注意事项：方向决定成败

止回阀具有严格的‌方向性‌，安装错误将导致阀门常开不闭，失去保护作用，甚至引发严重安全事故。

1. ‌确认流向‌：安装前必须仔细核对阀体上的箭头指示方向，确保其与管道内介质的实际流动方向一致。
2. ‌位置选择‌：
   • 升降式止回阀应优先安装在水平管道上。
   • 旋启式止回阀宜安装在水平管道，若安装在垂直管道，必须保证介质自下而上流动，以便利用重力辅助关闭。
3. ‌维护空间‌：考虑到阀门可能需要定期检修或更换密封件，安装时应预留足够的操作空间。
