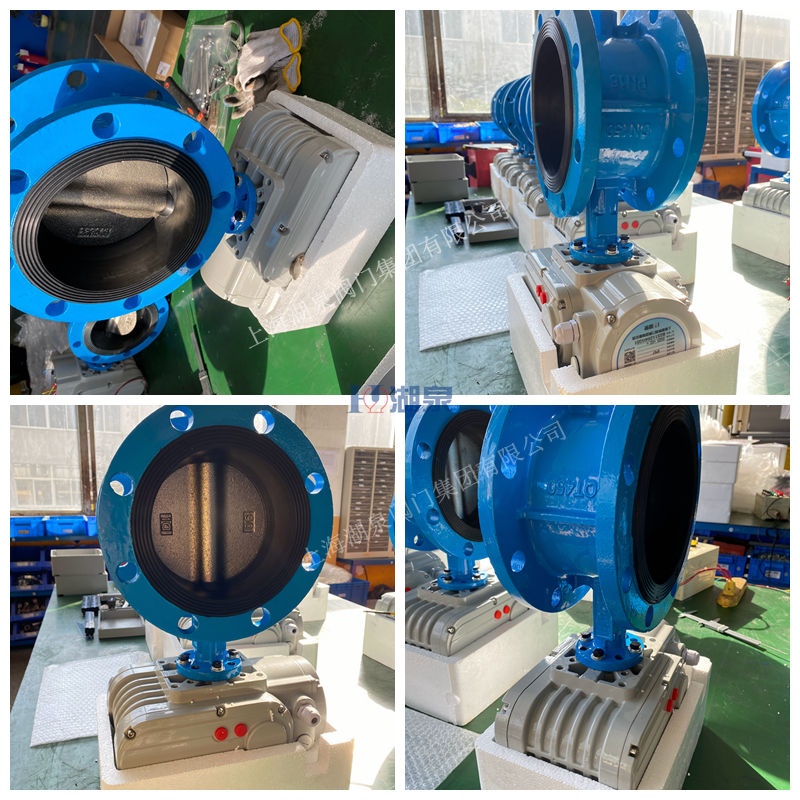

产品名称：QT450精小型电动蝶阀D941-16 DN150[ 2025-12-09 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

产品概述

精小型电动蝶阀D941X-16是一种采用法兰连接、中线结构的软密封蝶阀，其阀体材料可选用球墨铸铁（如QT450）、铸钢或不锈钢等。‌该阀门适用于公称压力1.6MPa、温度范围通常为-20℃至120℃的环境，广泛用于水、空气、油品、天然气等介质的管道系统中，实现流量调节和截流功能。‌ 阀门采用精小型电动执行器驱动，具有体积小、重量轻、操作灵活的特点，适合自动化控制系统。‌

主要特点
- ‌结构设计‌：阀门通常采用中线型或双偏心结构，密封副材料可选丁腈橡胶（NBR）、乙丙橡胶（EPDM）等，具有双向密封功能，安装时不受介质流向限制。‌蝶板为框架结构，强度高，过流面积大，流阻小。‌
- ‌驱动方式‌：配备精小型电动执行器，支持开关型或调节型控制，输入信号可为4-20mA DC、1-5VDC等标准信号，实现远程智能调节。‌ 执行器具备双重限位、过热保护和过载保护功能，动作时间可选（如9秒、15秒、30秒等）。‌
- ‌材质与密封‌：阀体材料包括球墨铸铁（QT450）、铸钢或不锈钢；密封圈材料可根据介质特性选择，如丁腈橡胶适用于水、油类，氟橡胶适用于高温或腐蚀性介质。‌ 阀门整体采用烤漆处理，防锈蚀性能好。‌
- ‌适用场景‌：适用于食品、医药、化工、石油、电力、冶金、城建等行业，尤其适合空间受限的场合，因执行器体积小巧，便于安装和维护。‌
技术参数（以DN150为例）
- ‌公称通径‌：DN150 ‌
- ‌公称压力‌：PN16（1.6MPa）‌
- ‌适用温度‌：丁腈橡胶密封时约-20℃至82℃，乙丙橡胶密封时可达-40℃至125℃‌
- ‌驱动电压‌：通常为220V AC或380V AC，具体需参考执行器规格‌
- ‌防护等级‌：IP67（防爆型可选ExdⅡBT4）‌
注意事项
- 选择密封材料时需匹配介质特性（如酸性、碱性或高温流体），以避免腐蚀或老化。‌
- 安装时确保阀门方向正确，电动执行器接线符合电源要求，并预留维护空间。‌
