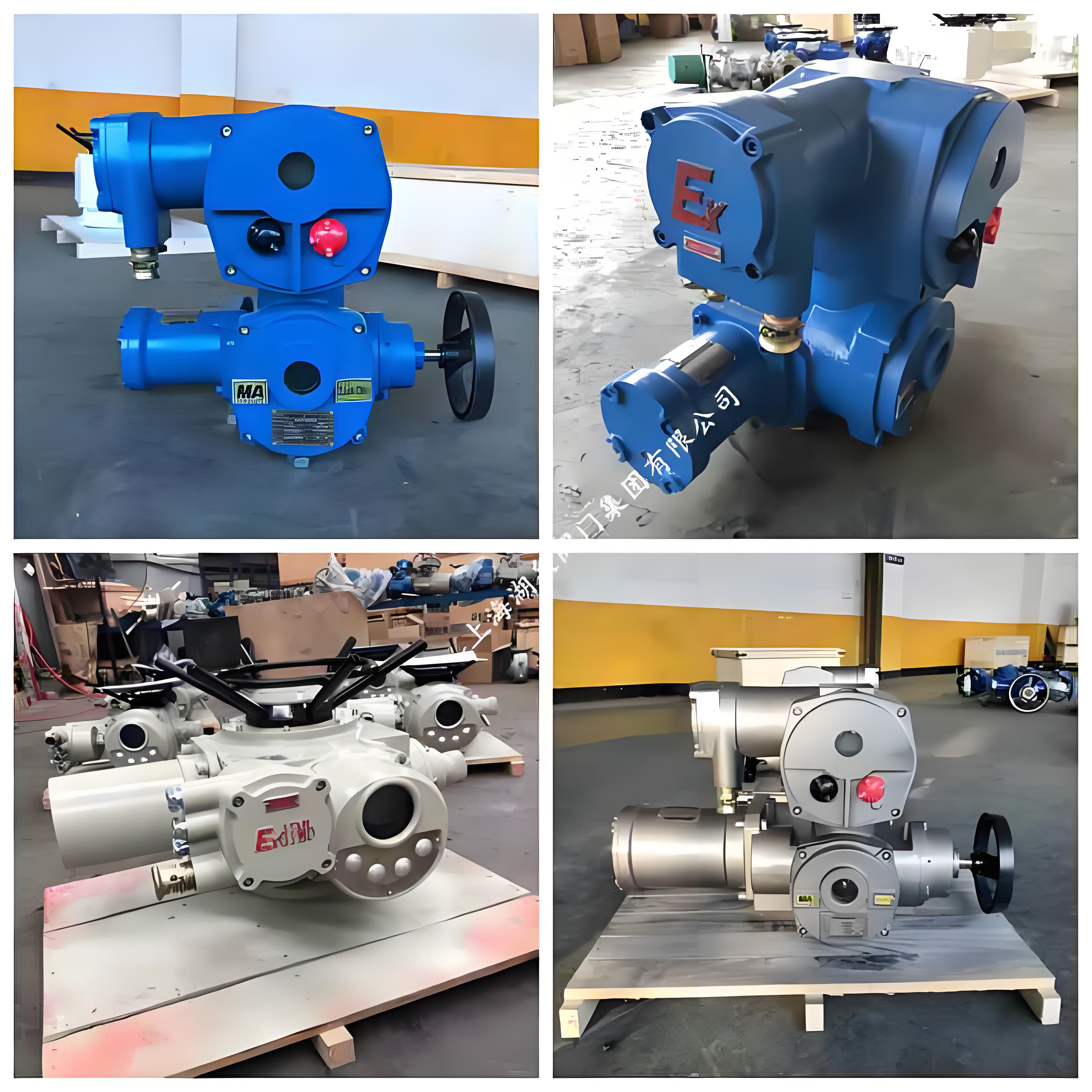

Z60-24B 是公称转矩 600N·m、额定电压 24V（控制或特殊电机配置，常规多为 380V/220V 需确认铭牌）、隔爆型“d"多回转阀门电动装置，核心原理为‌电机驱动减速机构输出转矩，通过行程与力矩双重控制实现阀门启闭，外壳采用隔爆结构阻止内部爆炸引燃外部环境‌。‌‌

设计原理与核心参数

• ‌传动结构‌：由隔爆型电动机、多级齿轮减速箱、力矩控制机构（凸轮/传感器）、行程控制机构（微动开关/编码器）、手 - 电动切换机构及开度指示器组成；电机旋转经减速增扭后驱动阀杆直线或旋转运动 。
• ‌隔爆机制‌：电气腔体采用‌隔爆接合面（法兰间隙、粗糙度严格符合 GB3836.2）‌，内部爆炸火焰经缝隙冷却熄灭，不引燃外部爆炸性气体；接线盒与电机均为专用隔爆组件（如 YBDF 系列）。
• ‌控制逻辑‌：具备‌行程限位‌（全开/全关切断电源）与‌过力矩保护‌（卡阻时脱扣或停机）双重安全机制；支持现场/远程切换，部分型号含 4-20mA 反馈信号 。
• ‌关键参数‌：公称转矩‌600 N·m‌，输出转速通常‌24/36 r/min‌（可调），最大阀杆直径约‌48mm‌，工作制为‌短时 15-30 分钟‌，防护等级 IP65，防爆标志 Ex d IIB T4（通用工业）或 Ex d I（矿用，需区分）。‌‌

安装规范与强制注意事项

1. ‌安装姿态‌：推荐‌电机水平、电气箱盖向上或水平‌安装，严禁电机向下；确保周围留有维修空间，便于手动操作与接线 。
2. ‌连接要求‌：与阀门连接螺栓强度不低于‌8.8 级‌；牙嵌式连接轴向间隙需保持在‌1-2mm‌，防止卡死或脱开；阀杆对中误差需极小，避免侧向力损坏机构 。
3. ‌防爆安全红线‌：‌严禁在爆炸环境带电开盖‌；操作前必须切断电源；安装/维护时‌不得损伤隔爆面‌，结合面需涂防锈油并紧固到位，保证隔爆间隙合规 。
4. ‌调试流程‌：通电前检查‌接地可靠性‌；先手动调整阀门至全关/全开位，再分别校准‌行程凸轮‌与‌力矩凸轮‌；最后同步开度指示器与远传电位器 。
5. ‌环境适配‌：确认现场爆炸性气体组别（IIA/IIB）与温度组别（T1-T4）匹配产品防爆标志；潮湿/腐蚀环境需额外防护，电缆引入须使用专用压紧密封接头 。‌‌

注：Z60-24B 中"24"在不同厂家可能指代控制电压或特定序列号，常规工业多回转电装主电机电压多为 380V/50Hz，若确认为 24V 直流/交流特种型号，请务必核对具体产品铭牌与技术协议，以防接线错误烧毁电机 。‌‌
