DN1200大口径电动蝶阀D941W-1选型指南及执行机构配置详解
[ 2026-06-03 ]

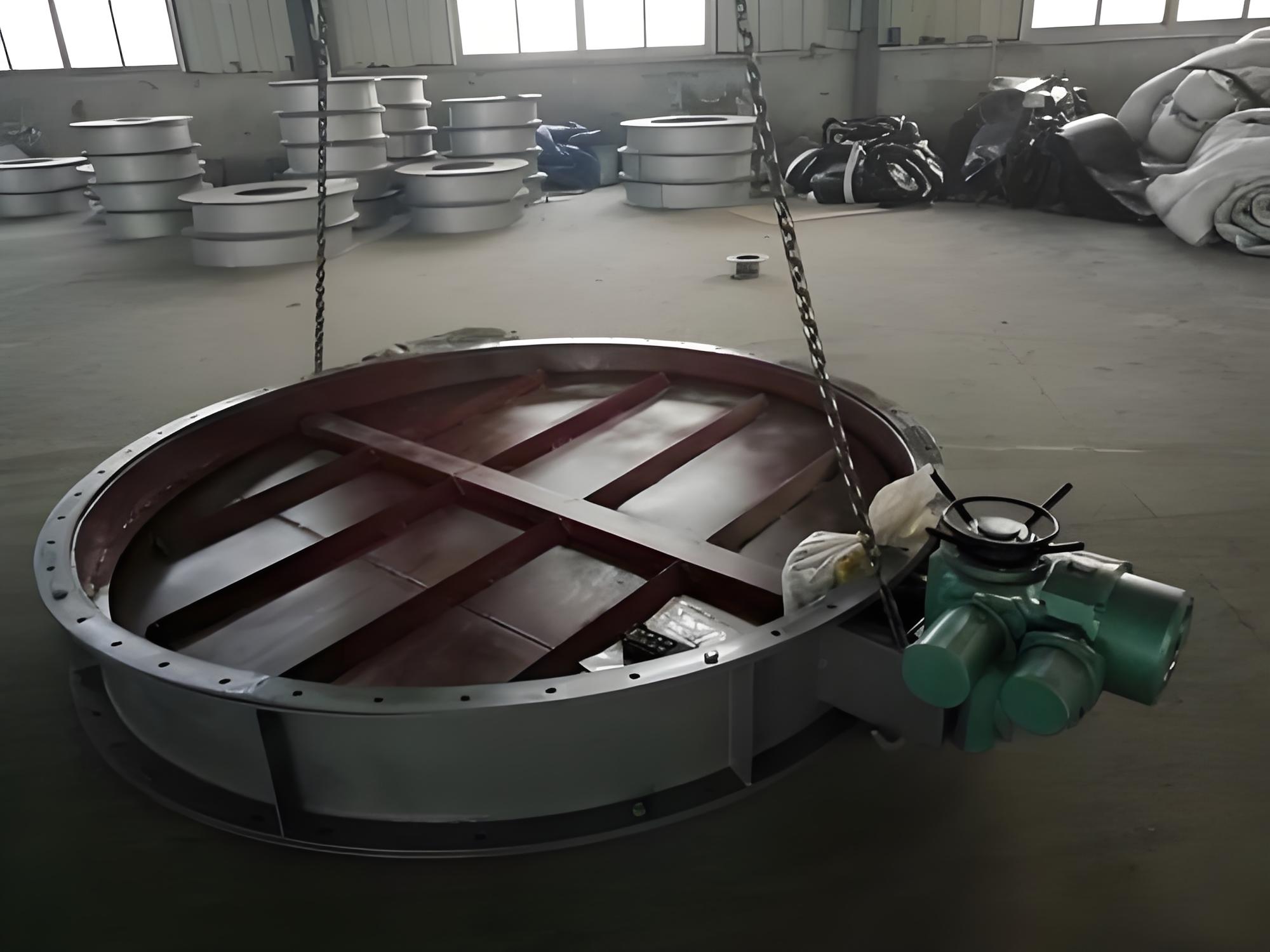

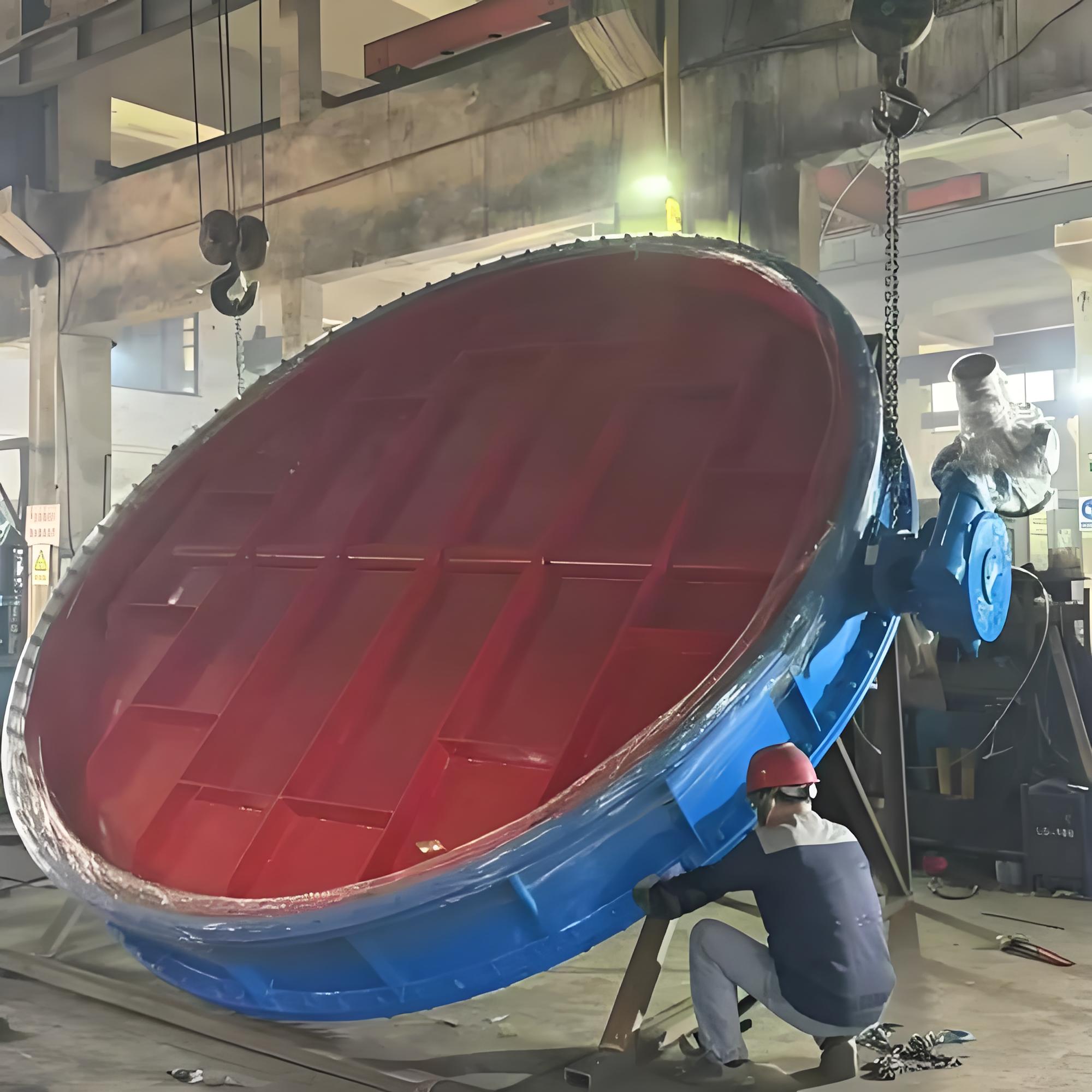

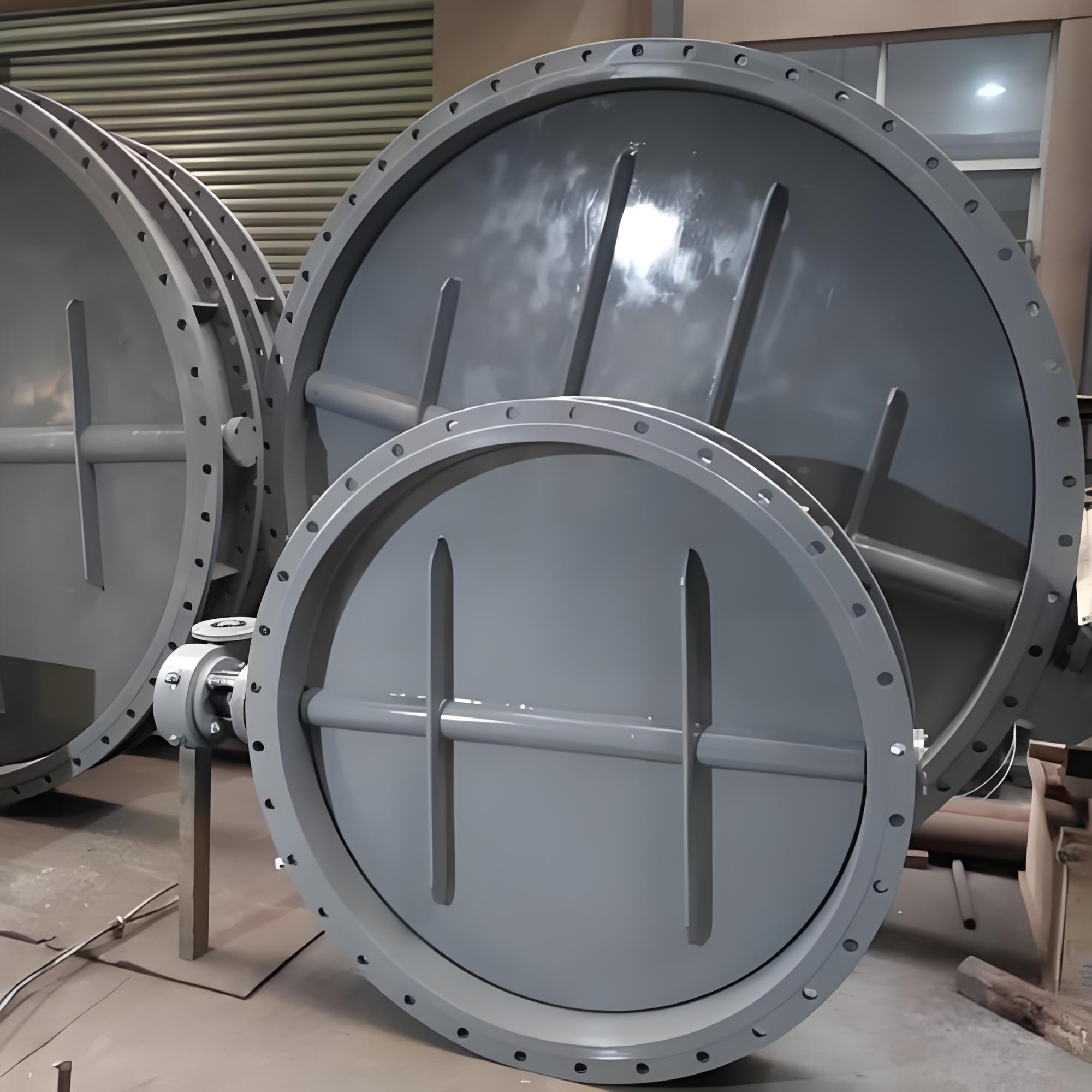

D941W-1系列电动通风蝶阀是一种专为低压、大流量介质控制设计的工业阀门，特别适用于DN1200等大口径管道系统。该阀门由中线式蝶板、短结构钢板焊接阀体及角行程电动执行机构组成，具备结构紧凑、重量轻、流阻小及启闭迅速等显著特点。
在冶金、电力、石化、建材及环保等行业中，D941W-1主要应用于煤气输送、含尘气体处理、烟道气净化及通风除尘系统。其核心功能在于对介质流量进行精确调节或截断，适应从常温到高温（最高可达650℃，视材质而定）的复杂工况。对于DN1200规格，该阀门能有效解决大口径管道中因热胀冷缩导致的卡死问题，并确保较低的泄漏率（通常≤1.5%）。
1. 型号含义
D：蝶阀
9：电动驱动
4：法兰连接
1：中线式结构
W：阀座密封面由阀体直接加工而成（无额外密封圈，即“全金属硬密封”或“同材质密封”）
-1：公称压力等级代号，通常对应PN0.1 MPa（部分标准中也可能指代特定压力范围，需结合具体厂家标准，一般D941W系列压力范围为PN0.05~0.6 MPa，部分可达1.0 MPa）。
2. DN1200关键技术参数
公称通径 (DN)：1200 mm
公称压力 (PN)：0.05 MPa, 0.1 MPa, 0.25 MPa, 0.6 MPa（根据工况选择，DN1200常见为PN0.1或PN0.25）
适用介质：煤气、空气、烟气、含尘气体、废气等。
适用温度：
碳钢阀体：-196℃ ~ +350℃（常规），最高可达+450℃。
不锈钢阀体：可耐受更高温度，部分特殊设计可达+650℃或以上。
连接形式：法兰连接（遵循GB/T9115或ANSI/DIN标准）。
结构长度：遵循GB/T12221标准，DN1200的结构长度通常在550mm-600mm左右（具体需参照厂家图纸，不同标准略有差异）。
泄漏率：≤1.5%（符合JB/T9092或GB/T13927标准）。
针对DN1200大口径工况，选型时需重点考虑以下维度：
1. 阀体与材质选择
阀体/蝶板材质：
WCB (铸钢/碳钢)：适用于大多数常温至中温（<350℃）、非强腐蚀性介质，如普通烟气、空气。性价比高，强度高。
304/316L 不锈钢：适用于腐蚀性介质、高温环境或对洁净度要求较高的场合。耐蚀性强，但成本较高。
耐热钢：若介质温度超过450℃，需选用专用耐热合金钢。
密封形式：D941W采用“W”型密封，即阀座与阀体一体成型。这种设计避免了橡胶或聚四氟乙烯密封在高温下的老化失效问题，适合高温烟气，但密封等级通常为软密封或半硬密封级别，不适用于高压差严格切断场合。
2. 压力与温度匹配
压力等级：DN1200大口径阀门受面积影响，受力巨大。务必确认管道最大工作压力。若压力超过0.6 MPa，需校核阀体壁厚及执行机构扭矩是否足够。常规通风系统多为PN0.1-PN0.25 MPa。
温度补偿：大口径阀门在高温下膨胀量大。选型时应确认阀门设计有较大的蝶板与阀体间隙，以防止热膨胀卡死。
3. 作用方式与控制信号
作用形式：
电-开式 (Fail-Close)：断电时阀门关闭（弹簧复位或默认位置），适用于需要故障安全关闭的场合（如防火排烟）。
电-关式 (Fail-Open)：断电时阀门打开，适用于需要故障安全开启的通风散热场合。
控制类型：
开关型 (On-Off)：仅用于全开或全关，接收开关量信号。
调节型 (Modulating)：用于连续流量调节，接收4-20mA DC或1-5V DC模拟量信号，内置伺服系统，可实现PID精确控制。
4. 防护等级与防爆要求
防护等级：户外安装建议选用IP65或IP67，以防雨水灰尘侵入。
防爆要求：若用于煤气、瓦斯等易燃易爆环境，必须选用防爆型电动执行机构（如ExdⅡCT4认证）。
DN1200阀门由于口径大，所需操作力矩较大，执行机构的选型至关重要。
DN1200阀门由于口径大，所需操作力矩较大，执行机构的选型至关重要。
1. 执行机构类型推荐
智能型角行程电动执行机构：
优势：集成度高，内置伺服放大器、控制器和反馈模块。无需外接伺服放大器，接线简单（仅需电源+控制信号）。
常见品牌/型号参考：UNIC系列、PSQ系列、HQ系列、CH系列、361RS系列等。这些系列均支持4-20mA信号输入，具备过力矩保护、过热保护、双重限位等功能。
适用性：特别适合需要远程DCS/PLC控制的调节回路。
2. 扭矩计算与选型原则
力矩需求：DN1200蝶阀的操作力矩受介质压力、流速、摩擦系数影响。一般经验公式估算：T = K \times D^2 \times PT=K×D
2
×P（K为系数，D为直径，P为压差）。
安全系数：选型时，执行机构的输出扭矩应大于阀门最大操作力矩的1.3-1.5倍，以应对启动惯性及可能的杂质卡阻。
动作时间：
快速启闭：15-30秒，适用于紧急切断或火灾排烟系统。
常规调节：45-60秒或更长，适用于平稳流量调节，减少水锤效应。
注意：大口径阀门动作过快可能引起管道振动，需根据工艺要求设定合适的全行程时间。
3. 电源与控制信号
电源电压：
AC 220V / 50Hz：最常见，适用于大多数工业现场。
AC 380V / 50Hz：适用于大功率电机，减少电流冲击。
DC 24V：适用于本质安全回路或直流控制系统。
控制信号：
调节型：4-20mA DC（主流），1-5V DC。
开关型：无源触点或有源开关信号。
反馈信号：4-20mA DC阀位反馈，便于上位机实时监控开度。
4. 附加功能配置
手动操作机构：必须配备手轮或手柄，以便在断电或调试时进行手动操作。
限位开关：机械式或电子式双重限位，防止过转损坏阀门。
加热器：若安装在潮湿或低温环境，建议选配执行机构内部加热器，防止冷凝水导致电路短路。
通讯接口：高端智能执行器可选配Profibus-DP、Modbus RTU等通讯模块，实现数字化管理。
为确保准确选型，订货时需提供以下详细信息：
基本参数：产品名称（电动通风蝶阀）、型号（D941W-1）、公称通径（DN1200）、公称压力（PN值）。
工况条件：介质名称、最高/最低工作温度、最大工作压力、是否有腐蚀性或粉尘含量。
执行机构要求：
电源电压（AC220V/380V/DC24V）。
控制方式（开关型/调节型）。
控制信号类型（4-20mA/1-5V/开关量）。
