一、 产品概述与型号解读

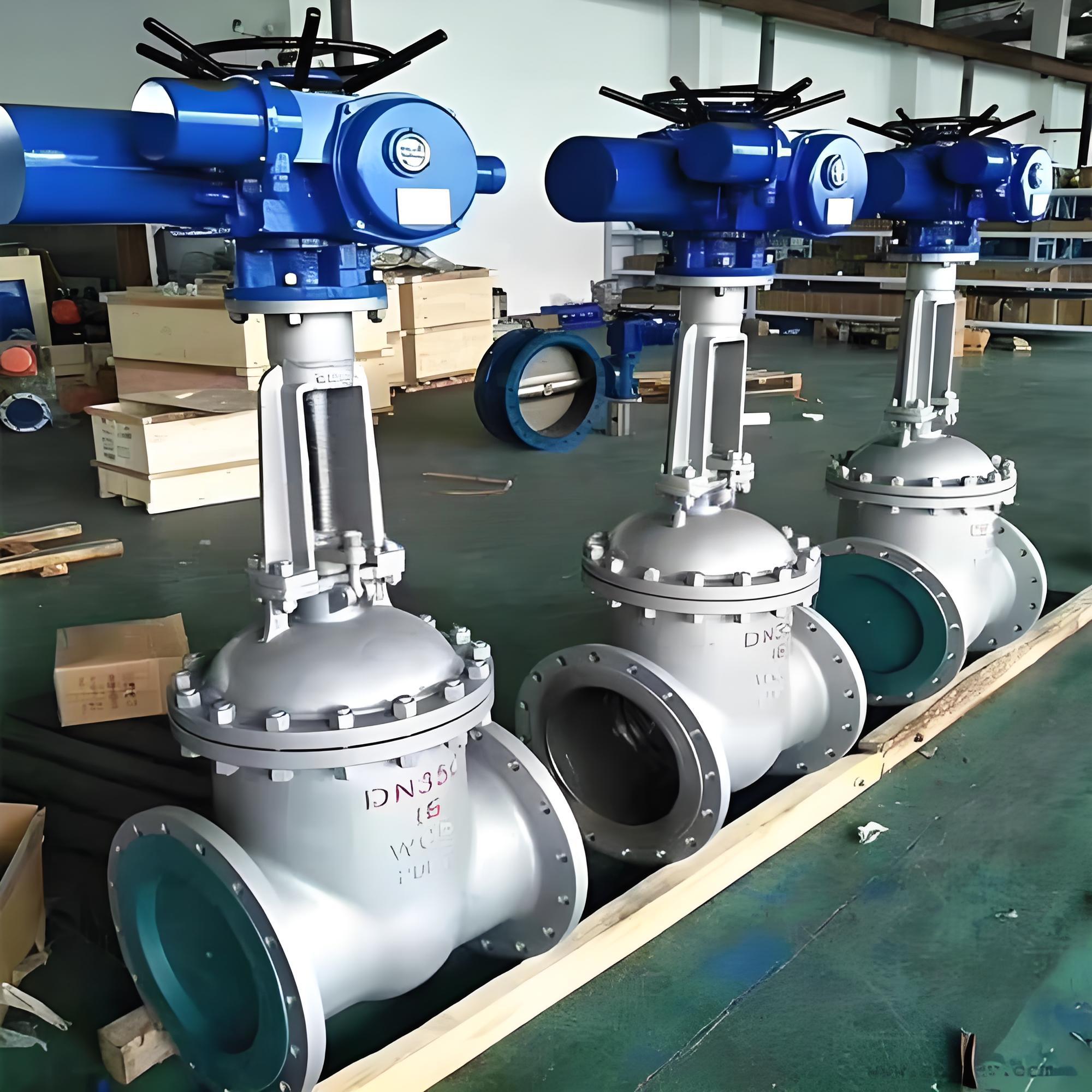

‌Z941H-10P DN100‌ 是一款广泛应用于工业管道系统的法兰连接明杆楔式刚性单闸板电动闸阀。该阀门通过电动执行机构驱动，实现介质流通的截断或接通，具备流体阻力小、密封可靠、操作轻便等特点。

• ‌Z‌：代表闸阀（Gate Valve）。
• ‌9‌：代表驱动方式为电动（Electric Drive）。
• ‌4‌：代表连接形式为法兰连接（Flange Connection）。
• ‌1‌：代表结构形式为明杆楔式刚性单闸板（Rising Stem, Wedge, Single Disc）。
• ‌H‌：代表密封面材料为Cr13系不锈钢或堆焊硬质合金（Hard Seal），具有耐磨、耐腐蚀特性。
• ‌10‌：代表公称压力为PN1.0 MPa（约10公斤压力）。
• ‌P‌：代表阀体/主要部件材质为铬镍钛钢（通常对应304/321等不锈钢材质，耐硝酸类腐蚀）。
• ‌DN100‌：代表公称通径为100mm。

二、 采购指南：关键参数与技术要求

在采购Z941H-10P DN100时，需重点关注以下技术参数与配置，以确保选型准确并满足工况需求：

1. 核心性能参数

• ‌公称压力‌：PN1.0 MPa (10 bar)。
• ‌适用温度‌：根据材质不同，通常适用于 -29℃ ～ 200℃（不锈钢P型材质一般建议≤200℃，具体需参照厂家技术手册）。
• ‌适用介质‌：水、蒸汽、油品、弱腐蚀性介质（如硝酸类、醋酸类等）。由于标注为“P”型，特别适用于对耐腐蚀性有要求的化工介质。
• ‌泄漏等级‌：应符合 GB/T 13927 或 API 598 标准，通常为软密封或硬密封零泄漏标准。

2. 材质确认

• ‌阀体/阀盖‌：ZG1Cr18Ni9Ti (CF8/304类似材质)，具有良好的耐腐蚀性。
• ‌闸板‌：ZG1Cr18Ni9Ti，密封面堆焊司太立钴基硬质合金或采用不锈钢本体密封，确保耐磨损。
• ‌阀杆‌：2Cr13 或 1Cr18Ni9Ti，经过调质及氮化处理，提高抗擦伤性和耐磨性。
• ‌填料‌：柔性石墨或PTFE，保证密封可靠且启闭灵活。

3. 电动执行机构选型

• ‌类型选择‌：
  • ‌开关型‌：仅用于全开或全关控制，结构简单，成本较低。
  • ‌智能调节型‌：支持4-20mA信号输入输出，可实现精确的开度调节和反馈，适用于需要流量控制的场景。
• ‌电源电压‌：常见为 AC 380V/50Hz，也可定制 AC 220V 或其他电压。
• ‌防护等级‌：标准 IP55，潮湿或户外环境建议选用 IP65 或 IP67。

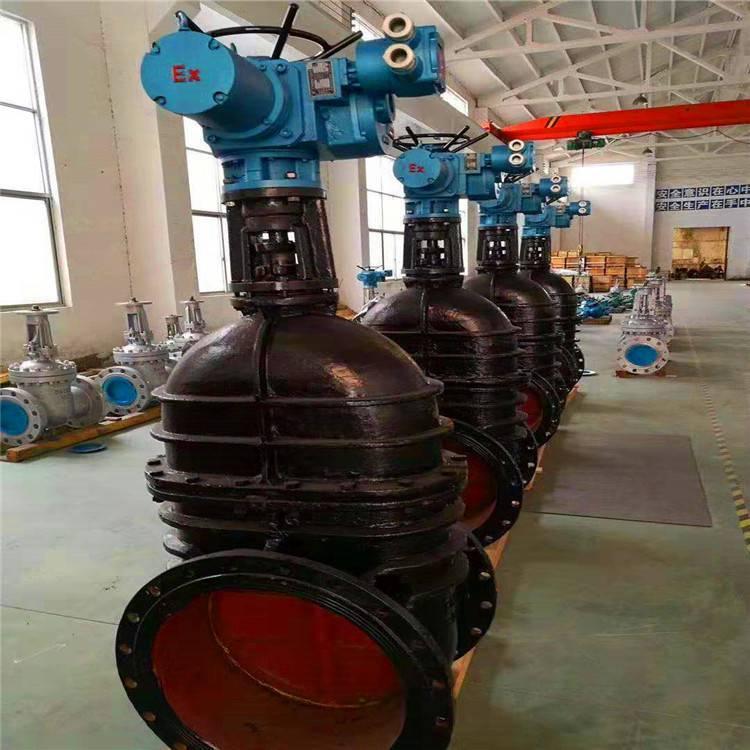

• ‌防爆要求‌：若用于易燃易爆环境（如石油化工），必须选用防爆型执行器（如 Ex d IIB T4），并提供相应的防爆合格证。
• ‌控制方式‌：支持就地手动操作、现场电动操作、远程控制（PLC/DCS系统接入）。

4. 尺寸与连接标准

• ‌结构长度‌：遵循 GB/T 12221 或 ANSI B16.10 标准，DN100 PN10 的结构长度约为 229mm - 300mm（具体取决于法兰标准是国标JB/T 79还是美标ANSI B16.5，采购时需明确法兰标准）。
• ‌法兰标准‌：需明确是国标（GB/HG）、美标（ANSI）还是日标（JIS），确保与管道法兰匹配。
• ‌外形尺寸参考‌（以PN10国标为例）：
  • L (结构长度): ~229 mm
  • D (法兰外径): ~215 mm
  • D1 (螺栓孔中心圆直径): ~180 mm
  • H (高度): ~770 mm (含电装)
  • 重量: 约 89 kg (仅供参考，实际以厂家数据为准)

5. 验收与测试

• ‌壳体试验压力‌：1.5倍公称压力，即 1.5 MPa。
• ‌密封试验压力‌：1.1倍公称压力，即 1.1 MPa。
• ‌上密封试验压力‌：1.1倍公称压力。
• 采购时应要求供应商提供出厂检验报告，包括压力试验记录、材质证明书（MTC）及防爆证书（如适用）。

三、 安装与维护注意事项

1. ‌安装方向‌：阀门在管道中一般应水平安装，电机部分保持水平，避免雨水积聚。
2. ‌初始调试‌：初次通电前，务必手动将阀门开启至约一半位置，防止因电机相序接反导致阀门过度关闭或开启而损坏齿轮或阀杆。
3. ‌限位调整‌：调试时需仔细调整电动装置的开/关限位开关和转矩限制机构，确保阀门到位后自动切断电源，保护电机。
4. ‌定期维护‌：定期检查电动执行器的电气接线是否松动，机械传动部分是否润滑良好，填料函是否有泄漏迹象。

四、 典型工程案例介绍

案例一：某大型化工厂硝酸输送系统改造

• ‌项目背景‌：某化工厂原有手动闸阀频繁出现内漏，且操作人员靠近强腐蚀性介质存在安全隐患，需进行自动化改造。
• ‌选型方案‌：选用 Z941H-10P DN100 电动闸阀。
  • ‌理由‌：“P”型不锈钢材质（304/321）对硝酸类介质具有优异的耐腐蚀性；“H”型硬质合金密封面解决了原阀门易被腐蚀冲刷的问题；电动驱动实现了远程集中控制，提升了本质安全水平。
• ‌实施效果‌：投用后，阀门密封性能稳定，无泄漏现象。通过DCS系统实现远程开关控制，减少了人工操作频次，降低了职业健康风险，设备运行两年无故障。

案例二：城市污水处理厂污泥回流管道

• ‌项目背景‌：污水处理厂污泥回流管道口径DN100，介质含有固体颗粒，磨损较大，且需根据液位自动调节流量。
• ‌选型方案‌：选用 Z941H-10P DN100 智能调节型电动闸阀。
  • ‌理由‌：虽然闸阀通常用于切断，但在低流速、含少量颗粒的污泥工况下，配合智能执行器的调节功能，可实现粗略的流量控制。硬质合金密封面（H）增强了抗磨损能力。
• ‌实施效果‌：阀门响应灵敏，能够根据PLC指令精确调节开度，优化了污泥回流比，提高了处理效率。定期清理填料函后，阀门长期运行稳定。

案例三：火力发电厂凝结水系统

• ‌项目背景‌：电厂凝结水系统压力适中，水质要求高，需频繁启停隔离检修。
• ‌选型方案‌：选用 Z941H-10P DN100 开关型电动闸阀。
  • ‌理由‌：不锈钢材质防止锈蚀污染水质；电动操作便于纳入机组自动化控制系统，实现快速隔离。
• ‌实施效果‌：阀门动作可靠，密封严密，有效保障了机组启动前的系统隔离和正常运行时的流程切换，维护工作量显著低于手动阀门。
