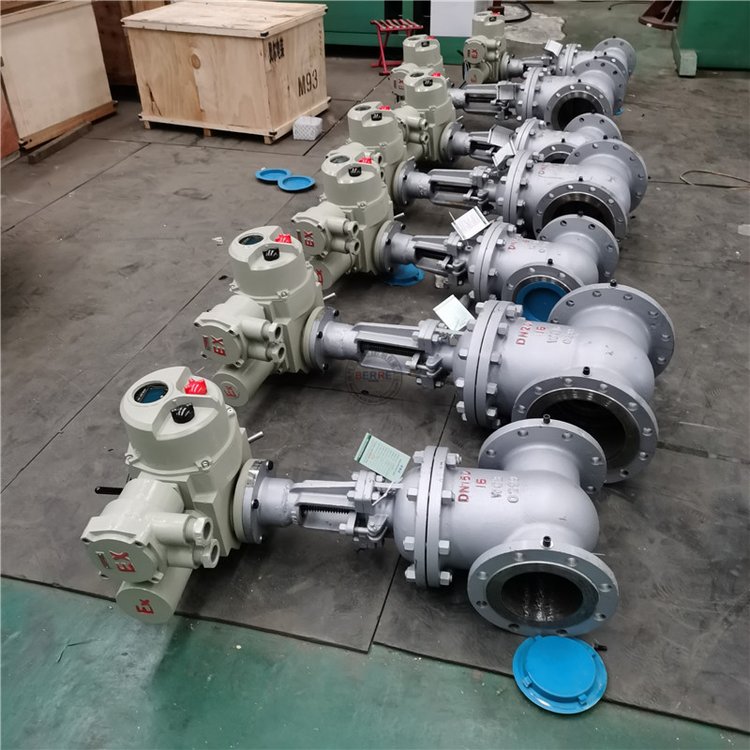

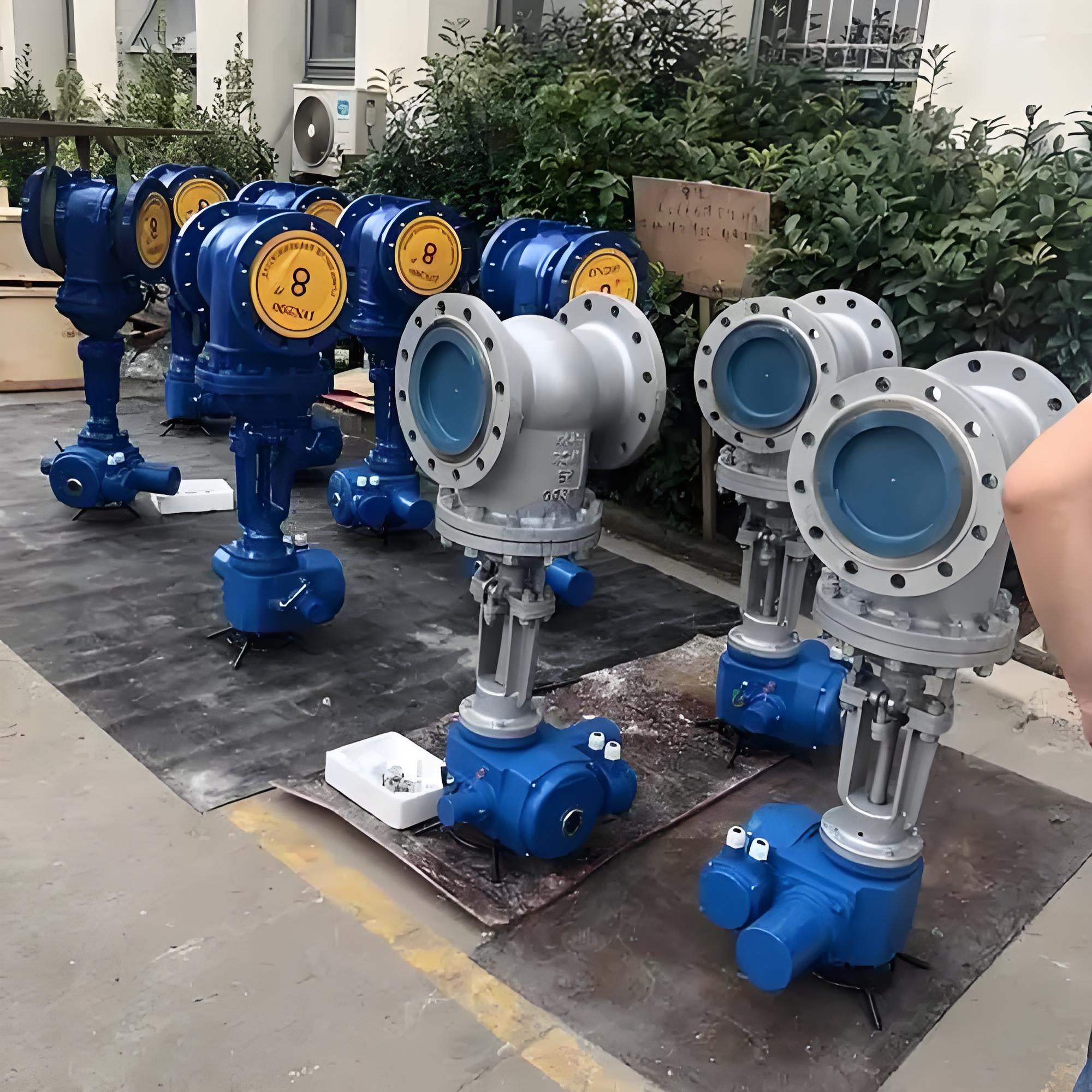

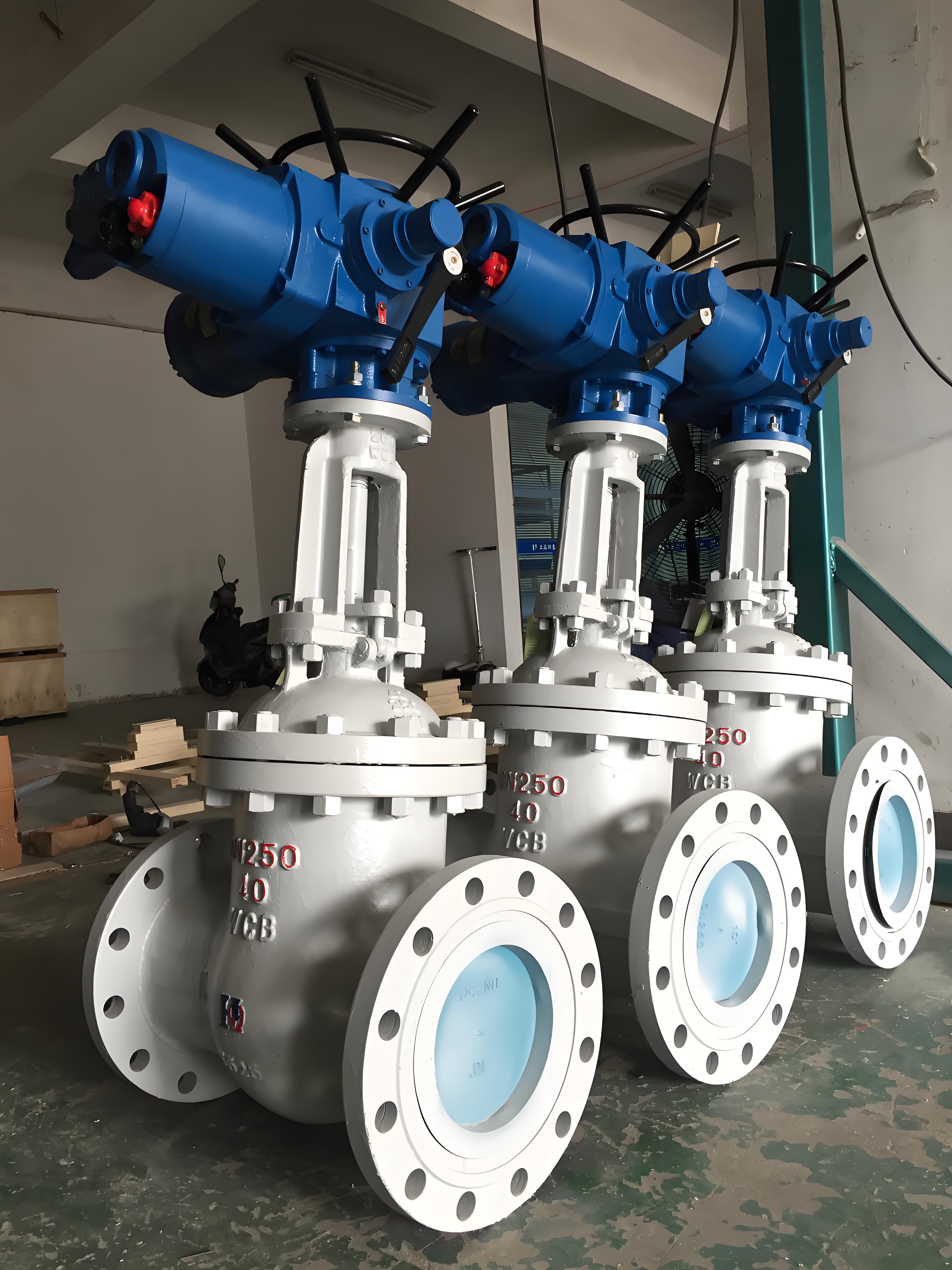

Z941H-25 DN100 为‌PN2.5MPa 碳钢法兰连接明杆楔式电动闸阀‌，采用‌多回转执行器驱动刚性/弹性单闸板垂直升降‌，适用于水、蒸汽及油品介质的全开全关截断控制 。‌‌

型号含义与核心参数

• ‌Z‌：闸阀；‌9‌：电动驱动；‌4‌：法兰连接；‌1‌：明杆楔式刚性单闸板结构；‌H‌：密封面堆焊 Cr13 或司太立硬质合金；‌25‌：公称压力 PN2.5MPa（25kgf/cm²）；‌DN100‌：公称通径 100mm 。
• ‌公称压力‌：PN2.5MPa（壳体试验压力约 3.8MPa，密封试验约 2.75MPa）。
• ‌适用温度‌：碳钢（WCB）材质 -29℃～425℃；若为铬钼钢可达 550℃。
• ‌适用介质‌：水、蒸汽、油品、非强腐蚀性化工流体（不适用于含悬浮颗粒或频繁调节工况）。
• ‌连接标准‌：法兰尺寸 JB/T79-94 或 GB/T9113，结构长度 GB/T12221 。‌‌

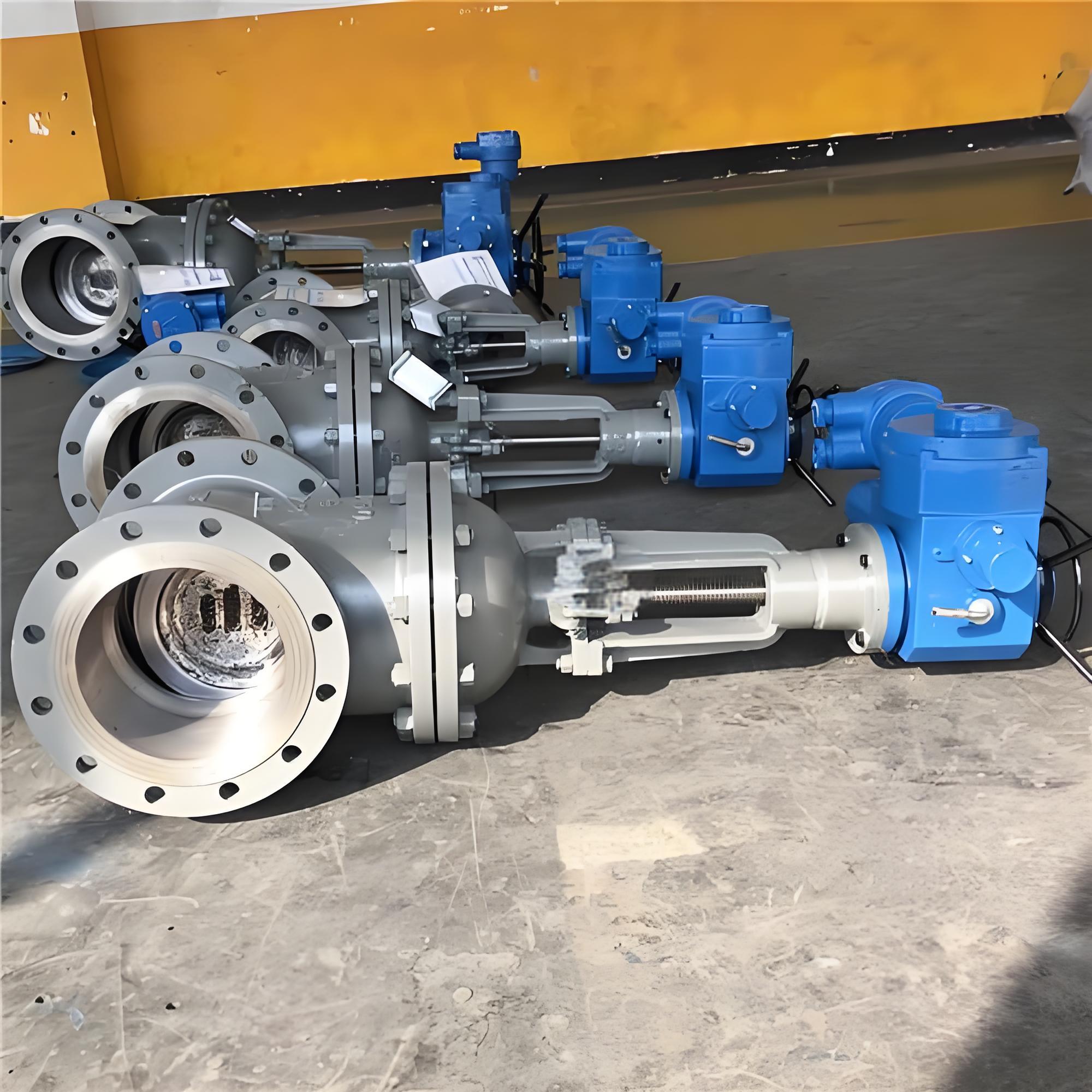

结构组成与材质配置

1. ‌阀体/阀盖‌：铸钢 WCB（碳素钢），承压强度高，耐温性好 。
2. ‌闸板‌：WCB 基体，密封面堆焊‌司太立（Stellite）钴基硬质合金‌或 Cr13 不锈钢，采用楔式刚性或弹性单闸板设计，中大口径内置推力轴承降低力矩 。
3. ‌阀杆‌：2Cr13 或 1Cr13，经调质及表面氮化处理，明杆结构（阀杆随闸板升降，开度可视）。
4. ‌密封副‌：硬密封结构，泄漏等级通常达 IV 级（金属密封）；填料多为柔性石墨或 PTFE V 型环，防吹出阀杆设计 。
5. ‌电动执行机构‌：多回转式（开关型或智能型），电压 AC380V/220V，防护等级 IP55/IP67，具备转矩保护、手电动切换及限位功能 。‌‌

关键性能特点

• ‌流阻特性‌：直通式流道，全开时流阻极小，不扰流，无方向限制（双向流动）。
• ‌密封性能‌：硬密封耐磨耐高温，但关闭时需较大扭矩，严禁用于节流以防密封面冲蚀 。
• ‌操作方式‌：支持远程电控、PLC 集成及现场手动应急操作；启闭行程较长，动作时间优于截止阀但慢于蝶阀 。
• ‌安装要求‌：通常水平安装，调试前需手动预开至半程以防相序错误损坏电机；需预留阀杆升降空间（明杆结构高度较大）。‌‌

典型外形尺寸参考（PN25 DN100）

• ‌结构长度 (L)‌：约 300mm（符合 GB/T12221 标准系列）。
• ‌法兰外径 (D)‌：约 215mm；‌螺栓孔中心圆 (D1)‌：约 180mm；‌螺栓规格‌：通常为 8-M16 或 8-M18 。
• ‌阀门总高 (H)‌：含电动装置约 750mm-900mm（视执行器型号而定），裸阀高度约 350mm-400mm 。‌‌

该阀门广泛用于电力、石化、供热管网的切断系统，‌不建议用于调节流量或含固体颗粒介质‌，定期润滑阀杆螺纹及检查执行器转矩是维护重点 。‌‌
