对夹式手动蝶阀D71X-16 DN200的安装维护与故障排除
[ 2026-07-16 ]

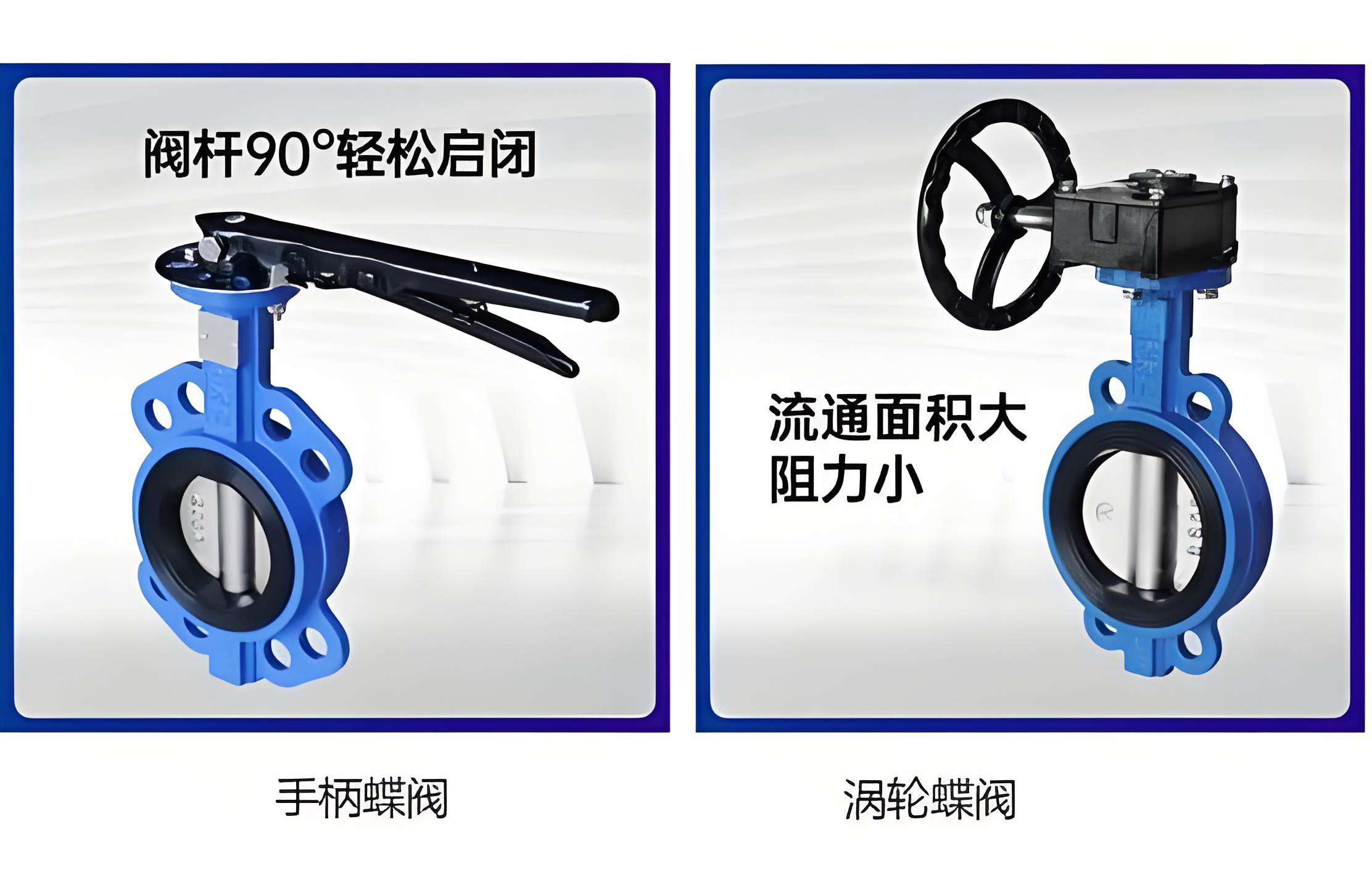

D71X-16 DN200 为公称压力 1.6MPa 的对夹式手动橡胶软密封蝶阀，核心要点：必须使用专用短法兰夹持、螺栓对角均匀紧固防偏压、严禁带压拆装、定期润滑与密封检查。
安装规范（DN200 关键控制点）
- 前期准备：确认管道法兰平行、间距符合 GB/T 12221 标准长度；清理管内杂物，核对阀门压力等级（PN16）与介质温度（橡胶密封通常≤80℃）匹配；准备长螺栓（贯穿两侧法兰）、扭矩扳手及吊装辅助工具（DN200 较重）。
- 法兰预固定：将两片专用对夹法兰套入管道，点焊定位前插入阀门试装，确保螺栓孔对齐且蝶板处于全开位置避免碰撞密封面。
- 焊接与冷却：移出阀门，完成法兰与管道满焊；必须待焊口完全冷却后再装入阀门，防止高温变形损坏橡胶密封圈。
- 紧固操作：装入阀门后，先手动预紧螺母校正平面度，再按十字交叉顺序分次均匀拧紧螺栓；DN200 口径需严格控制扭矩，严禁单边过紧导致橡胶挤压变形卡死蝶板或造成泄漏。
- 最终校验：全行程操作手柄 2-3 次，确认启闭灵活无卡阻，关闭状态下无渗漏，标记开度指示位置。
日常维护要点
- 润滑保养：每半年检查阀杆转动部位，加注适量锂基脂；长期停用阀门应每月活动一次以防锈死。
- 密封监测：定期检查关闭状态下的外漏情况；橡胶密封圈寿命通常为 1-2 年（视介质腐蚀性），发现硬化、裂纹需及时更换。
- 螺栓复紧：管道热胀冷缩后（如季节变化或试压后），需重新检查并均匀复紧连接螺栓，防止松动泄漏。
- 清洁防护：保持手柄及阀杆清洁，防止灰尘杂物进入填料函；避免将阀门作为支撑点受力。
常见故障与排除方法
| 故障现象 | 可能原因 | 排除措施 | |
|---|---|---|---|
| 关闭泄漏 | 密封圈老化/磨损、螺栓受力不均、异物卡塞 | 重新均匀紧固螺栓；清理密封面异物；更换同规格橡胶密封圈。 | |
| 操作卡阻/费力 | 螺栓过紧挤压胶圈、阀杆缺油/弯曲、管道应力变形 | 松开螺栓重新对角均匀紧固；加注润滑剂；检查阀杆直线度，消除管道附加应力。 | |
| 手柄空转/无法启闭 | 阀杆与蝶板连接销钉脱落/剪断、手柄松动 | 检查连接销钉及键槽，更换损坏件；重新固定或更换手柄。 | |
| 阀杆处泄漏 | 填料老化、O 型圈失效 | 更换阀杆密封填料或 O 型圈，调整压盖松紧度。 | |
| 开度指示不准 | 指示盘松动、阀杆打滑 | 重新校准并紧固指示盘，检查阀杆与蝶板连接可靠性。 | |
特别警示：对夹式结构无自身法兰支撑，DN200 大口径阀门在高压或振动工况下，必须在阀门两侧管道增设独立支架，防止管道重量直接压迫阀体导致变形泄漏；维修拆卸前务必切断上下游介质并排空压力。
