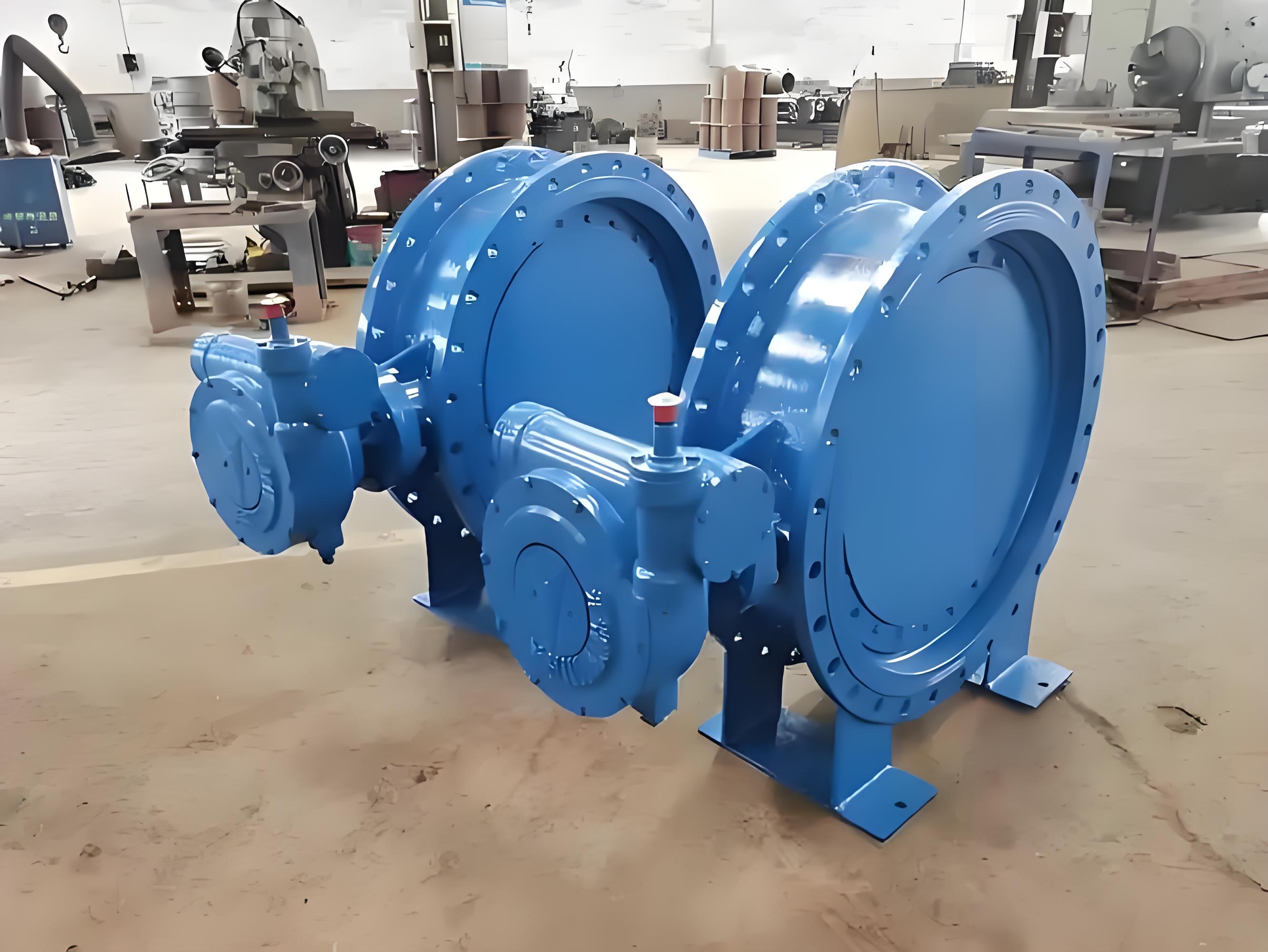

MD941W-1C/DN800 无统一强制国标安装尺寸，需以‌结构长度 GB/T12221-1989（通常 200-220mm）‌、‌法兰外径约 950-980mm‌、‌螺栓孔中心圆约 890-910mm‌及‌执行器突出长度‌为现场测量核心要素，必须实测确认 。‌‌

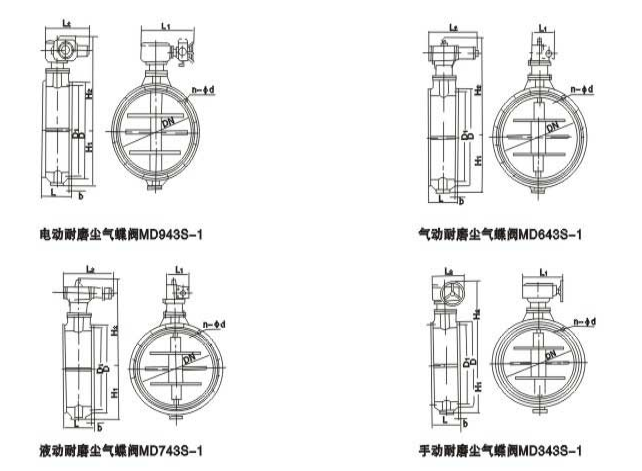

核心测量参数与标准依据

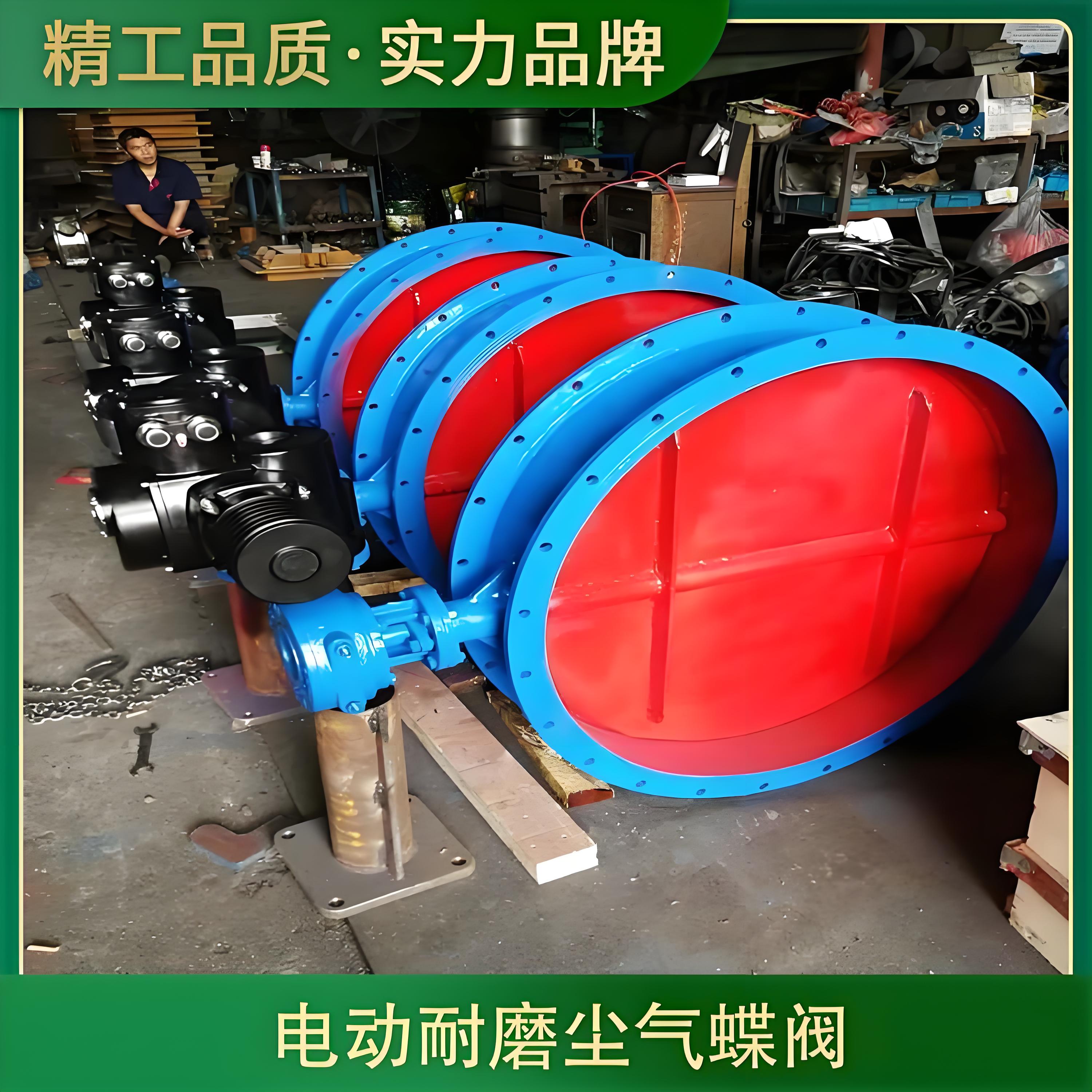

该型号为钢板焊接结构耐磨尘气蝶阀，执行机构（电动头）尺寸因品牌配置不同差异巨大，‌仅阀体部分参考 GB/T12221 短结构长度‌，法兰连接多参照 GB/T9115 但需核对实际压力等级（通常 PN0.6）。

• ‌结构长度 (L)‌：指两法兰端面间距，DN800 通常执行 GB/T12221-1989 系列，常见值为 ‌200mm 或 220mm‌（短结构），严禁直接按管道预留，必须实测旧阀或核对图纸。
• ‌法兰连接尺寸‌：PN0.6MPa 等级下，外径 (OD) 约 ‌950-980mm‌，螺栓孔中心圆直径 (PCD) 约 ‌890-910mm‌，螺栓孔数通常为 ‌20-24 个‌，孔径约 ‌24-28mm‌。
• ‌总高度/宽度‌：含电动执行机构后总高/宽无固定值，取决于执行器型号（如 HQ、PSQ 等），需测量‌阀体中心至执行器顶部‌及‌手轮/箱体最大回转半径‌。
• ‌密封面形式‌：通常为突面 (RF) 或全平面 (FF)，需测量‌法兰厚度‌及‌密封面凸起高度‌以防垫片不匹配。‌‌

现场实测操作指南

1. ‌断电挂牌‌：确认电动装置断电并锁定，防止误动作伤人。
2. ‌测量结构长度‌：使用钢卷尺测量两法兰密封面之间的最短距离（L），精确到毫米，对比新阀样本。
3. ‌测绘法兰孔位‌：测量螺栓孔中心圆直径（PCD），随机选取 3-4 个孔测量对角线距离取平均值；统计螺栓数量及孔径。
4. ‌核对法兰外径与厚度‌：测量法兰最外缘直径及法兰片厚度，确认是否需扩孔或更换垫片。
5. ‌记录执行器空间‌：测量阀门全开/全闭状态下，执行机构所需的最小安装空间（特别是上方检修空间及侧面接线盒位置）。
6. ‌介质流向标记‌：确认阀体箭头方向，部分耐磨蝶阀对流向有特定要求（虽中线式通常双向，但耐磨涂层可能有侧重）。

关键注意事项

• ‌非标定制风险‌：MD941W-1C 系列常根据工况定制法兰标准（如化工 HG、电力 DL 或非标），‌切勿直接套用通用国标数据‌，必须以实物或厂家图纸为准 。
• ‌执行器差异‌：不同厂家配置的电动头尺寸悬殊，若更换品牌，需重点复核‌输出轴孔径、键槽尺寸及安装支架孔距‌，否则无法匹配 。
• ‌热膨胀预留‌：该阀用于含尘高温烟气，安装时需确认管道是否已考虑热膨胀补偿，避免阀门受力卡死 。‌‌

若需精确数据，请提供阀门铭牌照片或联系原厂家索取 DN800 具体批次图纸；若无旧阀可测，建议按‌结构长度 220mm、法兰外径 960mm、PCD 900mm‌做初步预留，并留足±20mm 调整余量。
