1. 产品概述

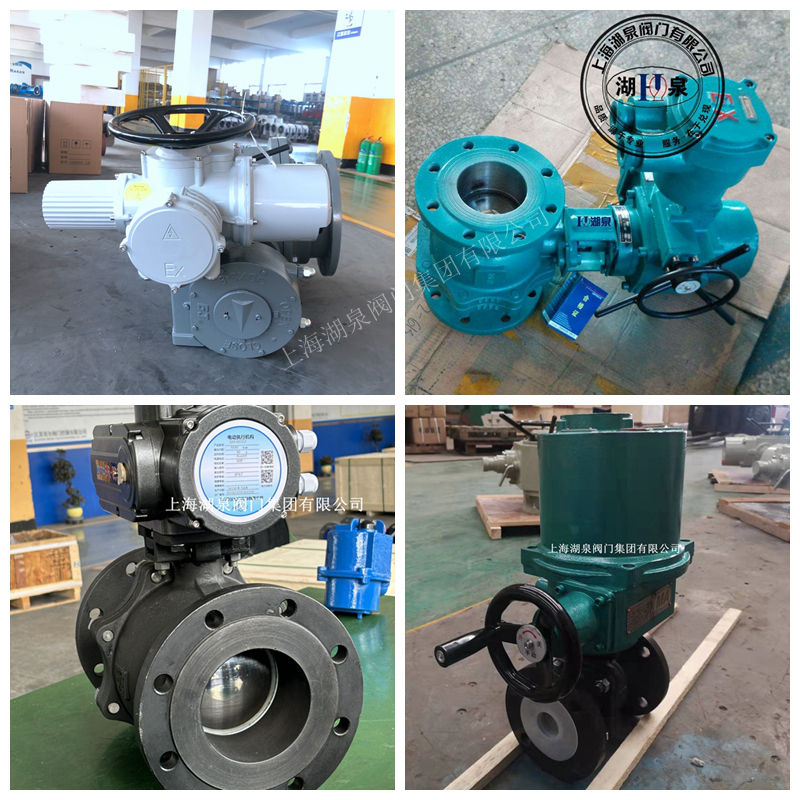

上海湖泉阀门集团有限公司Q941F-16P DN50 是一款专为高危工业环境设计的防爆型电动法兰球阀。该产品采用304不锈钢阀体，公称通径为DN50（2英寸），公称压力为PN1.6MPa。其核心优势在于集成了ExdⅡBT4防爆等级的电动执行机构与IP67高防护等级外壳，能够安全、可靠地应用于石油、化工、制药等存在易燃易爆气体或粉尘的危险场所，实现对管道介质的远程自动化切断或调节控制。

2. 型号释义

• ‌Q‌：球阀结构
• ‌9‌：电动驱动方式
• ‌4‌：法兰连接形式
• ‌1‌：直通浮动球结构
• ‌F‌：氟塑料（PTFE）软密封
• ‌16‌：公称压力 PN1.6 MPa
• ‌P‌：阀体材质为304不锈钢
• ‌DN50‌：公称通径 50mm

3. 核心技术参数

3.1 阀体参数

• ‌公称通径‌：DN50
• ‌公称压力‌：PN1.6 MPa
• ‌阀体材质‌：CF8 (304不锈钢)，具有优异的耐腐蚀性和抗氨蚀能力
• ‌球体/阀杆材质‌：304不锈钢
• ‌密封材料‌：聚四氟乙烯（PTFE），具备自润滑性，密封性能随介质压力增加而增强
• ‌适用温度‌：-29℃ ～ 180℃（PTFE密封）；若选配PPL密封可达300℃
• ‌适用介质‌：水、蒸汽、油品、硝酸类、醋酸类、液氨、气态氨及一般腐蚀性流体
• ‌泄漏等级‌：软密封达到零泄漏标准
• ‌流道设计‌：全通径直通式结构，流体阻力小，无介质残留

3.2 电动执行机构参数

• ‌防爆等级‌：ExdⅡBT4（适用于ⅡA、ⅡB类，T1～T6组爆炸性气体环境）
• ‌防护等级‌：IP67（防尘、防水，适应恶劣户外环境）
• ‌电源电压‌：AC220V / AC380V / DC24V（可选）
• ‌控制信号‌：开关型（无源触点）或 调节型（4-20mA / 1-5VDC）
• ‌动作时间‌：15秒 / 30秒 / 60秒（可选）
• ‌输出力矩‌：适配DN50规格，通常在50N·M - 200N·M范围
• ‌转动角度‌：0° ～ 90°
• ‌手动操作‌：配备手动手柄，支持断电应急操作
• ‌保护功能‌：过热保护、过载保护、限位保护（电气+机械双重限位）、失信号保护（可预设全开、全关或保持原位）

4. 产品结构特点

• ‌防爆安全设计‌：执行机构外壳采用铝合金压铸并经防爆认证，内部电路具备抗干扰、抗浪涌电压能力，确保在易燃易爆环境中不产生电火花。
• ‌一体化直连结构‌：电动执行器与阀体直接连接，无需联轴器，结构紧凑，传动效率高，消除了连接间隙带来的滞后误差。
• ‌智能伺服系统‌：内置伺服放大器，无需外配即可直接接收控制信号，定位精度高，基本误差≤1%，回差≤1%。
• ‌耐腐蚀材质‌：阀体及内件均采用304不锈钢，特别针对氨介质、酸性流体等腐蚀性工况进行了优化，杜绝锈蚀渗漏风险。
• ‌双向密封‌：浮动球体设计利用介质压力实现阀座与球体的紧密贴合，压力越高密封越严，实现双向零泄漏。

5. 应用领域

• ‌石油化工‌：原油、成品油、天然气输送管线的切断与控制。
• ‌制冷行业‌：液氨、氟利昂等制冷剂的输送与控制（特别适配氨用工况）。
• ‌制药食品‌：对卫生等级和耐腐蚀性有要求的流体控制。
• ‌电力冶金‌：蒸汽、冷却水系统的调节。
• ‌环保水处理‌：污水、浆料及含纤维介质的控制。

6. 安装与维护注意事项

• ‌安装前检查‌：确认阀门规格、压力等级、介质兼容性符合工况要求；清除管道内焊渣、杂质，避免损坏密封面。
• ‌电气接线‌：务必核对电源电压，接对相序；防爆区域安装需严格遵守防爆电气安装规范，确保进线口密封良好。
• ‌调试运行‌：通电前先进行手动操作测试，确认开关方向正确；通电后检查信号反馈及限位开关是否准确。
• ‌日常维护‌：定期检查执行机构外壳密封性及电气连接干燥度；每三个月检查一次阀门密封性能；长期停用时应定期空载运行以防卡滞。
• ‌禁忌‌：通电状态下禁止进行手动操作；严禁超负荷使用；户外安装建议加装防雨罩以延长使用寿命。

7. 执行标准

• 设计制造：GB/T12237、API608
• 结构长度：GB/T12221、ASME B16.10
• 法兰尺寸：GB/T9113、HG/T20592
• 检验试验：GB/T13927、API598
• 防爆标准：GB3836.1-2010
