1. 产品概述

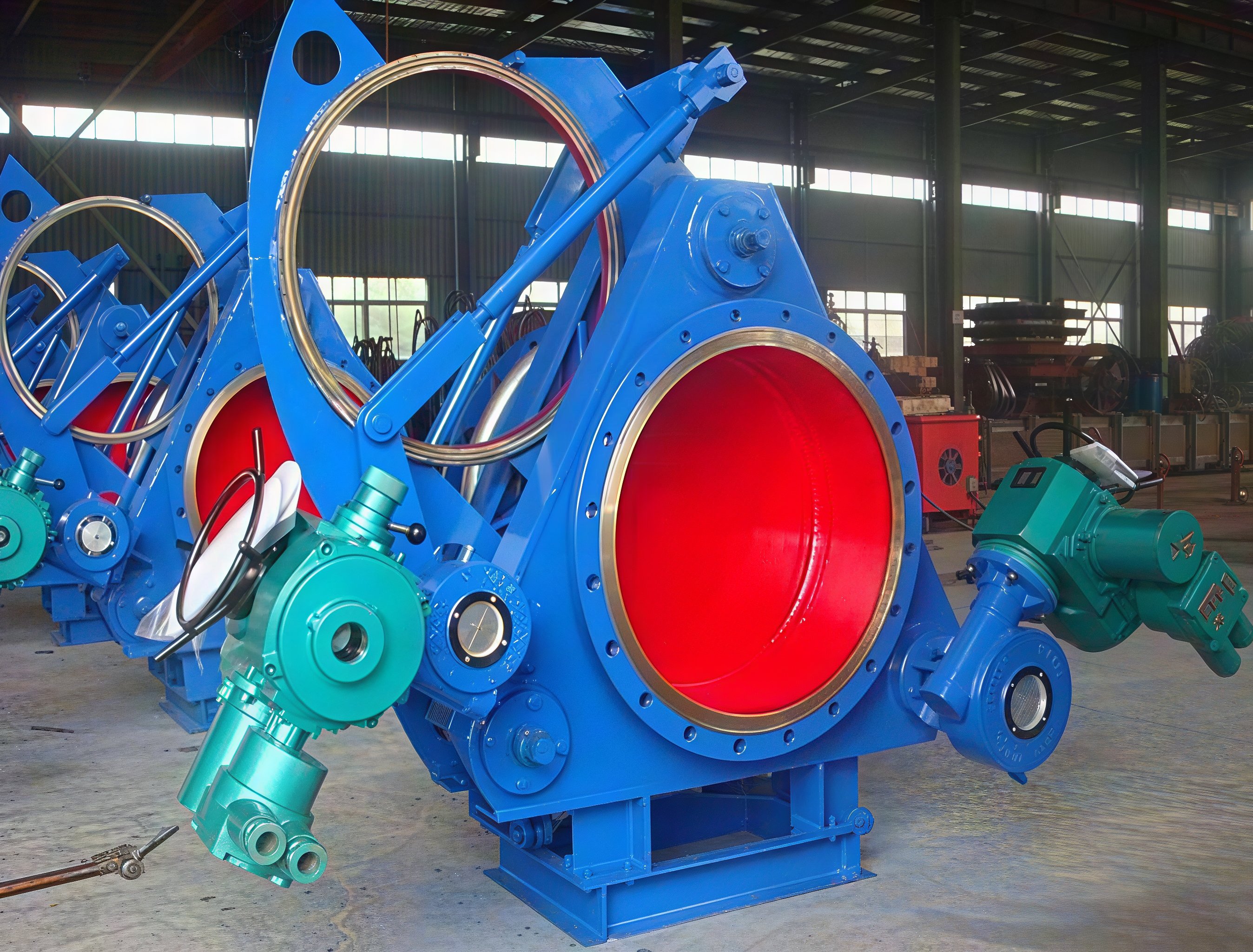

上海湖泉阀门集团有限公司F9T43X-2.5C 型电动推杆扇形盲板阀（又称电动眼镜阀）是一种专为煤气、有毒有害及易燃易爆气体介质设计的绝对切断设备。该阀门严格遵循 GB6222《工业企业煤气安全规程》要求，采用铸钢材质主体，配备防爆电动执行机构，适用于公称压力 0.25MPa、工作温度 ≤200℃ 的工况环境。其核心功能是实现管道介质的可靠隔离，该产品广泛应用于冶金、化工、电力、市政环保等行业的煤气管网系统中，既可作为生产过程中的流向切换装置，也可作为检修时的安全盲板使用。

2. 型号含义解析

• ‌F‌：阀门类型代号，表示翻板阀/盲板阀。
• ‌9‌：驱动方式代号，表示电动。
• ‌T‌：结构特征代号，表示推杆式（部分厂家也用此区分特定结构或防爆系列）。
• ‌4‌：连接形式代号，表示法兰连接。
• ‌3‌：结构形式代号，表示扇形闸板。
• ‌X‌：密封面材料代号，表示橡胶密封圈（根据温度≤200℃，通常选用耐高温硅橡胶或氟橡胶）。
• ‌2.5‌：公称压力，PN2.5 (0.25 MPa)。
• ‌C‌：阀体材料代号，表示铸钢（WCB）。
• ‌DN400‌：公称通径，400mm。

3. 主要技术参数

4. 结构与工作原理

4.1 结构组成

阀门主要由左阀体、右阀体、中阀体（或支撑架）、扇形闸板、丝杆螺母夹紧机构、不锈钢波纹管补偿器、防爆电动驱动装置及底座构成。整体形成刚性结构体，确保在高压差下不变形。

4.2 工作原理

• ‌松开阶段‌：防爆电机驱动夹紧丝杆逆时针旋转，带动左、右阀体分离，解除对闸板的夹紧力。
• ‌切换阶段‌：驱动电机带动扇形闸板绕轴旋转约90°。若从开启转为关闭，闸板上的盲板部分旋转至流道中心；若从关闭转为开启，闸板上的通孔部分旋转至流道中心。
• ‌夹紧阶段‌：夹紧丝杆顺时针旋转，推动左、右阀体向中间靠拢，压紧闸板两侧的密封圈，实现密封。

5. 产品优势

• ‌绝对切断，安全可靠‌：采用机械式硬密封与橡胶软密封相结合，配合丝杆自锁夹紧机构，确保在0.25MPa压力下无内漏，满足煤气安全规程对“绝对切断”的要求。
• ‌防爆设计，适应恶劣环境‌：配备专用防爆电动执行机构，符合爆炸性气体环境使用标准，杜绝电火花引发事故的风险。
• ‌耐高温性能优异‌：针对≤200℃工况，选用高性能硅橡胶或氟橡胶密封圈，耐老化、耐腐蚀，使用寿命长。
• ‌自动化程度高‌：支持远程DCS/PLC控制，可实时反馈阀门开/关/夹紧状态信号，实现无人化操作，降低人工现场作业风险。
• ‌维护便捷‌：密封圈镶嵌于闸板上，更换时无需拆卸整个阀门，仅需松开夹紧机构即可进行维护，大幅缩短检修时间。

6. 应用领域

• ‌冶金行业‌：高炉、转炉、焦炉煤气管网的切断与切换。
• ‌化工行业‌：合成氨、甲醇等生产过程中的可燃气体隔离。
• ‌能源电力‌：燃气发电厂进气总管的安全切断。
• ‌市政环保‌：垃圾焚烧发电烟气处理系统的隔离。

7. 订货须知

为确保选型准确，订购时请提供以下信息：

• 详细型号：F9T43X-2.5C DN400。
• 介质成分及最高工作温度（确认密封圈材质）。
• 防爆等级要求（如 ExdⅡBT4 或 ExdⅡCT6）。
• 控制电压及信号反馈要求（如无源触点、4-20mA等）。
• 是否需配手动超驰机构或备用电源。
