1. 产品概述

上海湖泉阀门集团有限公司F943X-2.5C 电动扇形盲板阀（又称电动扇形眼镜阀）是一种专为气体管路设计的可靠切断设备。该阀门严格遵循 GB6222《工业企业煤气安全规程》及 GB9115《钢制管法兰》等国家标准制造，主要用于石油、化工、冶金、环保等行业中煤气、有毒有害烟气及其他可燃气体的管路隔断与自动化控制。

型号含义解析：

• ‌F‌：阀门类型代号（盲板阀/翻板阀类）。
• ‌9‌：驱动方式代号（电动）。
• ‌4‌：连接形式代号（法兰连接）。
• ‌3‌：结构形式代号（扇形/眼镜式）。
• ‌X‌：密封面材料代号（橡胶密封圈）。
• ‌2.5‌：公称压力为 0.25 MPa（即 2.5 bar）。
• ‌C‌：阀体材质为碳钢（Cast Steel/Carbon Steel）。
• ‌DN350‌：公称通径为 350mm。

2. 主要技术参数（DN350规格）

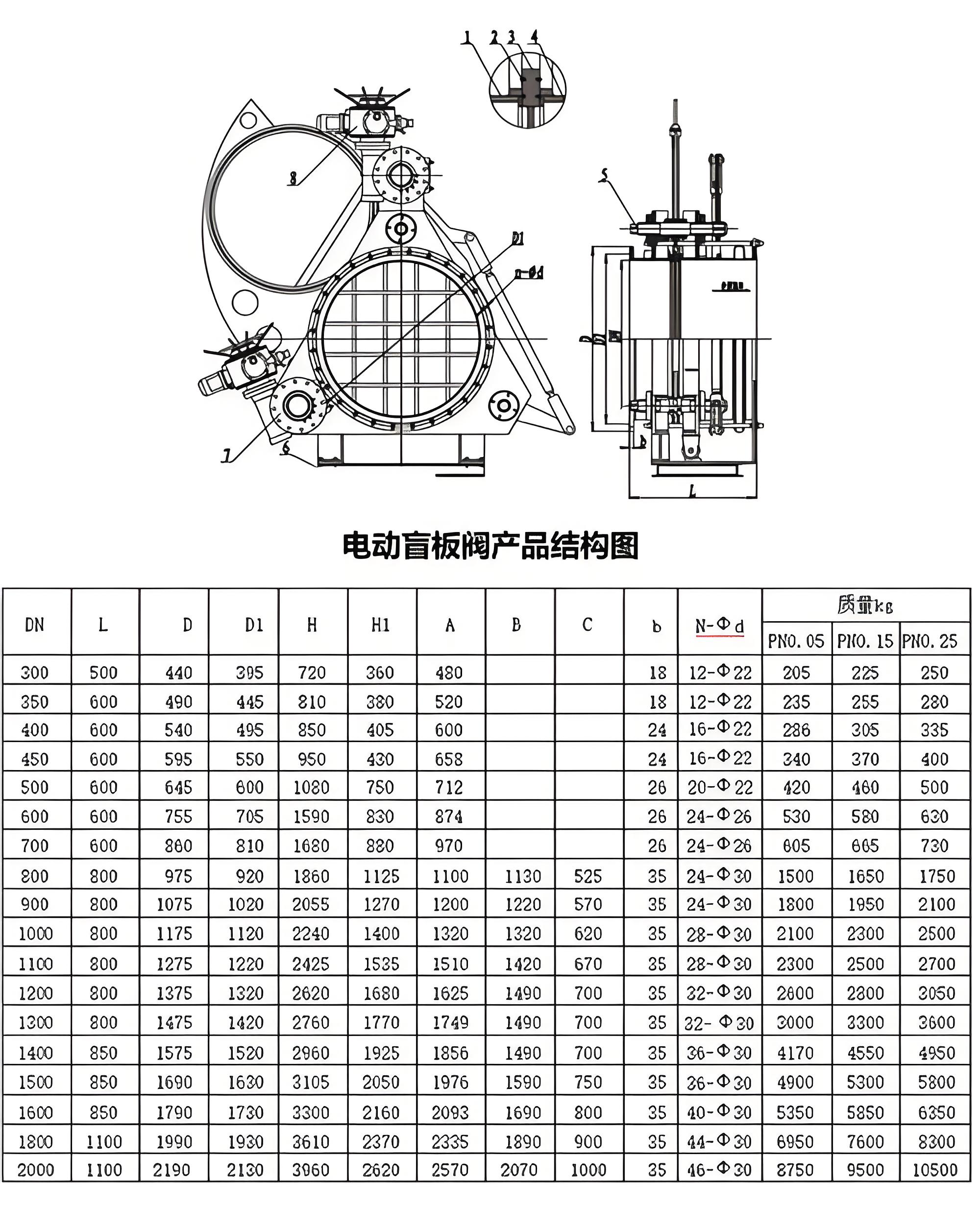

3. DN350 外形连接尺寸参考

以下尺寸为行业通用标准参考值（单位：mm），具体以厂家图纸为准：

注：不同厂家因结构设计差异（如是否带底座、电动装置型号不同），结构长度 L 可能在 580mm 至 600mm 之间浮动，安装前请核对具体供货图纸。

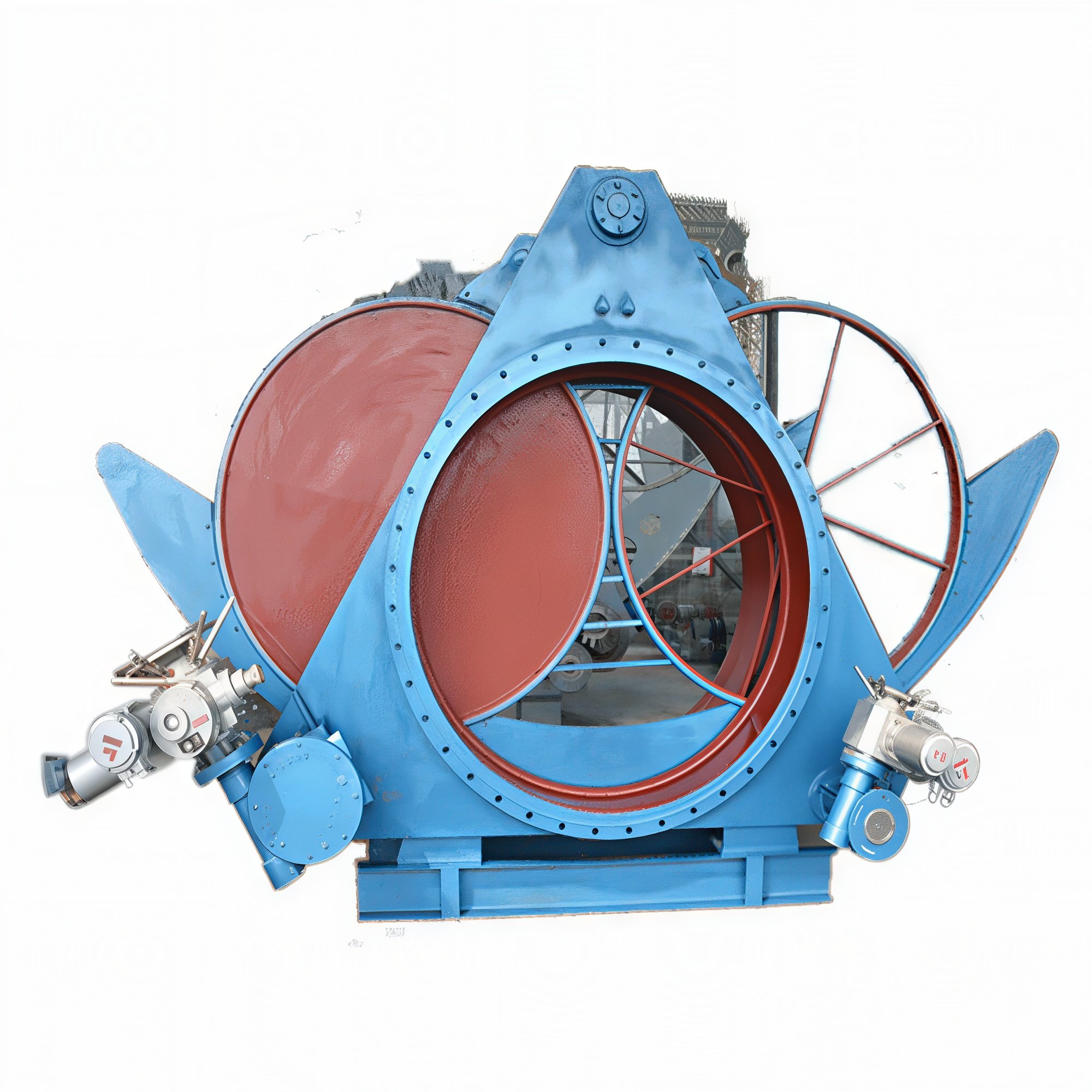

4. 结构特点与工作原理

4.1 结构组成

阀门主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置及底座支撑柱组成。整体构成一个刚性结构体，确保运行稳定性。

4.2 核心优势

• ‌三点式锁紧结构‌：采用三根丝杆联动设计，通过丝杆螺母副实现阀体的夹紧与松开。该机构具有机械自锁功能，即使断电也能保持阀体压紧状态，防止高危气体泄漏。
• ‌柔性密封设计‌：密封副由不锈钢阀座与橡胶密封圈组成。密封圈镶嵌在扇形闸板上，贴合均匀，耐磨损且易于更换，无需拆解整个阀体即可维护，大幅降低停机成本。
• ‌补偿变形能力‌：阀体间加装不锈钢波纹管，能有效补偿管道热胀冷缩或安装误差产生的微量位移，保护密封面不受损伤。
• ‌双重驱动集成‌：集成电动夹紧装置与电动旋转装置。操作时先松开阀体，再旋转闸板，最后夹紧阀体，流程自动化程度高，支持远程集中控制及现场手动应急操作。

4.3 工作原理

• ‌开启过程‌：电动夹紧装置动作 → 丝杆逆时针旋转 → 左右阀体分离（指示灯亮） → 电动驱动装置动作 → 扇形闸板旋转至通孔位置（指示灯亮） → 电动夹紧装置反向动作 → 阀体重新夹紧密封。
• ‌关闭过程‌：电动夹紧装置动作 → 阀体分离 → 扇形闸板旋转至盲板位置 → 阀体重新夹紧，实现管路绝对切断。

5. 安装与维护注意事项

• ‌支架固定‌：安装时必须设置专用支架固定阀门底座，确保阀门动作时的受力点位于支架上，严禁管道承受阀门动作产生的推力。
• ‌安全操作‌：
  • 该阀门为敞开式结构，阀体松开瞬间介质可能外溢。操作前务必确认上游蝶阀已关闭，并采取通风、检测等安全措施。
  • 严禁在阀板下方站人，以防意外坠落或介质喷出造成伤害。
• ‌密封保护‌：安装前需清理管道内焊渣、杂物，防止划伤橡胶密封圈。定期检查密封圈是否有老化、粘连现象，发现损坏及时更换。
• ‌电气检查‌：定期校验限位开关及电机过载保护，确保自动控制信号准确无误。

6. 应用领域

• ‌冶金行业‌：高炉、转炉煤气管网的切断与切换。
• ‌化工行业‌：有毒有害气体管路的隔离检修。
• ‌环保工程‌：除尘系统、脱硫脱硝烟气管道的隔断。
• ‌能源行业‌：煤气发生站、天然气输配管网的紧急切断。
