1. 产品概述

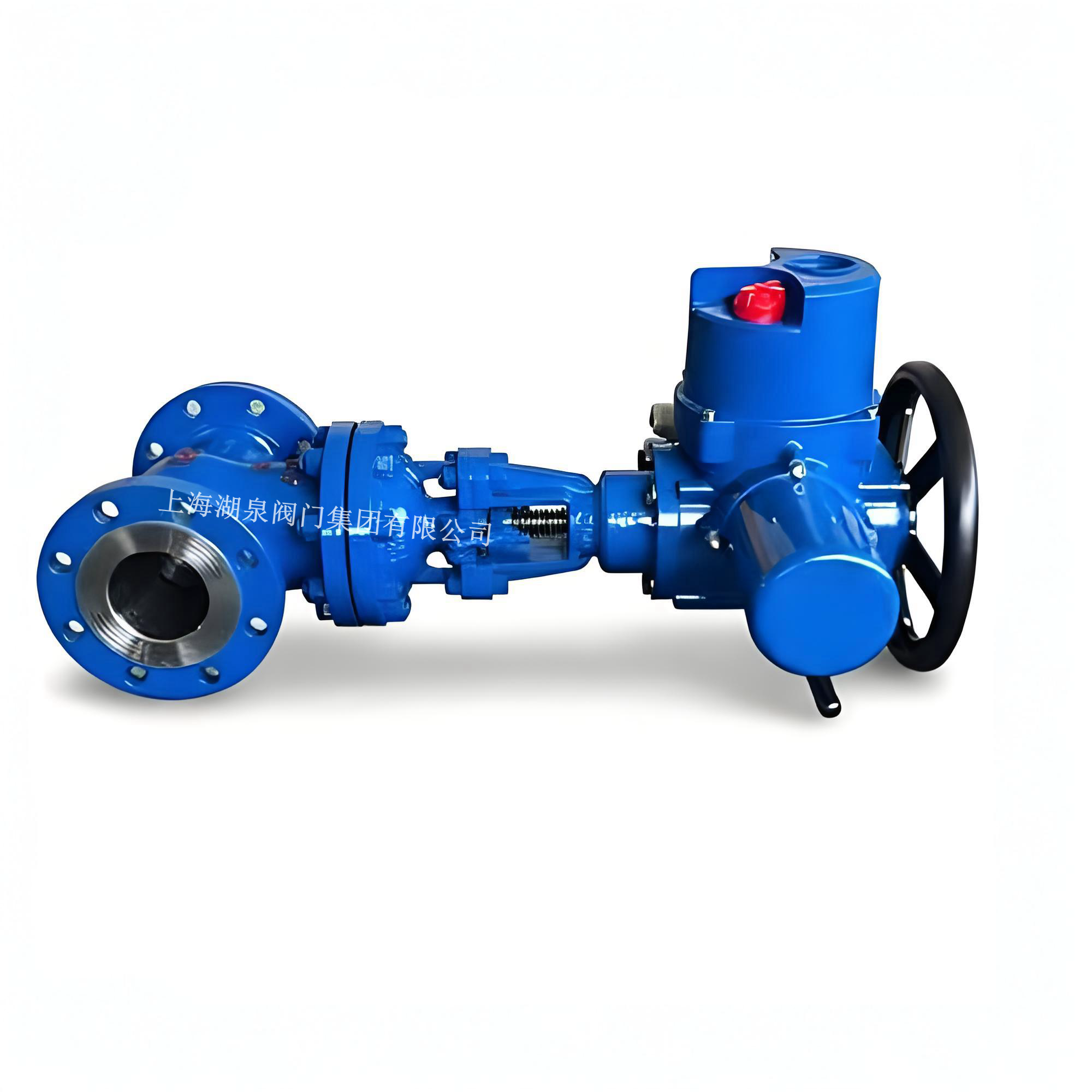

上海湖泉阀门 集团有限公司 Z941H-16P DN250 CF8 电动闸阀是一款采用法兰连接、明杆楔式刚性单闸板结构的工业阀门。该型号专为中低压工况设计，阀体材质选用CF8（对应美标304不锈钢），具备优异的耐腐蚀性能。配套国产多回转式电动执行机构，实现远程自动控制或就地手动操作，广泛应用于石油、化工、电力、水处理及制药等行业的管路系统中，用于截断或接通介质。

2. 主要技术参数

3. 结构特点与优势

3.1 阀体部分

• ‌优质耐腐材质‌：阀体、阀盖及闸板主体采用CF8（304不锈钢）铸造，具有良好的抗腐蚀性和机械强度，适用于弱腐蚀性介质及洁净流体。
• ‌楔式弹性闸板‌：采用楔式弹性闸板结构，能自动补偿阀座密封面的微小变形，确保密封可靠。DN250属于中大口径，内部通常配置推力轴承，有效降低启闭力矩，减少磨损。
• ‌硬质合金密封面‌：密封面堆焊司太立（Stellite）钴基硬质合金或进行硬化处理，硬度高、耐磨、耐高温、抗擦伤性能好，延长阀门使用寿命。
• ‌阀杆强化处理‌：阀杆经过调质及表面氮化处理，具备优良的抗腐蚀性、抗擦伤性和耐磨性，确保长期运行的稳定性。

3.2 国产电动执行机构（电动头）

• ‌智能控制功能‌：配套国产知名品牌电动执行器，支持开关型或智能调节型控制。具备转矩保护、行程限位、现场指示等功能。
• ‌多种控制信号‌：支持AC380V/220V电源输入，可选配4-20mA模拟量信号输入/输出，便于接入DCS或PLC系统进行远程控制。
• ‌防护与防爆‌：标准防护等级为IP55或IP67，适应户外及潮湿环境；可根据需求提供ExdⅡBT4等防爆等级，满足危险区域使用要求。
• ‌手电动切换‌：配备手动/电动切换机构，在断电或调试情况下可通过手轮进行紧急操作，保障系统安全。
• ‌高精度定位‌：内置高精度电位器或绝对值编码器，实现阀位精确反馈，重复定位精度高。

4. 应用领域

• ‌石油化工‌：用于输送水、油品、蒸汽及部分酸性介质的管道切断。
• ‌电力行业‌：火力发电厂的水系统、油系统及辅助蒸汽系统。
• ‌水处理工程‌：自来水厂、污水处理厂的清水及污水管路。
• ‌制药与食品‌：对卫生及耐腐蚀有一定要求的洁净流体输送系统。

5. 安装与维护注意事项

• ‌安装方向‌：阀门可安装在管道的任何位置，但建议电动执行机构向上垂直安装，以便于维护和观察。
• ‌初次调试‌：通电前需确认电源电压与铭牌一致。初次使用时，建议先将阀门手动摇至中间位置，再通电进行开/关方向校准，防止因相序错误导致电机过载或阀门损坏。
• ‌定期维护‌：定期检查填料函密封情况，如有泄漏应及时压紧或更换填料。定期对电动执行机构的传动部件加注润滑脂，保持操作灵活。
• ‌严禁节流‌：闸阀仅用于全开或全关状态，严禁作为节流阀使用，以免高速介质冲蚀密封面。

6. 外形尺寸参考 (PN1.6 MPa, DN250)

(注：具体尺寸因不同厂家制造工艺略有差异，以下为国标常见参考值)

• ‌结构长度 (L)‌: 约 450 mm
• ‌法兰外径 (D)‌: 约 405 mm
• ‌螺栓孔中心距 (D1)‌: 约 355 mm
• ‌总高度 (H, 含电动头)‌: 约 1350 mm - 1500 mm (取决于所选电动头型号)

温馨提示：选购时请根据实际工况（如介质具体成分、温度波动、压力峰值）确认材质及密封面选型，并与供应商确认电动执行器的具体品牌、扭矩参数及控制协议，以确保系统匹配性。
