产品名称：电动闸阀Z941H-64C DN200 380V（碳钢/法兰连接)[ 2026-09-09 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述

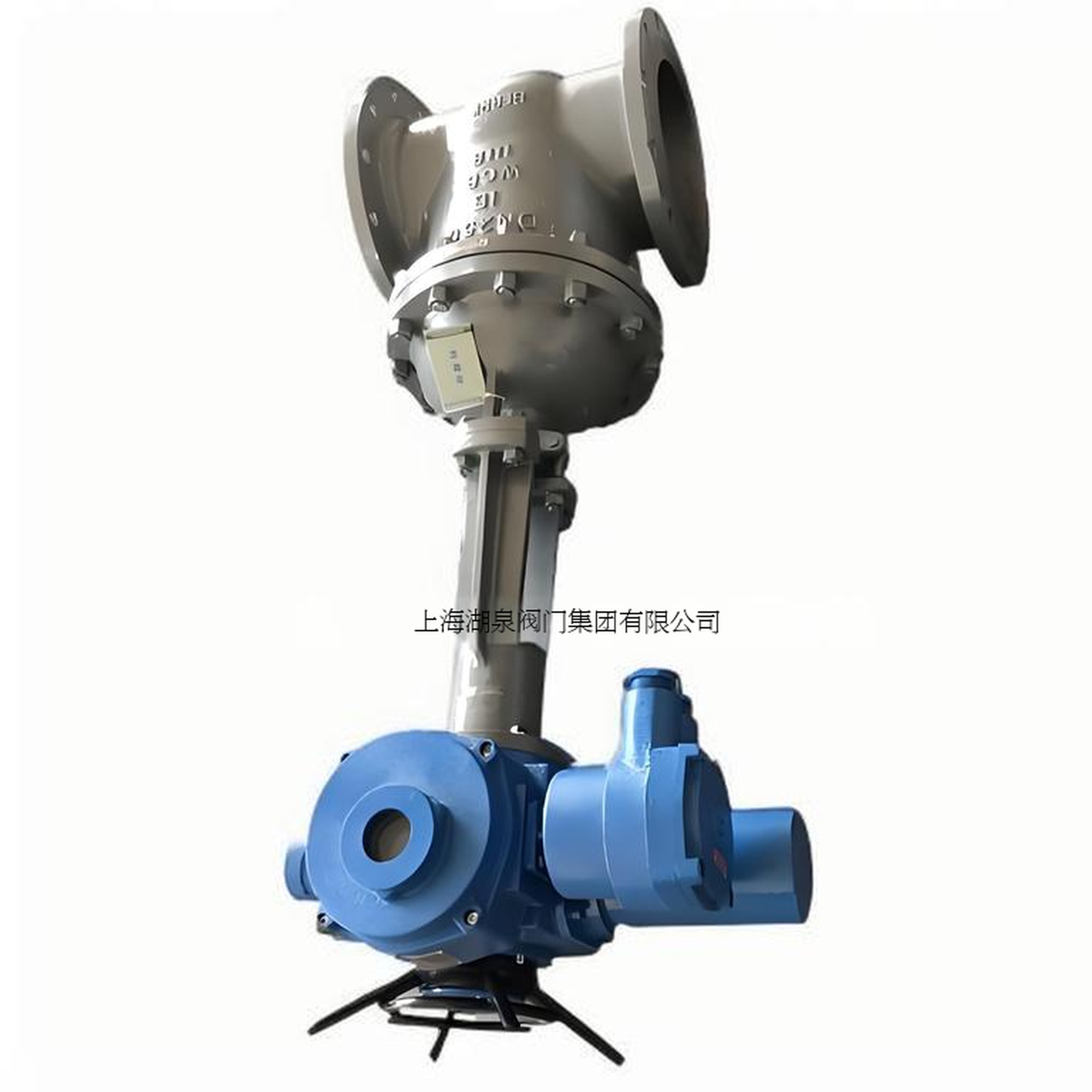

上海湖泉阀门集团有限公司 Z941H-64C DN200 是一款高性能的明杆楔式刚性单闸板电动闸阀。该阀门专为中高压工况设计，采用碳钢（WCB）阀体，公称压力为 PN6.4MPa（64公斤），公称通径为 DN200mm，配备 AC380V 电源驱动的 Z 型多回转电动执行机构。其核心功能是通过闸板的垂直升降运动，实现对管道介质的全开或全闭控制，该产品广泛应用于石油、化工、电力、冶金及水处理等工业领域的管路系统中，用于截断或接通水、蒸汽、油品等非腐蚀性或弱腐蚀性介质。

二、型号含义解析

‌Z‌：阀门类型代号，代表闸阀。

‌9‌：驱动方式代号，代表电动驱动。

‌4‌：连接形式代号，代表法兰连接。

‌1‌：结构形式代号，代表明杆楔式刚性单闸板。

‌H‌：密封面材料代号，代表不锈钢堆焊硬质合金（司太立钴基合金）。

‌64‌：公称压力代号，代表 PN6.4MPa。

‌C‌：阀体材质代号，代表碳素钢（WCB）。

‌DN200‌：公称通径，代表阀门口径为 200mm。

‌380V‌：电动执行器工作电压，标准三相交流电。

三、主要技术参数

‌公称压力‌：PN6.4 MPa

‌公称通径‌：DN200 mm

‌适用温度‌：-29℃ ～ 425℃（碳钢材质标准范围）

‌适用介质‌：水、蒸汽、油品、天然气等

‌驱动电源‌：AC380V / 50Hz

‌连接标准‌：法兰连接尺寸符合 JB/T 79 标准，结构长度符合 GB/T 12221 标准

‌制造标准‌：设计与制造符合 GB/T 12234 标准，检验与试验符合 GB/T 13927 标准

‌防护等级‌：通常为 IP55 或 IP67（可根据工况定制）

‌防爆等级‌：可选配 ExdⅡBT4 等防爆等级（适用于危险环境）

四、结构特点与优势

‌流体阻力小‌：阀体内部介质通道直通，介质流经时不改变流动方向，流阻系数低，压力损失小。

‌密封可靠耐用‌：密封面采用司太立（Stellite）钴基硬质合金堆焊，具有高的硬度、耐磨性、耐高温性和抗擦伤性能，确保长期使用的密封可靠性。

‌启闭省力灵活‌：中大口径（如 DN200）配置推力轴承或滚动轴承，有效降低摩擦阻力，使启闭操作更加轻便灵活。阀杆经过调质及表面氮化处理，具备良好的抗腐蚀性和耐磨性。

‌智能化控制‌：电动执行器支持开关型和智能调节型。智能型具备转矩控制、现场操作、手电动切换功能，支持 4-20mA 信号输入输出，可实现远程控制、PLC 集成及自动化管理。

‌结构紧凑刚性强‌：采用楔式弹性或刚性闸板结构，阀体刚性好，能承受较高的管道应力，适应复杂工况。

五、应用领域

‌电力行业‌：火力发电厂的主蒸汽、给水管道。

‌石油化工‌：原油输送、炼化装置中的油品、蒸汽管线。

‌冶金矿山‌：高温高压水、气体介质控制。

‌城市基建‌：大型供水管网、供热管网的主干道截断。

六、安装与调试注意事项

‌安装方向‌：阀门一般应水平安装在管道上，电动执行器电机部分建议水平放置，以利于散热和维护。

‌初次调试‌：在接通电源前，必须手动将阀门开启至约 50% 位置，以防止因电机相序接反导致阀门过力矩损坏或执行器故障。

‌电气检查‌：确认电源电压为 AC380V，接线正确，缺相保护功能正常。

‌定期维护‌：定期检查电动执行器的润滑情况、填料密封性及电气元件状态，确保阀门长期稳定运行。

‌
