1. 产品概述

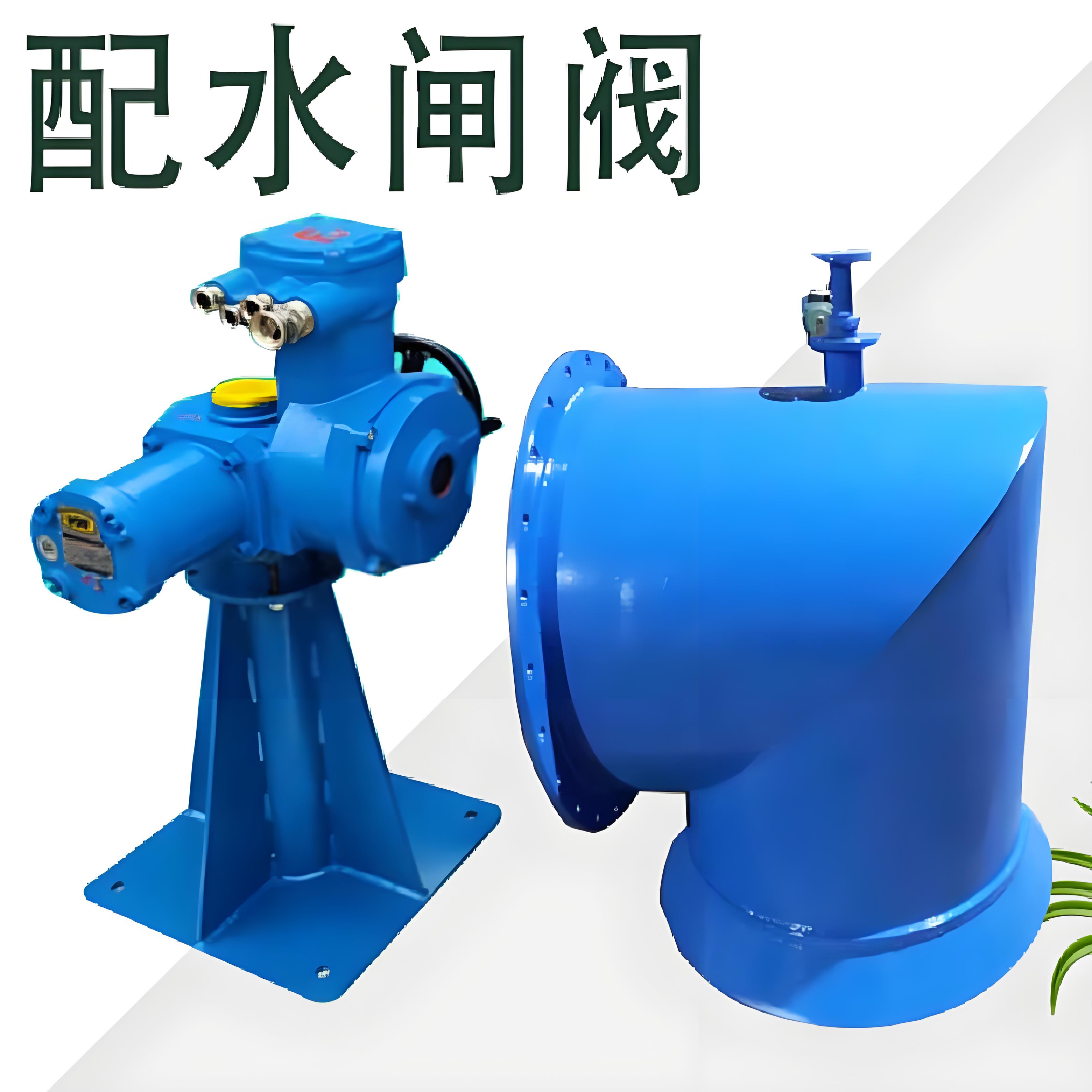

本产品为专为大型水仓及给排水系统设计的大口径电动配水闸阀，公称通径 DN800。阀体采用优质 WCB 铸钢材质制造，具备高强度与良好的耐压性能。驱动系统采用“手动电动一体化”设计，既支持远程电动控制，又保留手动应急操作功能，确保在断电或故障工况下仍能可靠启闭。该阀门主要用于截断或接通管路中的清水、污水等非腐蚀性介质，广泛应用于矿山排水、市政水务、电厂循环水及工业蓄水设施。

2. 主要技术参数

• ‌产品名称‌：电动法兰闸阀（手动电动一体型）
• ‌公称通径‌：DN800
• ‌阀体材质‌：WCB 铸钢（碳钢）
• ‌连接方式‌：法兰连接（符合 GB/T、JB/T 或 HG/T 标准）
• ‌驱动方式‌：电动执行机构 + 手轮/伞齿轮手动切换机构
• ‌适用介质‌：水、污水、油品、蒸汽等
• ‌工作温度‌：-29℃ ～ 425℃（常规水温工况建议 ≤100℃）
• ‌公称压力‌：PN1.6 / PN2.5 / PN4.0 MPa（可根据工况定制）
• ‌防护等级‌：IP55 / IP65（户外或潮湿环境推荐 IP65）
• ‌电源电压‌：AC380V / 220V / DC24V（可选）

3. 结构特点与设计优势

3.1 手动电动一体化设计

• ‌双重保障‌：配备专用离合机构，正常工况下由电动执行器驱动；当遇到停电、电机故障或需要现场调试时，可通过切换手柄转为手动操作，确保系统安全可控。
• ‌操作轻便‌：针对 DN800 大口径阀门扭矩大的特点，手动部分通常配置伞齿轮减速箱，大幅降低操作力矩，实现单人轻松启闭。

3.2 优质 WCB 铸钢阀体

• ‌高强度耐压‌：WCB 材质具有良好的铸造性能和机械强度，能够承受管道内的水锤冲击和高静压，特别适合水仓等高水位差环境。
• ‌耐腐蚀处理‌：阀体内腔及流道经过喷砂除锈及防腐涂层处理，延长在潮湿水环境下的使用寿命。

3.3 可靠的密封结构

• ‌楔式弹性闸板‌：采用楔式单闸板或双闸板结构，利用介质压力实现自紧密封。
• ‌硬质合金密封面‌：密封副堆焊司太立钴基硬质合金或不锈钢，硬度高、耐磨损、抗擦伤，确保长期频繁启闭后的零泄漏性能。
• ‌柔性石墨填料‌：阀杆密封采用柔性石墨填料，摩擦系数小，密封可靠，适应温度变化，减少维护频率。

3.4 智能控制兼容

• ‌多模式控制‌：电动装置支持就地按钮操作、远程开关量控制及 PLC 模拟量（4-20mA）智能调节，可接入自动化监控系统，实现水仓液位的自动联锁控制。
• ‌转矩保护‌：内置过载保护机制，当阀门遇阻或卡涩时自动切断电源，保护电机及阀杆不受损坏。

4. 应用场景

• ‌矿山水仓‌：用于井下中央泵房吸水井配水，控制大水量的吸入与排出。
• ‌市政给排水‌：大型污水处理厂进出水总管、自来水厂沉淀池排泥及配水。
• ‌电力行业‌：火电厂循环冷却水系统、灰渣水处理系统。
• ‌水利工程‌：水库放水洞、灌溉渠道主干管流量控制。

5. 安装与维护注意事项

• ‌安装方向‌：阀门可安装在管道的任何位置，但建议电动执行机构向上或侧向安装，避免雨水直接积聚在电机顶部。
• ‌管道清洁‌：安装前需清除管道内的焊渣、石块等杂物，防止损伤密封面。
• ‌定期润滑‌：定期对阀杆螺母、梯形螺纹及伞齿轮箱加注润滑脂，保持传动灵活。
• ‌手动切换测试‌：建议每季度进行一次手动/电动切换测试，确保应急手动功能正常可用。
• ‌防潮措施‌：鉴于水仓环境湿度大，应定期检查电气接线盒的密封性，防止湿气侵入导致电路短路。
