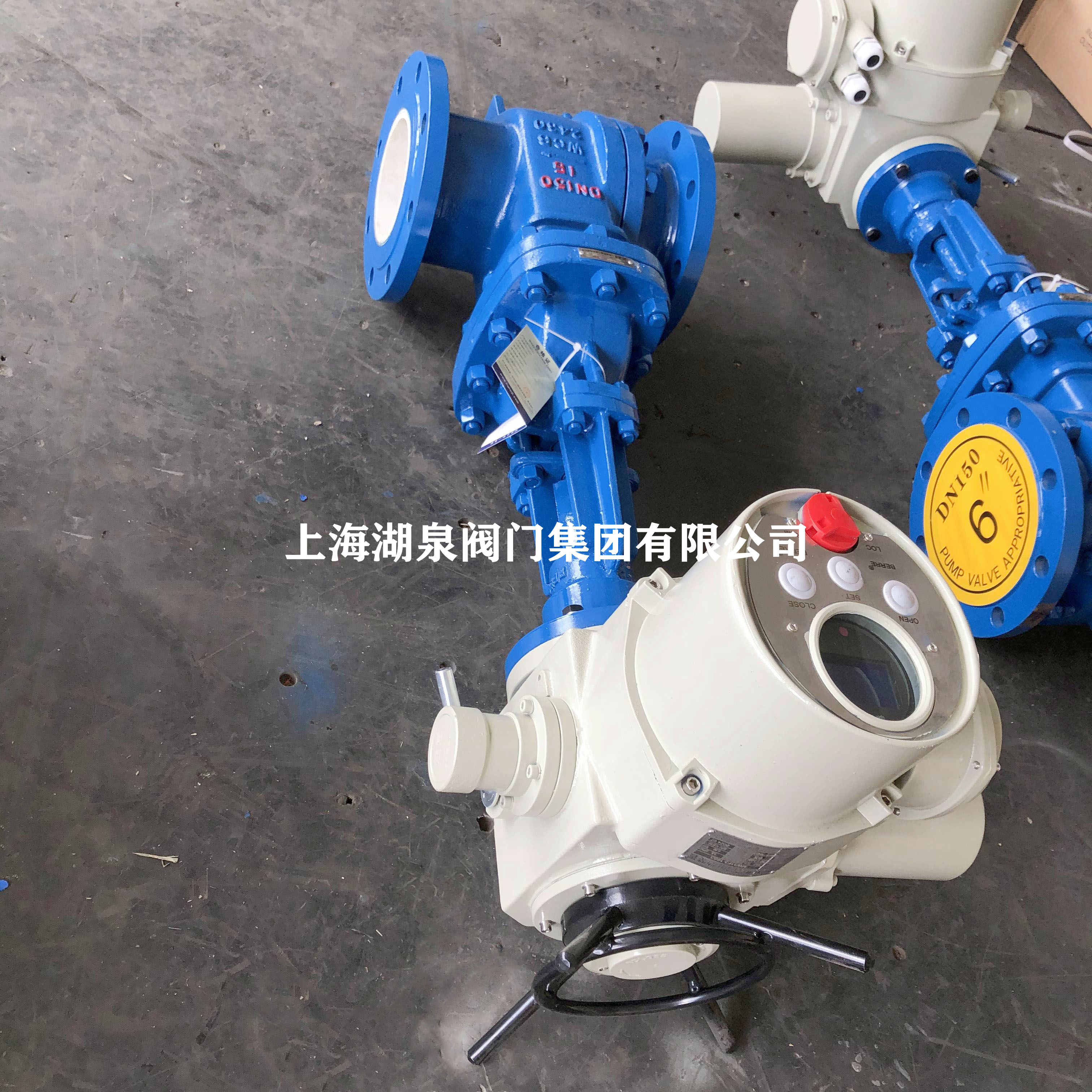

上海湖泉阀门集团有限公司Z941H-25C DN150 智能型一体式电动闸阀是一款广泛应用于工业自动化管路系统中的截断装置，主要由下部的铸钢楔式闸阀和上部的智能型多回转电动执行机构组成。该设备通过一体化设计，实现了阀门的远程自动控制、状态监测及精确启闭，特别适用于石油、化工、电力及水处理等行业的蒸汽、油品及水介质管路。

核心参数与规格

• ‌型号解析‌：‌Z‌代表闸阀，‌9‌代表电动驱动，‌4‌代表法兰连接，‌1‌代表明杆楔式单闸板，‌H‌代表密封面为合金钢（硬质合金），‌25‌代表公称压力PN2.5MPa（25公斤），‌C‌代表阀体材质为碳钢（WCB），‌DN150‌代表公称通径为150mm。
• ‌工作压力与温度‌：公称压力为‌PN2.5 MPa‌，碳钢材质适用温度范围通常为‌-29℃～425℃‌，适用于水、蒸汽、油品等非腐蚀性或弱腐蚀性介质。
• ‌连接标准‌：采用法兰连接，结构长度符合GB/T 12221标准，法兰尺寸符合JB/T 79或GB/T 9113标准，便于现场安装与替换。

智能型一体式执行机构特点

与传统开关型相比，智能型一体式执行机构在控制精度和维护便捷性上具有显著优势：

• ‌一体化集成控制‌：内置微处理器和控制模块，无需外接独立控制箱即可实现就地操作和远程控制。支持接收‌4-20mA‌模拟量信号或开关量信号，可实现阀门开度的精确调节或全开/全关控制。
• ‌高精度定位与反馈‌：具备高分辨率的行程和转矩控制机构，定位精度高，重复性好。配备机械式或电子式阀位指示器，可实时反馈阀门开度、故障状态等信息至中控室。
• ‌防护与安全性能‌：防护等级通常达到‌IP67‌（部分定制可达IP68），具备良好的防尘防水能力；电机绝缘等级多为F级或H级，耐高温性能好。部分型号具备防爆功能（如ExdⅡBT4），适用于易燃易爆环境。
• ‌智能保护功能‌：具备过矩保护、缺相保护、过热保护及行程限位功能。当阀门卡阻或扭矩过大时，执行机构会自动切断电源并报警，防止损坏阀门或电机。

结构与材质优势

• ‌阀体结构‌：采用‌明杆楔式刚性单闸板‌结构，流体阻力小，通道流畅。阀杆经过调质及氮化处理，具有良好的抗腐蚀性和抗擦伤性。
• ‌密封性能‌：密封面堆焊‌司太立（Stellite）钴基硬质合金‌，硬度高、耐磨损、抗擦伤，确保在高温高压工况下的长期密封可靠性，泄漏率极低。
• ‌操作轻便‌：中大口径（如DN150）通常配备推力轴承或滚动轴承，有效降低启闭力矩，使操作更加轻便灵活。

应用场景与注意事项

• ‌典型应用‌：广泛用于火力发电厂的蒸汽管路、石油化工企业的油品输送管线、城市供水及污水处理系统等，作为管路的接通或截断装置。
• ‌安装要求‌：安装时建议阀杆垂直向上，电动执行机构水平放置。初次调试时，需先将阀门手动摇至中间位置，再接通电源，以防相序错误导致阀门损坏。
• ‌维护建议‌：虽然智能型执行机构维护需求较低，但仍需定期检查电气接线是否松动、密封件是否老化，并在长期停用后重新启用前进行手动测试。
