止回阀（Check Valve），又称逆止阀、单向阀或回流阀，是管道系统中至关重要的自动保护类阀门。其核心功能在于允许介质沿单一方向流动，并自动阻止反向流动，从而防止介质倒灌、泵体反转及设备损坏。以下从工作原理、主要分类、选型要点及安装注意事项四个方面进行详细解析。

一、 工作原理

止回阀属于自动阀门无需外部动力驱动，完全依靠介质自身的压力差实现启闭。其工作过程分为两个阶段：

1. ‌正向开启‌：当介质按指定方向流动时流体压力克服阀瓣自重、弹簧力或摩擦力，推动阀瓣离开阀座，通道导通，介质顺畅通过。
2. ‌反向关闭‌：当介质停止流动或出现反向压力时，阀瓣在自重、反向介质压力或弹簧力的共同作用下迅速回落，紧密贴合阀座密封面，切断通道，阻断回流。

这一机制有效避免了因介质倒流引发的水锤效应、设备腐蚀、污染扩散及安全事故。

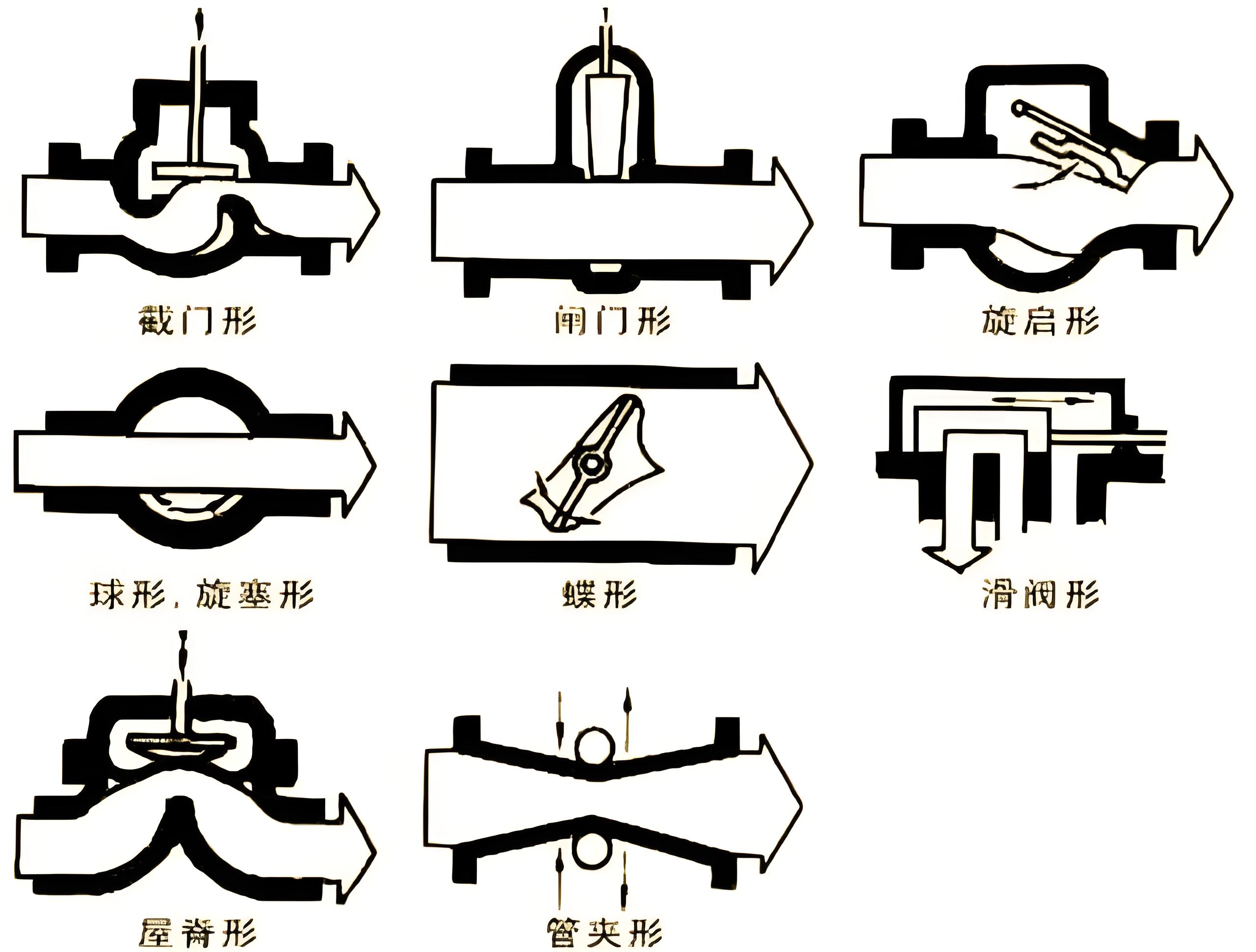

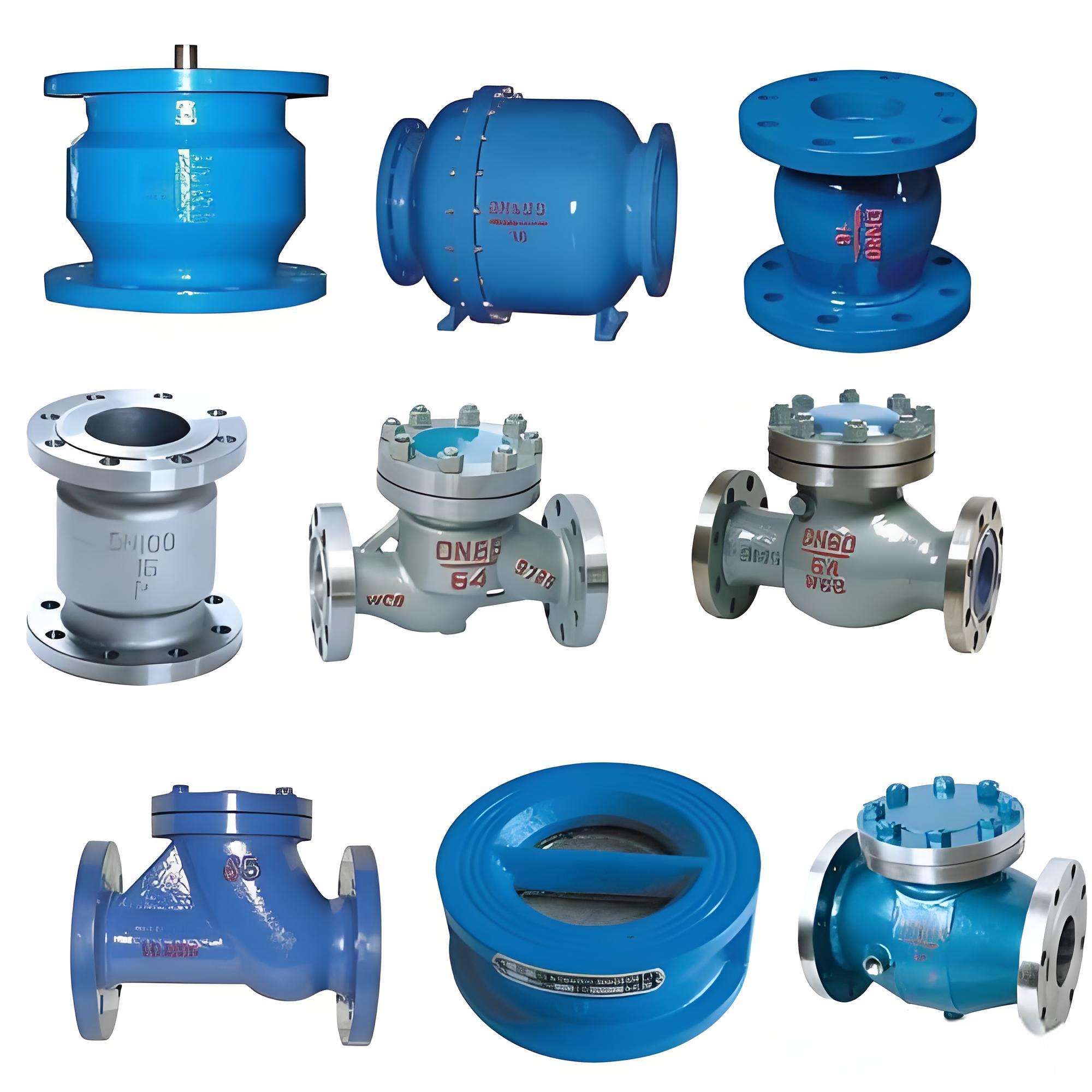

二、 常见类型及特点

根据结构形式和运动方式的不同，止回阀主要分为以下几类，适用于不同工况：

1. 升降式止回阀 (Lift Check Valve)

• ‌结构特征‌：阀瓣沿阀体垂直中心线上下滑动，结构类似截止阀但无阀杆。
• ‌特点‌：密封性能优良，泄漏风险低；但流体阻力较大，压降较高。
• ‌适用场景‌：适用于小口径、高压、清洁介质的管道。
  • ‌立式升降式‌：必须安装在垂直管道上，介质自下而上流动。
  • ‌卧式升降式‌：安装在水平管道上。
• ‌典型型号‌：H41H（法兰连接）、H61Y（对焊高压锻钢）。

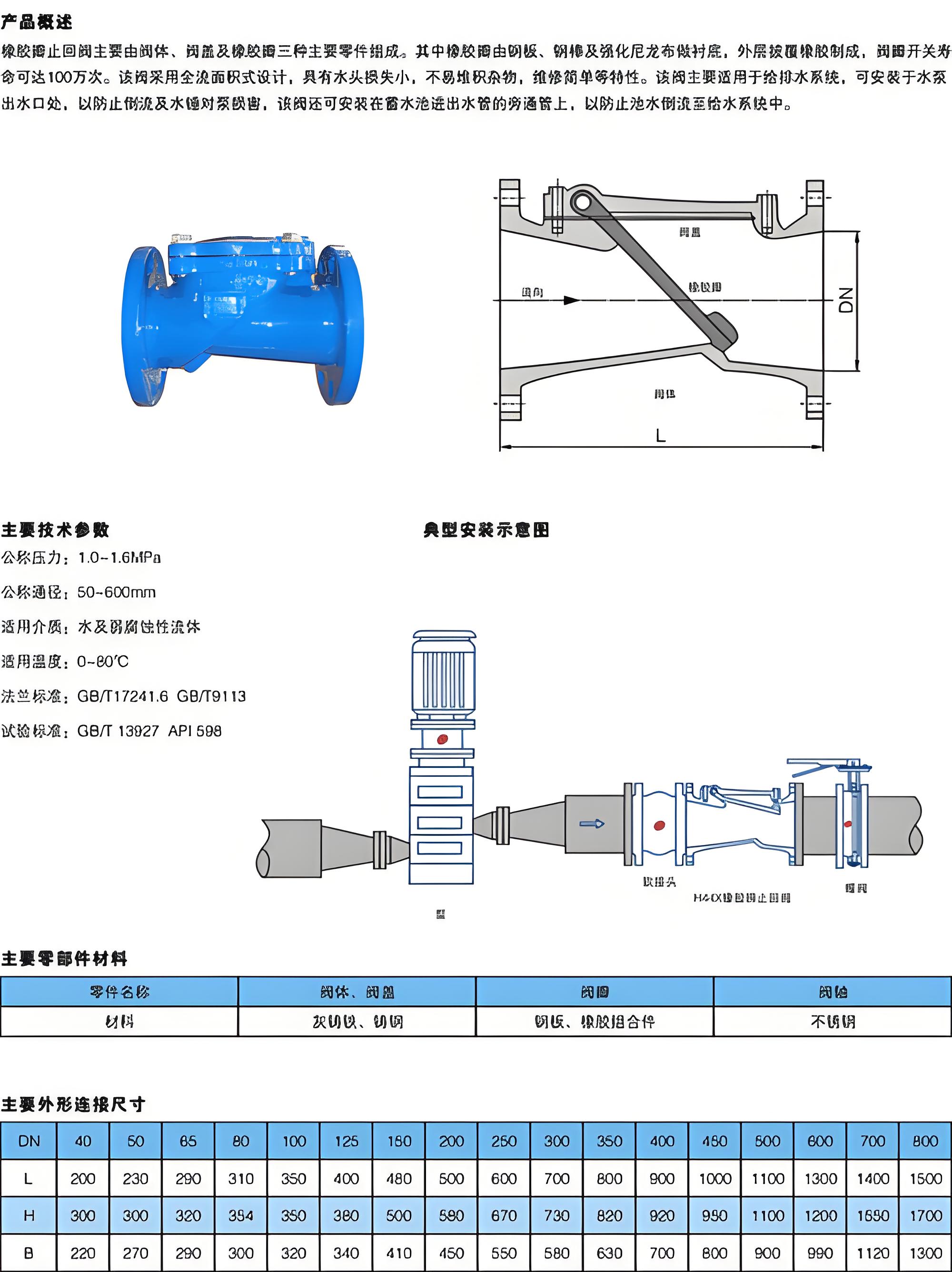

2. 旋启式止回阀 (Swing Check Valve)

• ‌结构特征‌：阀瓣围绕阀座外的销轴旋转，呈“门”状摆动。
• ‌特点‌：流体通道流畅，阻力小，压降低，适合大流量；但关闭时可能产生冲击，对介质清洁度有一定要求。
• ‌适用场景‌：适用于中低压、大口径管道，可安装在水平或垂直管道上（需注意流向）。
• ‌衍生类型‌：
  • ‌缓闭旋启式‌：配备液压缓冲装置，用于消除水锤，常用于水泵出口。
  • ‌双瓣旋启式‌：减小尺寸和重量，降低关闭冲击。
• ‌典型型号‌：H44H（法兰旋启硬密封）、HH44X（缓闭消声球墨铸铁）。

3. 蝶式止回阀 (Butterfly Check Valve / Wafer Type)

• ‌结构特征‌：阀瓣为圆盘状，绕阀体内的中心轴或偏心轴旋转。通常采用对夹式连接。
• ‌特点‌：结构紧凑、体积小、重量轻、安装方便；但密封性相对较弱，一般仅适用于低压场合。
• ‌适用场景‌：空间受限、低压大流量的循环水系统、暖通空调系统。
• ‌典型型号‌：H76W（对夹双瓣蝶式）。

4. 其他特殊类型

• ‌球形止回阀‌：阀瓣为球体，利用导向套限制运动轨迹。适用于含颗粒、泥浆等易堵塞介质，防卡堵能力强。
• ‌轴流式止回阀‌：阀瓣沿轴线移动，流线型设计使流体阻力极小，响应速度快，常用于高压电站锅炉给水系统。
• ‌衬氟止回阀‌：阀体内衬氟塑料，专用于强腐蚀性介质（如浓酸、碱）。
• ‌家用止逆阀‌：多用于厨房排烟道或卫生间排气道，防止油烟、异味倒灌，材质多为ABS塑料或不锈钢，常带硅胶密封圈。

三、 选型核心要点

选择合适的止回阀需综合考虑以下因素：

四、 安装与维护注意事项

1. ‌方向确认‌：安装前务必核对阀体上的箭头方向，确保与介质流动方向一致。‌严禁反向安装‌。
2. ‌安装方位‌：
   • 升降式止回阀需严格按说明书要求安装（立式装垂直管，卧式装水平管）。
   • 旋启式止回阀在垂直管道安装时，介质必须自下而上流动，以保证阀瓣能靠自重顺利关闭。
3. ‌支撑保护‌：大型止回阀不应承受管道重量，应设置独立支架，避免阀门变形导致泄漏。
4. ‌配套使用‌：建议在止回阀前端安装过滤器，防止杂质卡住阀瓣；在重要管路中，止回阀后宜加装切断阀（如闸阀），以便检修。
5. ‌定期维护‌：定期检查阀瓣开合灵活性及密封面磨损情况，特别是用于粘稠或易结晶介质的阀门，需防止结垢导致失效。
