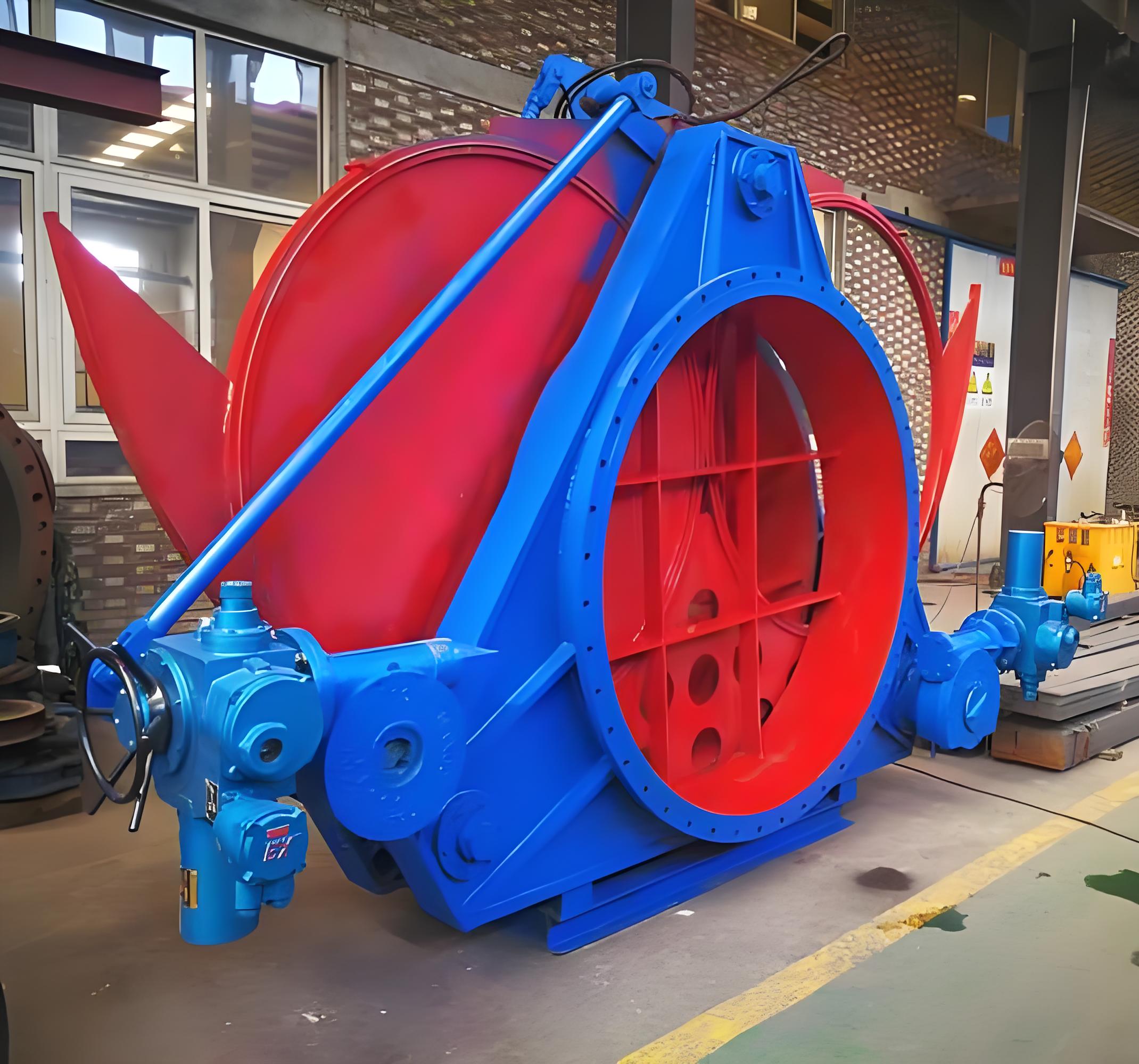

上海湖泉阀门集团有限公司F943X-2.5 电动扇形盲板阀（又称电动扇形眼镜阀）是一种专为高安全性要求设计的管道气体切断设备，特别适用于大口径煤气管路的绝对切断。该阀门严格遵循 GB6222《工业企业煤气安全规程》及 GB9115 钢制管法兰标准制造，具备结构新颖、密封可靠、操作自动化程度高等特点，是冶金、化工、环保及市政燃气行业中不可或缺的关键安全组件。

一、 产品概述与工作原理

F943X-2.5 系列阀门采用独特的“三点式锁紧”扇形闸板结构，由左阀体、右阀体、扇形闸板、不锈钢波纹管（或补偿器）、电动驱动装置及电动夹紧装置组成。其核心工作原理分为两个独立动作阶段：

• ‌松开/夹紧动作‌：通过电动推杆或蜗轮传动机构驱动丝杆螺母，使左右阀体产生轴向位移，实现密封副的脱离或压紧。
• ‌启闭动作‌：在阀体松开后，驱动扇形闸板绕轴心旋转，完成从通孔到盲板的切换，从而实现介质的流通或切断。

这种“先松开、再翻转、后夹紧”的动作逻辑，有效避免了密封圈在摩擦中受损，确保了阀门在长期频繁操作下的密封性能和使用寿命。

二、 DN600 规格技术参数

针对用户关注的 DN600 大口径规格，该型号阀门的具体技术指标如下：

• ‌公称通径‌：DN600 mm
• ‌公称压力‌：PN2.5 (0.25 MPa)
• ‌适用介质‌：煤气、高炉煤气、转炉煤气及其他有毒、有害、易燃气体
• ‌驱动方式‌：电动（可选配防爆型电动装置，支持远程集中控制）
• ‌启闭时间‌：≤60 秒
• ‌连接标准‌：法兰连接符合 JB/T81-94 或 GB9115 标准
• ‌主要材质‌：
  • 阀体、闸板：碳钢（WCB）或铸钢
  • 密封圈：丁腈橡胶（NBR）、硅橡胶或氟橡胶（根据介质温度选择）
  • 丝杆、连接轴：不锈钢或碳钢镀铬

‌DN600 外形参考尺寸（单位：mm）：‌

• ‌D (法兰外径)‌：755
• ‌D1 (螺栓孔中心圆直径)‌：705
• ‌b (法兰厚度)‌：26
• ‌n-φd (螺栓孔数量及直径)‌：20-φ26
• ‌L (结构长度)‌：约 600-680 mm（具体视厂家结构设计略有差异，安装时需预留轴向位移空间）

三、 性能优势

• ‌绝对切断，安全可靠‌：扇形盲板结构实现了物理隔离，相比蝶阀、闸阀等截断阀，能提供零泄漏的绝对切断效果，特别适合煤气等危险介质的检修隔离。
• ‌密封寿命长‌：密封圈镶嵌于闸板上，仅在夹紧瞬间受力，启闭过程中无摩擦，大幅延长了密封件的使用寿命，降低了维护成本。
• ‌自动化程度高‌：配备专用电动执行机构，可实现单台就地控制或多台联网远程集中控制，部分高端型号支持智能型电动执行器，无需额外控制箱即可接入 DCS/PLC 系统。
• ‌适应性强‌：根据介质温度不同，可选配不同材质的密封圈。丁腈橡胶适用于 -20℃~100℃，硅橡胶适用于 -20℃~250℃，氟橡胶可耐受高达 300℃ 的高温环境。

四、 安装与维护注意事项

• ‌支架固定‌：由于 DN600 属于大口径阀门，自重较大且动作时产生推力，安装时必须设置独立的支架固定阀门底座，确保管道外力不作用于阀体上。
• ‌预留位移空间‌：阀门在松开夹紧过程中，左右阀体会有 16-20mm 的轴向位移。安装时，管道系统必须具备相应的弹性变形能力或预留位移空间，建议采用波纹补偿器配合安装。
• ‌安全操作规范‌：
  • 开启前，务必确认阀门前后的压差平衡，并先关闭上游的蝶阀或截止阀，防止介质外溢。
  • 严禁在阀板下站人，以防意外掉落造成伤害。
  • 定期检查电动装置的限位开关是否灵敏，确保夹紧到位。
• ‌维护保养‌：定期清理丝杆上的灰尘和杂物，加注润滑脂；检查密封圈是否有老化裂纹，发现损坏应及时更换。

五、 应用领域

• ‌冶金行业‌：高炉、转炉、焦炉煤气管网的切断与隔离。
• ‌化工行业‌：有毒、易燃气体管道的检修隔离。
• ‌环保能源‌：垃圾焚烧发电、生物质发电中的烟气或沼气切断。
• ‌市政燃气‌：大型输配气管网的安全截断。
