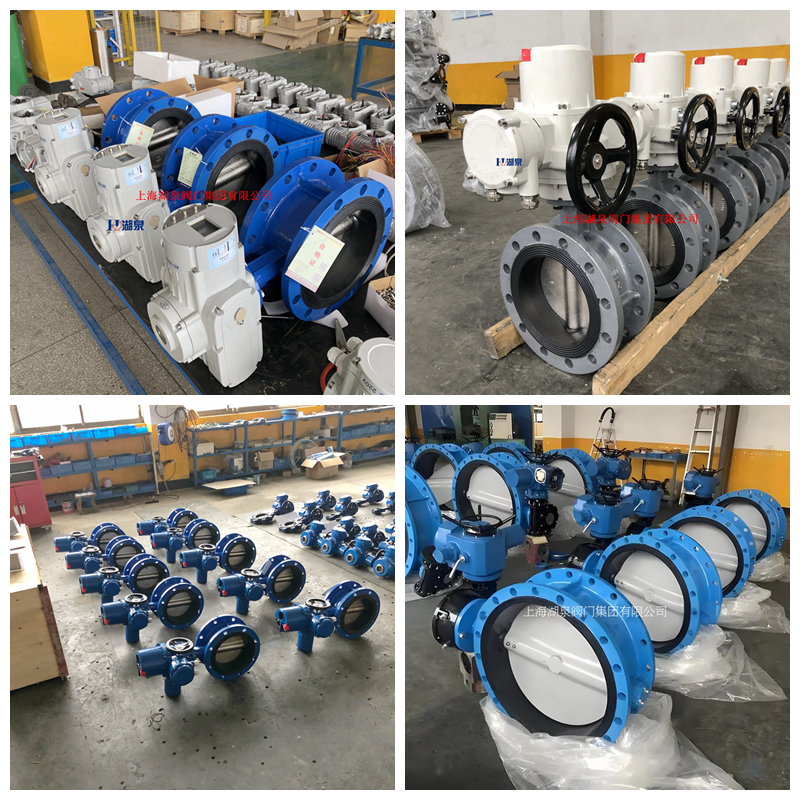

产品名称：电动蝶阀D941X-16 DN80（法兰式）[ 2026-01-04 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

产品介绍
电动蝶阀D941X-16 DN80是一种法兰连接的调节型阀门，专为工业自动化控制设计，适用于DN80通径、公称压力1.6MPa的管道系统。‌该阀门由电动执行机构与蝶阀阀体集成，‌ 支持多种电源输入（如AC220V、AC380V、DC24V等）和控制信号（4~20mA、0~10VDC或1~5VDC），可实现流量的精确比例调节与截流控制；其结构紧凑、体积小、重量轻，安装便捷，无需额外机械加工即可替换手动阀门。‌
关键参数包括：
- ‌通径范围‌：DN50~DN500mm（DN80属常见规格）
- ‌公称压力‌：PN1.6MPa
- ‌适用温度‌：-15℃至100℃（软密封材料如EPDM或NBR限制，EPDM可达120℃，NBR限68℃）
- ‌阀体材质‌：球墨铸铁、铸钢或不锈钢（如304/316L）
- ‌阀板材质‌：球墨铸铁或不锈钢（如304不锈钢）
- ‌阀轴材质‌：碳素钢或不锈钢（如410不锈钢）
- ‌密封材料‌：EPDM、NBR或耐磨橡胶，支持软密封可选
- ‌防护等级‌：IP67，可选防爆型（ExdⅡBT4）
- ‌动作时间‌：典型值15秒至60秒（取决于型号）
- ‌输出力矩‌：覆盖50N·m至2000N·m范围‌
原理:

该阀门采用中线型或无销结构设计，阀板与阀轴通过内销连接，避免冲蚀导致的故障；流通能力大、流阻小，具备自清扫功能以减少介质残留，适用于水、空气、油品、弱酸性介质及粘稠、含颗粒或纤维的流体；广泛用于水处理、化工、电力、造纸、食品等行业的自动控制系统，支持双向密封且安装方向不受限制。‌

使用注意事项：
- 严禁接错电源相序
- 通电时禁止手动操作
- 户外使用需加装防护盖
- 定期检查密封件，避免超负荷运行
