1. 产品概述

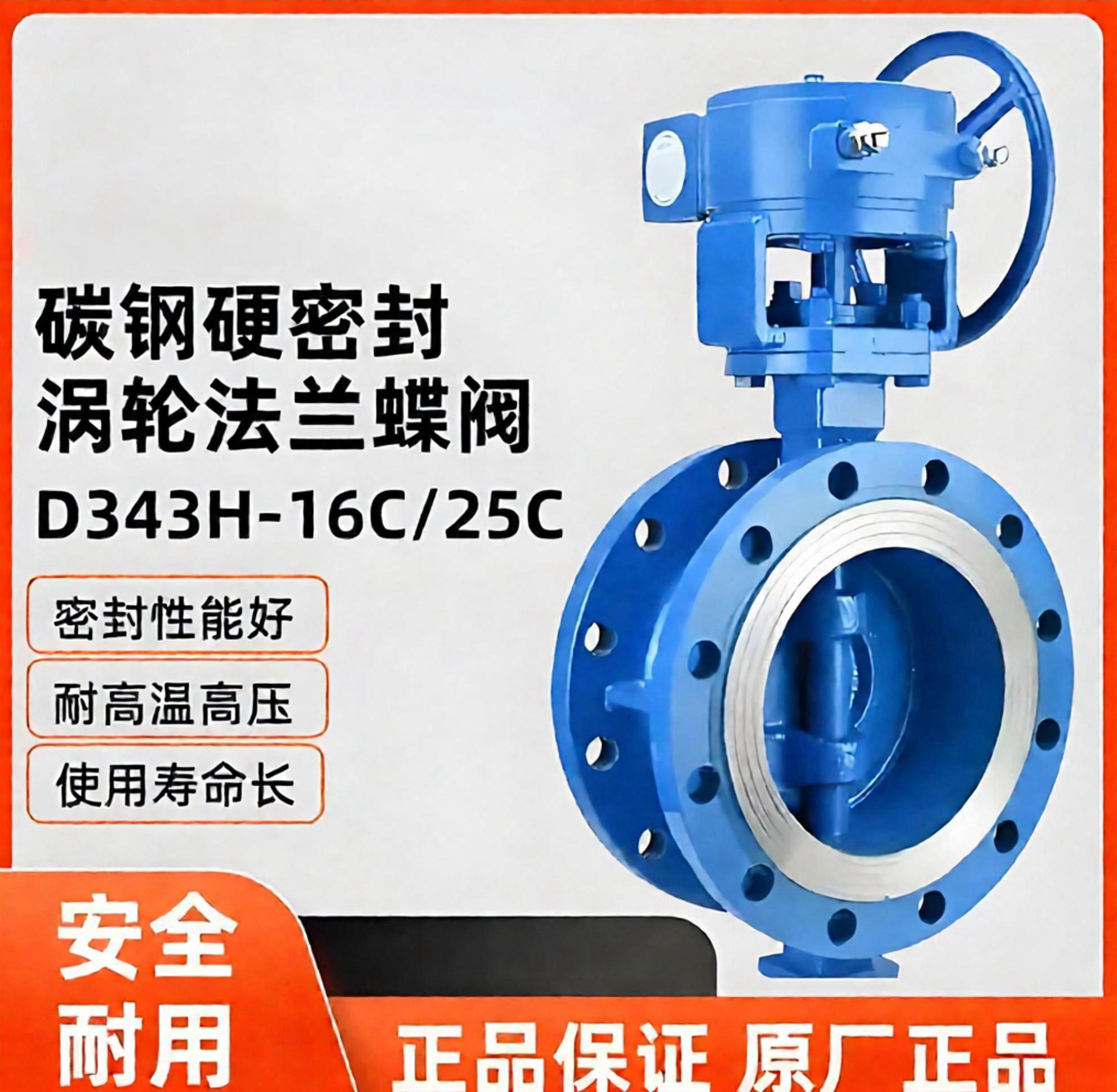

上海湖泉阀门集团有限公司D343H-16C DN250 是一款高性能的三偏心硬密封法兰蝶阀。该阀门采用先进的三维偏心结构设计，结合金属硬密封与弹性密封的双重优势，专为中高压、高温及复杂工况下的流体控制而设计。其公称通径为 DN250（10英寸），公称压力为 1.6MPa，阀体材质通常为铸钢（WCB），适用于石油、化工、电力、冶金、给排水及市政建设等领域的管道系统，主要起到截断介质和调节流量的作用。

2. 型号含义解析

• ‌D‌：代表蝶阀（Butterfly Valve）。
• ‌3‌：代表传动方式为蜗轮传动（Turbo Drive），操作省力，适合大口径阀门。
• ‌4‌：代表连接方式为法兰连接（Flange Connection）。
• ‌3‌：代表结构形式为三偏心（Triple Eccentric），这是实现零泄漏和长寿命的关键设计。
• ‌H‌：代表密封面材料为合金钢或硬质合金（Hard Seal），具备耐高温、耐磨损特性。
• ‌16‌：代表公称压力为 1.6MPa（即16公斤压力）。
• ‌C‌：代表阀体材质为碳钢（Cast Steel，通常指WCB）。
• ‌DN250‌：代表公称通径为 250mm。

3. 核心结构与工作原理

3.1 三偏心设计

与传统同心或双偏心蝶阀不同，D343H 采用三偏心结构：

• 阀杆轴线偏离蝶板中心。
• 阀杆轴线偏离管道中心。
• 密封锥面中心线与管道中心线成一定角度。
  这种设计使得蝶板在开启和关闭过程中，密封面之间无摩擦接触，仅在完全关闭瞬间才进行密封压紧。这不仅消除了密封面的磨损，还实现了“越关越紧”的自密封效果，显著延长了阀门使用寿命。

3.2 硬密封技术

密封副两侧均采用金属材料（如阀座堆焊硬质合金，蝶板表面硬化处理）。相比橡胶软密封，硬密封具有优异的耐高温（可达300℃-425℃，具体视密封面材料而定）、耐高压和抗腐蚀性能，能够适应蒸汽、油品、煤气等苛刻介质。

4. 主要技术参数

5. 产品优势

• ‌零泄漏密封‌：三偏心结构配合精密加工的金属密封面，确保在双向压力下均能实现气密性无泄漏。
• ‌超长寿命‌：开启过程中密封面无摩擦，避免了传统蝶阀密封面易磨损、易老化的问题，维护周期长。
• ‌操作轻便‌：蜗轮传动机构具有减速增扭作用，使得 DN250 大口径阀门的操作扭矩小，开关轻松灵活。
• ‌流阻极小‌：全开状态下，蝶板厚度是介质流经阀体的唯一阻力，流道畅通，压力损失小，节能效果显著。
• ‌适应性强‌：耐高温、耐高压、耐腐蚀，可广泛应用于水、蒸汽、油品、空气、煤气、酸碱液等多种介质。
• ‌安装维护方便‌：结构紧凑，体积小，重量轻，可在任意位置安装，且密封件可更换，降低了后期运维成本。

6. 应用领域

• ‌能源电力‌：热电厂蒸汽管道、循环水系统。
• ‌石油化工‌：原油输送、成品油管线、化工原料管道。
• ‌冶金钢铁‌：高炉煤气、热风炉系统、除尘管道。
• ‌市政建设‌：大型给排水管网、供热管网。
• ‌轻工造纸‌：浆料输送、蒸汽加热系统。

7. 安装与使用注意事项

• ‌方向确认‌：安装前请确认阀体上的箭头方向与介质流向一致，虽然三偏心蝶阀通常支持双向密封，但按设计流向安装可获得最佳性能。
• ‌法兰对接‌：安装时，管道法兰面应与阀门法兰面平行，螺栓应对称均匀紧固，严禁单边强行紧固，以免导致阀体变形或泄漏。
• ‌清洁管道‌：安装前需清除管道内的焊渣、石块等杂物，防止损伤密封面。
• ‌调试操作‌：初次使用前，应进行全开全闭操作测试，检查蜗轮箱是否灵活，限位是否准确。
• ‌定期维护‌：虽然该阀门免维护周期长，但仍建议定期检查蜗轮箱润滑油情况及外部螺栓紧固状态。

8. 选型提示

在订购 D343H-16C DN250 蝶阀时，为确保选型准确，建议提供以下信息：

• 介质的具体成分、温度及压力波动范围。
• 是否需要配备电动、气动执行器或限位开关、手轮等附件。
• 法兰连接标准（如国标 GB、美标 ANSI、德标 DIN 等）。
• 特殊防腐要求（如阀板喷涂尼龙、聚四氟乙烯等）。
