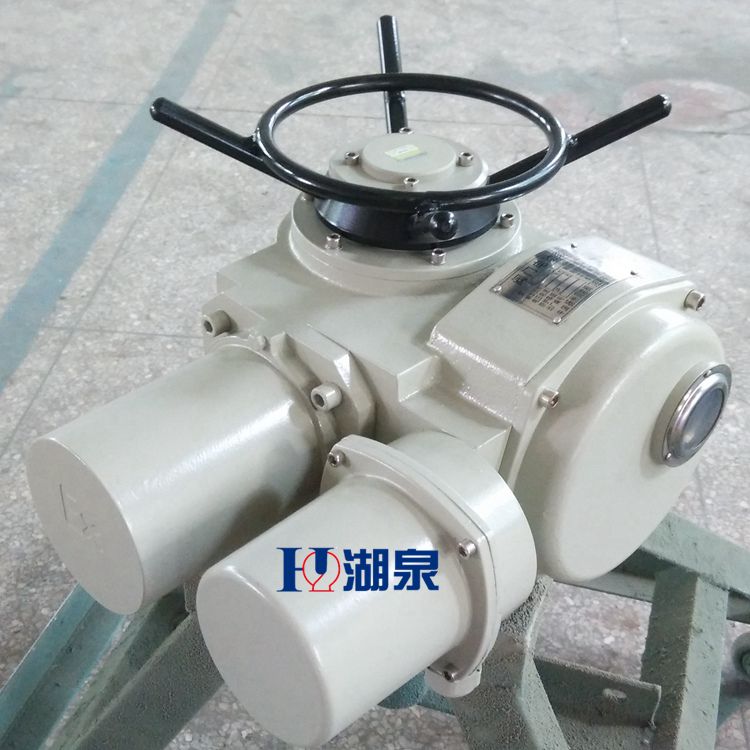

产品名称：西门子2SA3系列多回转电动执行机构[ 2013-06-09 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
多回转电动执行机构产品概述
西门子2SA3系列多回转电动执行机构适用于对开环控制或闭环控制系统中各类闸阀、截止阀及调节阀等阀门进行控制或调节的一种装置，防护等级最高可达IP68。2SA30开关型电动执行机构输出转矩范围：10Nm-4000Nm，转速范围：5-160rpm；2SA35调节型电动执行机构输出转矩范围；15Nm－2800Nm，转速范围：5-40rpm。多回转电动执行机构的特点
1、该系列产品是吸收西门子公司的先进技术;
2、设计先进、系列齐全，能充分满足电站、石化、冶金、矿山等行业自动化控制的要求;
3、结构合理、通用性强、可适应各种配套功能的需要，在2SA30上加装电机控制盒（LK）可实现就地操作，方便安装和使用，节省费用;
4、能提供二个以上的中途信号（即开关向中途信号）;
5、具有防尘、防水功能，其防护等级为IP67，应用户要求亦可提供防护等级为IP68的电动装置;
6、调整方便、控制精度高。
多回转电动执行机构技术条件
1、环境温度：-20℃～+80℃
2、工作制式：S2-15min短时工作制
3、电 源：三相380V 50Hz
4、防护等级：IP67、IP68（特殊定货）
5、行程精度：≤0.5％
6、转矩精度：≤10％
7、连接尺寸：按GB12222或JB2920执行
西门子2SA3系列多回转电动执行机构性能参数表
S系列
型
号2SA
30102SA
30112SA
30122SA
30202SA
30212SA
30222SA
30302SA
30312SA
30322SA
30402SA
30412SA
3042控制转距
最
大
值30Nm60Nm125Nm250Nm500Nm1000Nm2000Nm4000Nm最
小
值10Nm20Nm40Nm80Nm160Nm315Nm630Nm1250Nm输出
转速5-160r/min5/40r/min法兰号
GB12222
ISO5210F07F10F14F16F25F30电机
工作
制式S2制式 15min
电机
三相异步电动机F级
质量
26275054110115220235西门子2SA3系列多回转电动执行机构性能参数表
R系列
型
号2SA
35102SA
35112SA
35122SA
35202SA
35212SA
35222SA
35302SA
35312SA
35322SA
35402SA
35412SA
3542控制转距
最
大
值20Nm40Nm80Nm175Nm350Nm700Nm1400Nm2800Nm最
小
值15Nm30Nm60Nm125Nm250Nm500Nm1000Nm2000Nm整定
转距15Nm30Nm60Nm125Nm250Nm500Nm1000Nm2000Nm输出
转速5至405至145至10法兰号GB12222
F07F10F14F16F25F30工作
制式S4制式（间歇工作制，机械制动）。S5（间歇工作制，可带电制动）。最小负载持续率10%，最所操作次数1200c/h。
电机
三相异步电动机，带及不带制动器，绝缘等级F级，带PTC热敏元件。
质量(kg)
26275055110116220235
