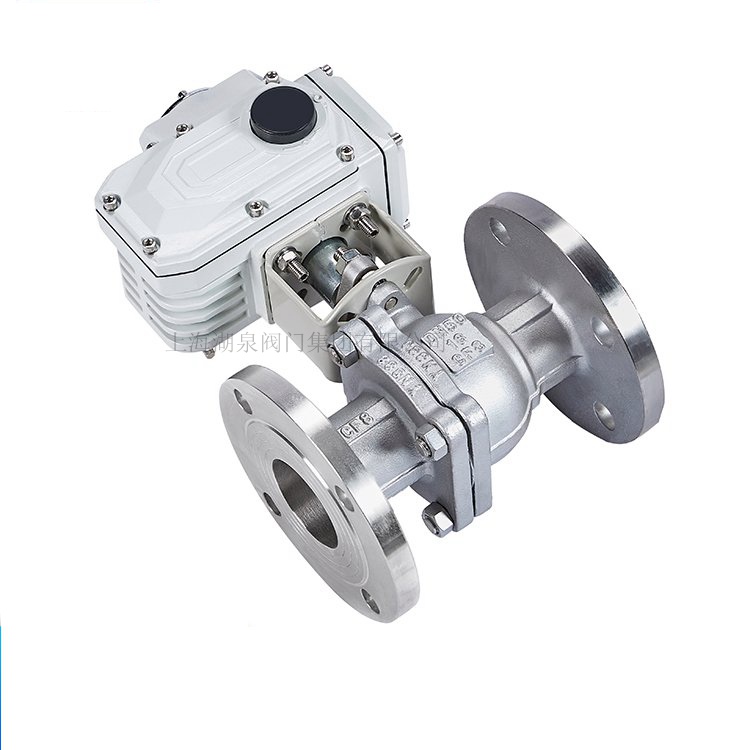

产品名称：q941f-16c,DN150电动球阀[ 2023-08-16 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、q941f-16c,DN150电动球阀产品介绍

上海湖泉阀门集团有限公司型号 Q941F-16C 电动球阀与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,电源即可控制运转，该产品是球阀与电动执行器通过机械的连...被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，采用角行程电动执行器(DSR、PSQ、HQ、DZW)及球阀阀体组成。采用一体化结构,有输入控制信号(4～20mA DC或1～5V DC)及单相电源即可控制运转,是衬氟球阀的延伸产品,为各种强腐蚀性介质的启闭控制而设计,专业生产电动球阀电动阀,全国成熟案例可供考察,货源充足电动球阀电动阀多年经验,电动球阀电动阀,一站式解决方案,性能稳定。

二、q941f-16c,DN150电动球阀产品技术参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Q941F-16C	16	1.6	≤ 180	水、气、油
Q941F-25C	25	2.5
Q941F-40C	40	4.0
Q941Y-16C	16	1.6	≤ 425	水、气、油含颗粒介质
Q941Y-25C	25	2.5
Q941Y-40C	40	4.0
Q941F-16P	16	1.6	≤ 180	硝酸类
Q941F-25P	25	2.5
Q941F-40P	40	4.0
Q941Y-16P	16	1.6	≤ 450	水、气、油含颗粒介质
Q941Y-25P	25	2.5
Q941Y-40P	40	4.0
Q941F-16R	16	1.6	≤ 180	硝酸类
Q941F-25R	25	2.5
Q941F-40R	40	4.0
Q941Y-16R	16	1.6	≤ 450	水、气、油含颗粒介质
Q941Y-25R	25	2.5
Q941Y-40R	40	4.0
Q941F-16I	16	1.6	-29~150	水、蒸汽、气体、油品等

Q941F、Q941Y 型（PN16）型法兰连接浮动硬密封电动球阀外形及结构尺寸（mm）
DN	L	D	H	H1	L0	重量 / kg
15	130	95	340	39	120	25
20	130	105	353	43	120	26
25	140	115	353	48	120	27
32	165	135	378	58	120	28
40	165	145	378	62.5	120	30
50	200	160	405	76	418	37
65	220	180	435	86	418	42
80	250	195	450	100	418	51
100	280	215	570	131	418	90
125	320	245	592	148	418	125
150	360	280	623	173	585	178
200	457	335	689	219	585	243
250	533	405	765	260	585	380
300	610	460	885	305	585	535
