产品名称:电动暗杆楔式闸阀z945t-2.5[ 2022-08-12 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 更多请点击:  闸阀

    一、电动暗杆楔式闸阀z945t-2.5 产品介绍

    上海湖泉阀门有限公司电动暗杆楔式闸阀z945t-2.5是由多回转电动执行器与楔式闸阀组成,主要用来接通或截断管路中的介质,适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。楔式电动闸阀广泛应用于水利、建筑、消防、电力、环保、石油、化工、医药等各个领域。操作方式有:手动、齿轮传动、电动、气动等。DN50~600mm应用规范 设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材 料:碳钢 不锈钢。

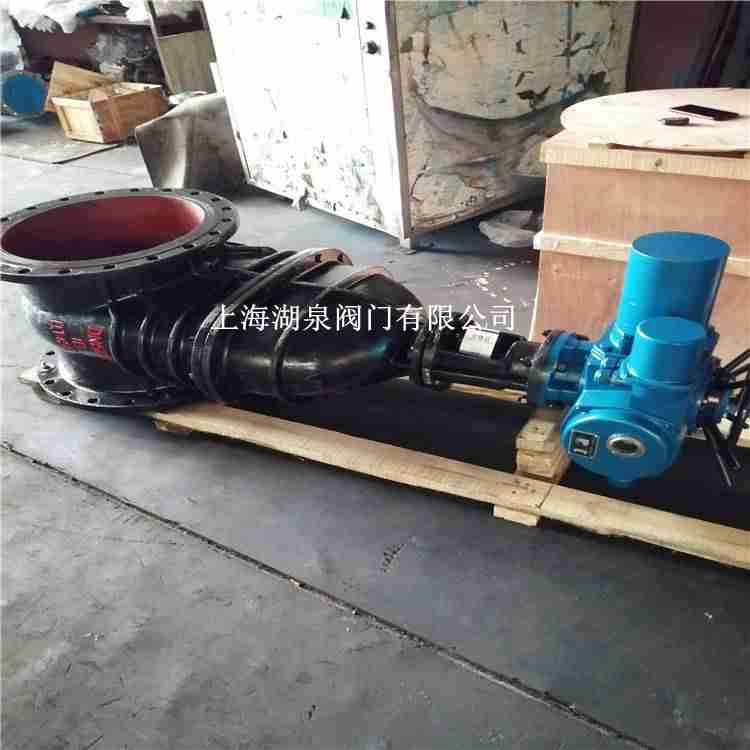

    电动暗杆楔式闸阀z945t-2.5

    二、电动暗杆楔式闸阀z945t-2.5 主要零件材料

    零件名称 材 料
    Z945T-10 Z945W-10
    阀体、阀盖 灰铸铁 灰铸铁
    闸 板 灰铸铁+黄铜 灰铸铁
    阀 杆 碳钢(铜) 碳钢(铜)
    阀杆螺母 青铜(球铁) 青铜(球铁)

    三、电动暗杆楔式闸阀z945t-2.5性能规范

    型号 公称压力 (MPa) 试验压力 适用温度 (℃) 适用介质
    强度(水) (MPa) 密封(水) (MPa)
    Z945T-10 1.0 1.5 1.1 ≤100 蒸气、水、
    Z945W-10 ≤100 油品

    四、电动暗杆楔式闸阀z945t-2.5主要尺寸

    型 号 公称通径 DN(mm) 尺寸 重量 (KG)
    L D D1 D2 b-f z-фd H H1 L1 L2
    Z945T/W -10 100 229 215 180 155 22-3 8-ф18 757 594 161 391 88
    125 254 245 210 185 24-3 8-ф18 802 639 161 391 10
    150 267 280 240 210 24-3 8-ф23 843 680 161 391 122
    200 330 335 295 265 26-3 8-ф23 993 830 161 391 178
    250 380 390 350 320 28-3 12-ф23 1097 934 161 391 239
    300 420 440 400 368 28-4 12-ф23 1194 1082 215 299 323
    350 450 500 460 428 30-4 16-ф23 1269 1157 215 299 431
    400 480 565 515 484 32-4 16-ф25 1445 1333 215 299 555
    500 540 670 620 585 34-4 20-ф25 1658 1546 215 299 908
    600 600 780 725 685 36-5 20-ф30 1758 1646 215 299 1148
    700 660 895 840 800 40-5 24-ф30 1976   258 318 1800
    800 720 1010 950 905 44-5 24-ф34 2136   258 318 2340

    订货时请注明:
    一、、产品型号 、公称通径DN,压力、介质工作温度范围 、阀体、阀塞套筒材质 、是否带附件,说明型号 、是否有其它特殊要求
    二、若已经由设计单位选定我公司的电动暗杆楔式闸阀型号,请您根据参数直接与我们销售中心订购。
    三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们可以为您提供专业的解决方案,如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
