减压阀Y43H-16C DN50减压阀Y43H-16C DN100技术参数

[ 2025-01-07 ]

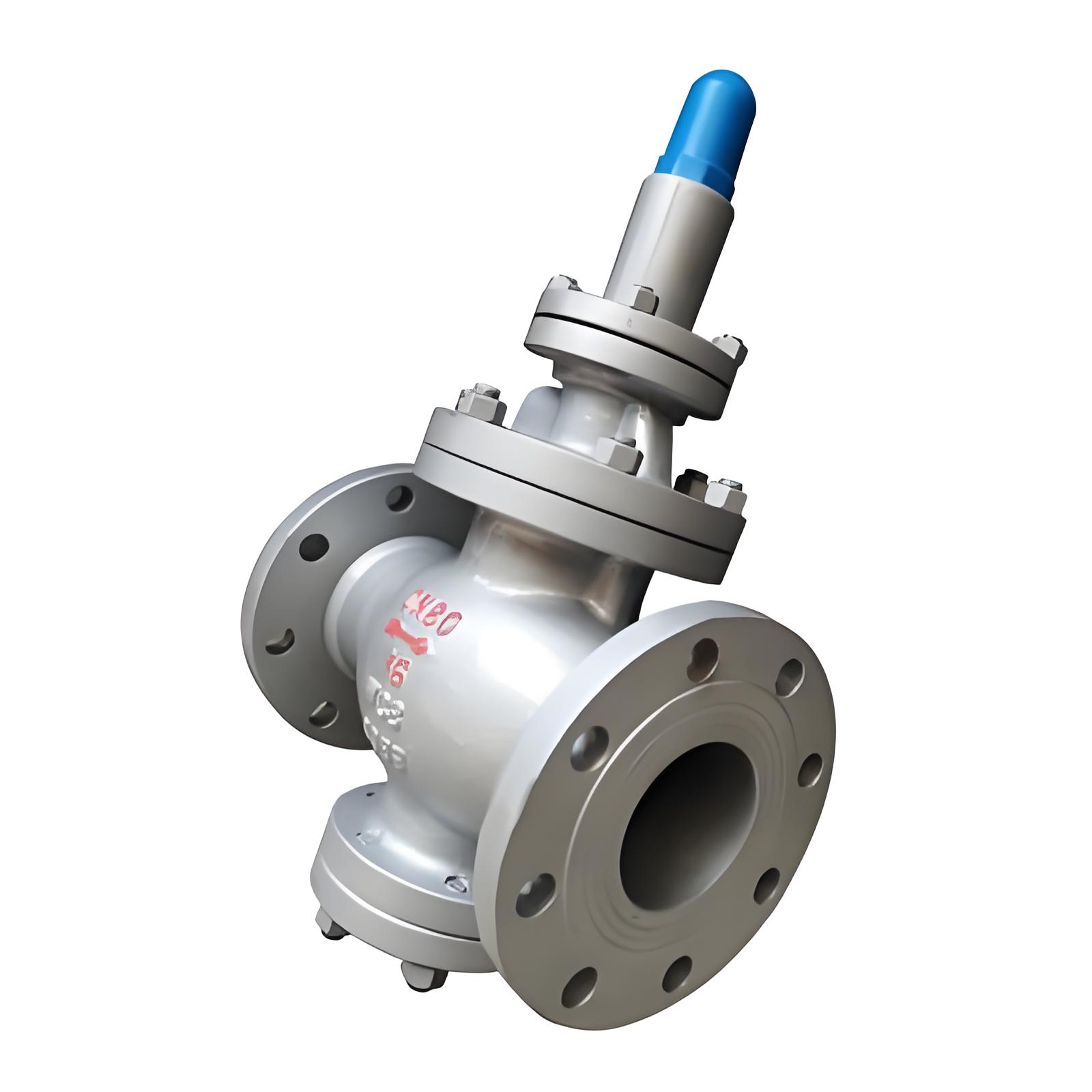

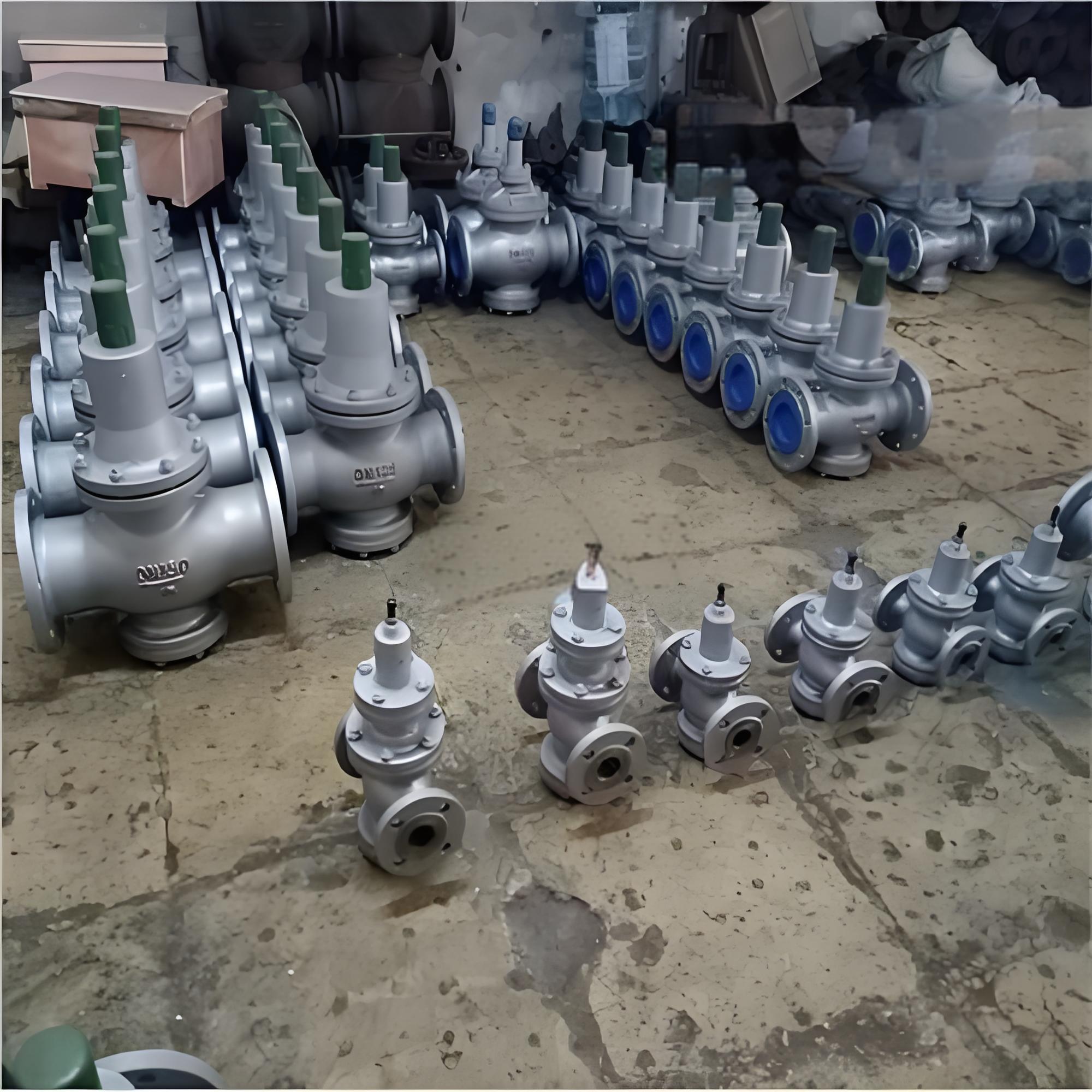

Y43H-16C减压阀是一种先导活塞式减压阀，由主阀和导阀两部分组成。主阀包括阀座、主阀盘、活塞、缸套和弹簧等零件，而导阀则包括阀座、阀瓣、膜片、弹簧和调节弹簧等零件。通过调节调节弹簧的压力来设定出口压力，利用膜片感知出口压力的变化，通过导阀的启闭驱动活塞调节主阀节流部位过流面积的大小，从而实现减压稳压功能‌。
减压阀

应用场景

主要用于蒸汽管路，适用于城建、化工、冶金、石油、制药、食品、饮料和环保等行业。它能够在进口压力或流量变动时，依靠介质本身的能量自动保持出口压力在小范围内波动，具有出色的减压稳压性能‌。

技术参数和性能指标

‌公称压力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
‌壳体试验压力‌：2.4 Mpa、3.75 Mpa、6.0 Mpa、9.6 Mpa、15.0 Mpa、24 Mpa
‌密封试验压力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
‌最高进口压力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
‌出口压力范围‌：0.1-1.0 Mpa、0.1-1.6 Mpa、0.1-2.5 Mpa、0.5-3.5 Mpa、0.5-3.5 Mpa、0.5-4.5 Mpa

这些参数确保了减压阀在不同工作环境下都能稳定可靠地运行‌。

产品性能参数

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀主要性能参数
型号	PN	进口参数		出口压力 / MPa	出口压力 / MPa	适用介质
型号	PN	温度 / ℃	压力 / MPa	出口压力 / MPa	出口压力 / MPa	适用介质
Y43H-16	16	≤200	1.6	0.05~1.0	±0.05	蒸汽
Y43H-16C
Y43H-16Q

产品零部件材料

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀零部件材料
型号	材料
型号	阀体、上阀盖、下阀盖	主副阀瓣、主副阀座、活塞	主副弹簧	调节弹簧	膜片	活塞环
Y43H-16	HT2000	不锈钢	铬钒钢	硅锰钢	不锈钢	合金耐磨铸铁
Y43H-16C	WCB
Y43H-16Q	QT450-10

产品外形及结构尺寸

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×ød	H1	H2	重量 / kg
25	180	115	85	65	18	4×ø18	100	290	16
32	200	135	100	78	18	4×ø18	100	290	17
40	220	145	110	85	20	4×ø18	105	310	22
50	250	160	125	100	20	4×ø18	105	310	24
65	280	180	145	120	20	4×ø18	105	310	25
80	310	195	160	135	22	8×ø18	160	340	50
100	350	215	180	155	24	8×ø18	160	340	52
125	400	245	210	185	26	8×ø18	195	375	88
150	450	280	240	210	28	8×ø23	195	375	94
200	550	335	295	265	30	12×ø23	225	475	151
