电动阀门的正确接线方法知道吗?有图解

[ 2023-07-19 ]
电动阀门的正确接线方法知道吗?有图解———不同的电动阀门的接线方式也是不一样的,可以咨询,电动阀门的正确接线方法包括以下步骤:
1、确定控制器的电源和电压。
2、 连接阀体,将电动阀与管道连接。
3、 接线,将电动阀的三根电线分别接到控制器对应的接线端子上。
4、调试,确保控制器和电动阀的电源连接正确。
 蝶阀
电动阀门执行器控制器是一种用于控制电动阀门执行器的设备,它的主要作用是控制电动阀门的开启和关闭动作。为保证其正常工作,正确的接线方式十分重要。下面是电动阀门执行器控制器的接线方法:

1.接入电源:将控制器接入电源线路上,根据电源电压选择控制器的电源输入端子,并确保正确接线。

2.接入执行器控制线:将执行器控制电缆连接到控制器的控制输出端子上。执行器控制线的接头应该与控制器端子上的标识相匹配,以确保正确接线。

3.连接感应器:如果需要使用感应器对执行器的控制进行反馈,那么需要将感应器线连接到控制器的感应器输入端子上。感应器的接线方式和电缆应该由制造商提供。

4.连接其他辅助设备:如果需要使用其他辅助设备进行操作,比如开关、信号灯等,那么需要将这些设备的线连接到控制器的辅助输出端子上。这些输出端子的接线方式应该由制造商提供。

在接线过程中,需要遵循以下原则:

1.确保接线正确:在接线之前,仔细阅读控制器的产品说明书,了解其接线方式和要求,确保正确接线。

2.避免短路:在接线时,注意避免线路短路,不要让导线直接接触,应该使用绝缘套管或绝缘胶带包裹。

3.注意接地:为保证安全,需要将控制器接地,确保接地导线与控制器金属外壳相连。
 电动阀
正确的接线方法可以保证电动阀门执行器控制器的正常工作,减少故障和事故发生,同时也可以扩展其应用范围,增加其功能和灵活性。电动阀:电动调节阀(可以控制开度。可连续调节阀门)与电动阀(只能控制开关不能控制开度),交流一般3根线,火线、零线、地线。电磁阀:智能开关阀门不能控制开度。电动阀门接线方式可以分为几种功能来进行接线,不同功能的电动执行器所采用的接线方式也都是不尽相同。用户应当对接线方面的相关知识有所了解,以免出现不必要的故障发生,可能会导致机...蝶阀配以电动执行器,硬质铝合金壳体,执行电源DC24v 、AC220v、AC380v等。 DC24V电动阀采用直流电动执行器控制,内置二线制的直流电机。按接线方式分为二线制和三线制,常见执行电源...
 电动蝶阀

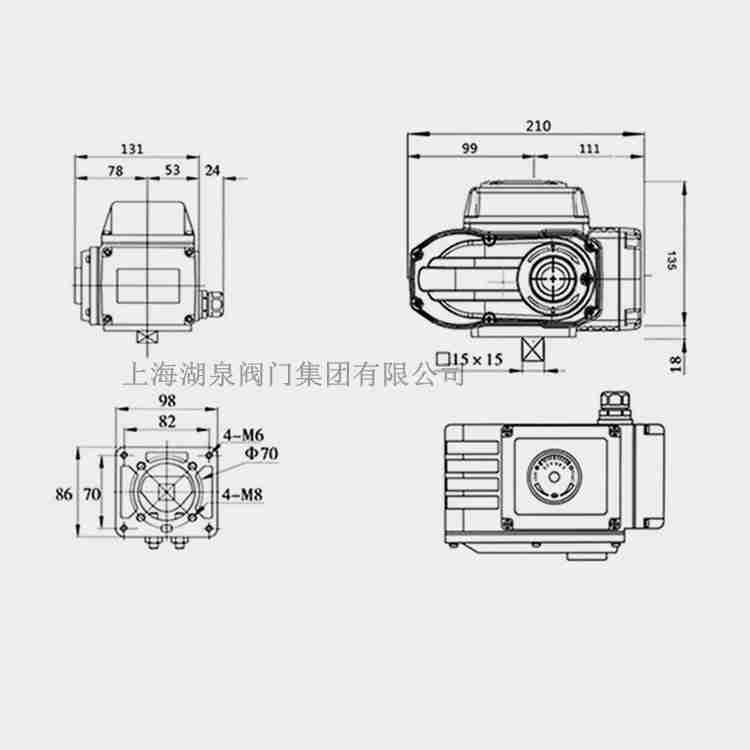

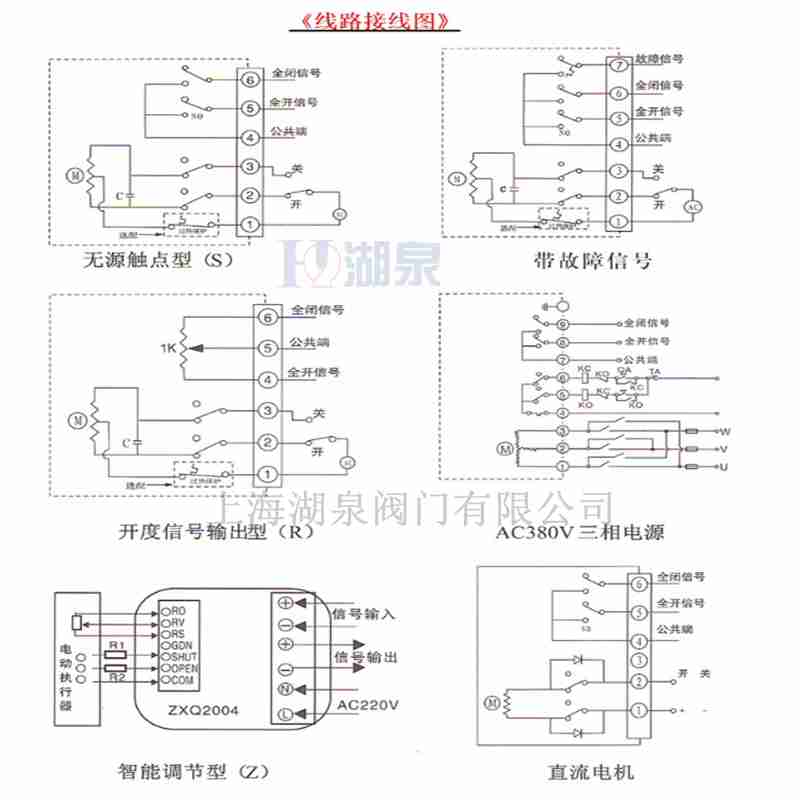

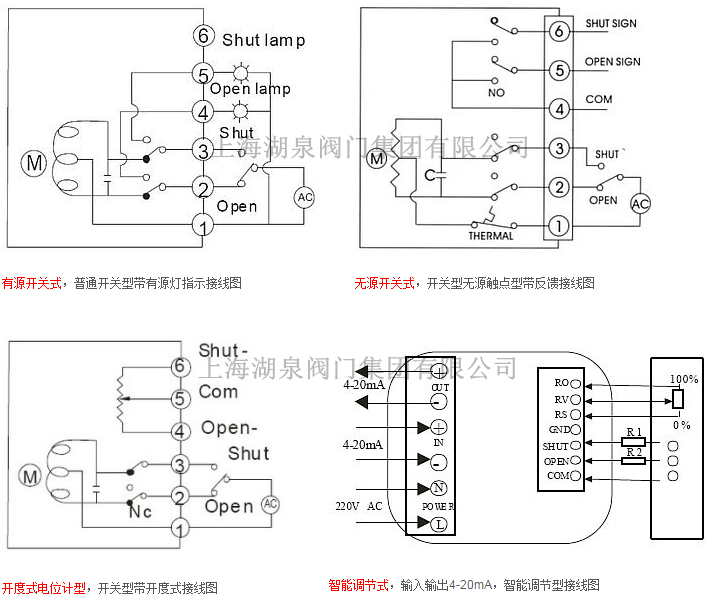

1、2、3为220V电源输入端,其中1为白线是公共端,一般接零线,2为开控制输入,3为关控制输入,蓝线:电动阀关电源、红线:电动阀开电源(2,3通过一个开关再接入220V火线,不可同时得电,最好用转换开关,每次只能一个得电。)4、5、6为阀门位置反馈开关,()绿线:信号反馈共用端)其中5接反馈公共端,一般为(反馈电源任意一根即可),4在阀门开到位时接通5,给出一个阀门开到位的信号;6在阀门关到位的时候接通5,给出一个阀门关到位的信号。另外此反馈电动执行器不在电源输出,要在反馈回路接上一个电源,220V/DC24V。黑线:阀门开时输出信号电源(220V),黄线:阀门关时输出信号电源(220V)。
首先要看电动阀是什么类型的,是整体型的还是普通型的,如果是整体型电动执行器就接个电源就行了,一般是380V和220V电源。普通型电动阀门要配有控制箱,电机就是有正传和反转,还有行程的到位信号一般开到位信号是有常开点和常闭点,关到位也有常开和常闭两个点根据自己的需要接线,然后就是控制线开控制和关控制有的是4根线也有的厂家用的三根线,还有阀位,有的是用电位器接三根线,也有的装了阀位变送器接两根线,还有过力矩保护故障信号。
电动执行器用于控制0°~270°旋转的阀门,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,最大输出扭距达4000N·m。但是电动执行器和手动阀门不一样,他涉及到参数设置和调试,以及电气接线,需要比较专业的人员才能完成,因此很有必要分享下威盾VTON电动执行器的电动执行器的接线方法。
