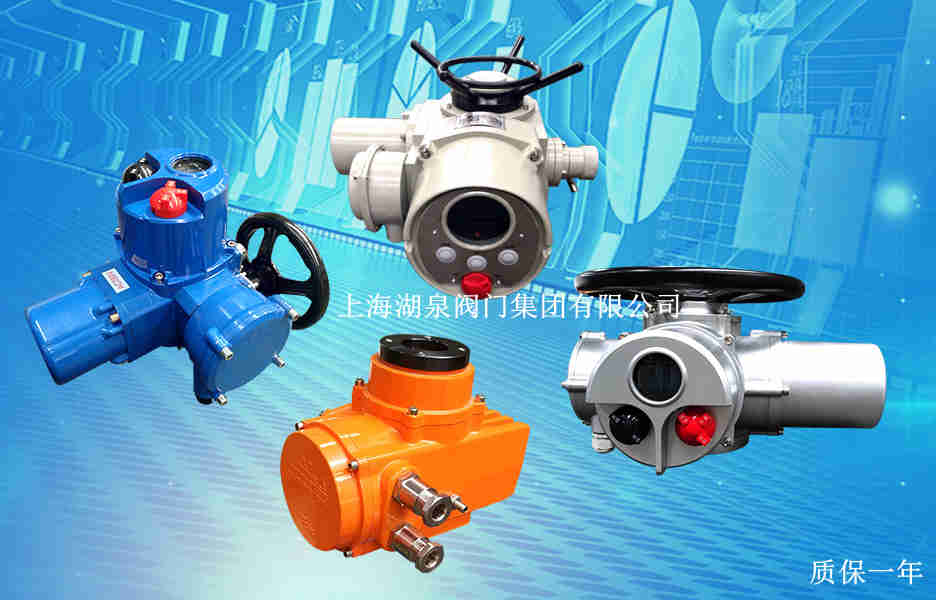

电动阀门的详细介绍和相关知识知道吗?我公司电动执行机构基本介绍
通俗一些可以说电动执行机构可以分为电动门和电动执行挡板两大类,安装在汽水,油管道上和阀门(闸阀,球阀,节流阀)连接的电动执行机构统称为电动门。安装在风道,烟道上面的电动执行机构统称为电动执行挡板。
电动阀门电动装置的结构:阀门电动装置由六个部分组成,即电机,减速器,控制机构,手-一自动切换手轮及电气部分
·1、控制机构由转矩控制结构,行程控制机构及可调试开度指示器组成用以控制阀门的开启和关闭及阀位指示。
·1)转矩控制机构,当输出轴上的转矩增大到预定值时,则支板上抬直至微动开关动作,切断电源,电机停转,以实现电动装置输出转矩的控制。
2)行程控制机构,工作原理是由减速箱内的主动小齿轮带动计数器工作如果计数器已经按阀门开或关的位置已调好,当计数器随输出轴转到预先调整好的位置时,则切断电源,电机停转,以实现对电动装置的控制
2、手自动切换机构为半自动切换,电动转变为手动需要扳动切换手柄,而由手动变为电动时系自动进行。电动门传动原理:电动机输出动力,通过蜗杆传至蜗轮及离合器,最终传至输出轴。
电动门再鉴定要求?
1)再鉴定手续齐全,工作票押回;
2)检查外观完整清洁,无渗漏油;
3)检查热工接线完好,阀门标牌齐全,名称正确;
4)就地操作面板完好,指示正确;
5)就地操作把柄及手轮完好,操作灵活;
6)就地机械限位指示完好,指示正确;
7)就地操作控制面板,阀门开关到位,指示正确,声音正常,无卡涩现象。
8)就地手动加关阀门,判断关行程到位(以双手不用扳钩加关不动为宜);
9)测量阀门开关行程,判断阀门行程到位;
10)远方操作,阀门开关到位,指示正确,声音正常,无卡涩现象;
11)再鉴定单据数据填写完成,数据正确,签字。
电动门关方向的调整:
1)用手动将阀门关严。
2)脱开行程控制机构。
3)凸轮压住弹性压板使微动开关动作。
4)松开顶杆使主动齿轮与两边个位小齿轮正确啮合。
开方向的调整:
1)在关方向调整好以后,用手将阀门开到所需位置
2)脱开行程控制机构。
3)凸轮压住弹性板使微动开关动作。
4)行程控制结构调完后,可以重复操作几次。一般阀门开位置在全行程的
百分之90左右。特殊情况的除外如:送、引风机挡板。它们的开位置必
须在百分之100.
