产品名称:dn350电动国标平板闸阀[ 2023-03-17 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、dn350电动国标平板闸阀产品介绍

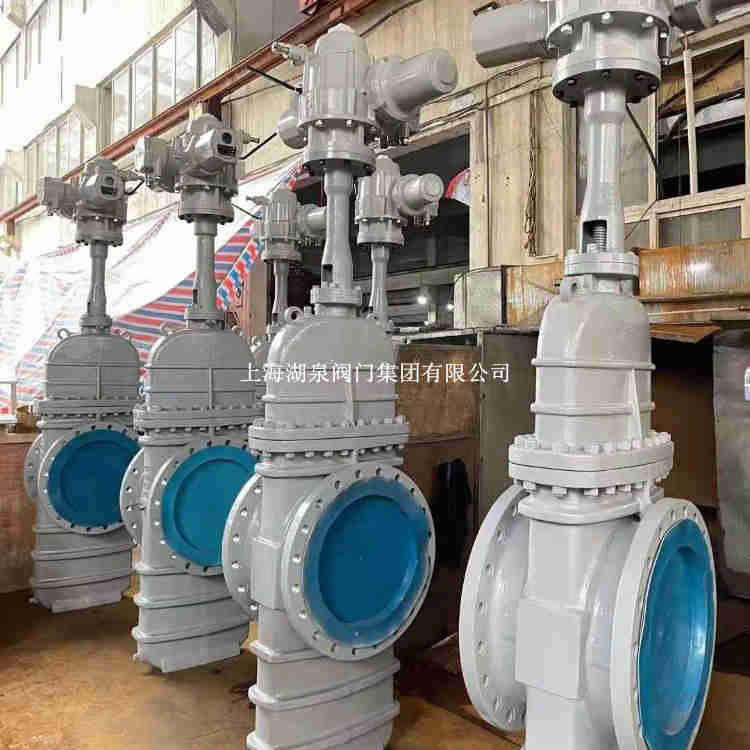

    上海湖泉阀门集团有限公司电动平板闸阀,电动带导流孔平板闸阀,电动无导流孔平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。平板闸阀按驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。

    平板闸阀

    二、dn350电动国标平板闸阀选用原则

    1、石油、天然气的输送管线,选用单闸板或双闸板的平板闸阀。如需清扫管线的,选用单闸板或双闸板带导流孔的明杆平板闸阀。
    2、 成品油的输送管线和贮存设备,选用无导流孔的单闸板或双闸板的平板闸阀。
    3、石油、天然气的开采井口装置,选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀,大多为API16A标准,压力等级为API2000、API3000、API5000、API10000、API15000、API20000。
    4.、带有悬浮颗粒介质的管道,选用刀型平板闸阀。
    5.、城市煤气输送管线,选用单闸板或双闸板软密封明杆平板闸阀。
    6、城市自来水工程,选用单闸板或双闸板无导流孔明杆平板闸阀。

    三、dn350电动国标平板闸阀产品技术参数

    产品名称: 电动平板闸阀   产品型号: Z943F
      驱动方式: 电动,手动   连接形式: 法兰,焊接
      结构形式: 闸板式   密封结构: 软密封,硬密封
      压力范围: 1.6-6.4Mpa   公称通径: DN50-800


    四、dn350电动国标平板闸阀产品性能规范

    设计等级 常温下试验压力(MPa) 适用温度℃ 适用介质
    壳体 左密封 左密封 低压密封 “G”型 “D”型 普通型 “抗流”型 “基本”型
    公称压力PN(MPa) 1.6 2.4 1.76 1.76 0.6 -29~50 -45~21 -2~121 H2S和CO2总含量大于500mg/m2的介质 石油天然气、水等
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    磅级Lb 150 3.0 2.2 2.2 0.6
    300 7.7 5.6 5.6 0.6

    五、dn350电动国标平板闸阀主要零部件材料

    阀门/阀盖 WCB WC6 A352-LCB A351-CF8M
    闸板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
    阀杆 2Cr13 2Cr13 A182-A6a A182-A316S
    阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨/Flexible Graphite /PTFE+FPM

    垫片 -
    螺栓 35 35CrMo A193-B7M A193-B8
    适用介质 水、油口、蒸汽 蒸汽、油品 丙烷、乙希 酸类
