电动球阀配什么执行器

[ 2021-12-28 ]
电动球阀配什么执行器?上海湖泉阀门厂家是一家电动球阀执行器生产厂家,咨询:021-64162222   。  电动球阀阀体可以是整体的,也可以是组合式的。湖泉阀门电动球阀是由旋塞型球阀和电动执行器组合而来,球阀阀体结构为旋转90度的阀芯,电动执行器为输入0-10毫安的标准信号,电机组带动齿轮蜗轮...电动球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高,球阀与执行器采用直连方式,内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及220VAC电源即可控制... 经常有客户问道关于电动球阀执行器如何选择的问题,那么我们来说一下,如何选择适合电动球阀的执行器。 电动球阀由执行器与球阀经过组装调试之后组成,用来驱...我公司电动球阀是工业自动化控制系统中的重要执行机构。湖泉阀门电动球阀是根据阀瓣的这种移动形式绕阀杆的轴线作旋转运动的阀门。阀座通口的变化是与阀瓣行程成正比例关系。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,是工业自动化过程...

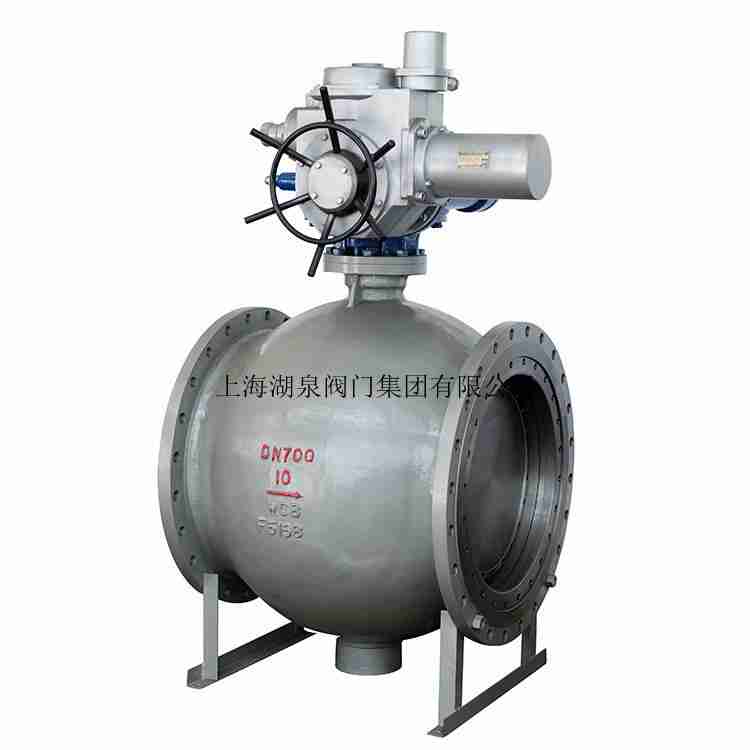

 电动球阀执行器
上海湖泉电动球阀是一种(球体)绕垂直于通道轴旋转90º的阀门,其由回转型角行程电子式电动执行器和O型阀结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪...而且每一机座号的电动执行器往往要满足不同口径的阀门选用,开度指示要准确,不论是机械指示还是电气指示均应保证为满刻度指示阀门的全开与全闭位置,这样就要求开度指示机构有足够...电动球阀阀门执行器,阀门执行机构,重量轻,质量稳定可靠,选购执行器,电动执行机构厂家,阀门驱动装置,产品严格按国家标准,操作方便,产品种类丰富,引进国外技术生产,优良品质的保证,.

上海湖泉电动球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,电动球阀还适宜控制污水和含有纤维性杂质的介质,电动球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。电动球阀厂家的不平衡力大部分由球体和阀座环之间的摩擦力所抵消。当摩擦力比较高时,一般采用活塞式执行机构以提供所需的功率。它们可以是双作用型或者用弹簧一返回型。长行程活塞执行机构使用了长的...湖泉电动球阀执行机构是实现电动球阀程序控制、自动控制和远程控制不可缺少的驱动控制装置。电动球阀的运动过程受行程、转矩等控制,由于电动球阀的工作特性和利用率取决于球阀的类型和特...阀门电动执行器与阀门配套组成电动阀门,可以用于远距离自动控制的场合,由于阀门的种类、口径、阀杆直径及工作条件不同,在选配电动执行器时应考虑各种情况来选择...上海湖泉阀门电动球阀 Q941F-16C DN20(配精小型调节执行器)图片、价格、品牌样样齐全!享受更多优惠哦。

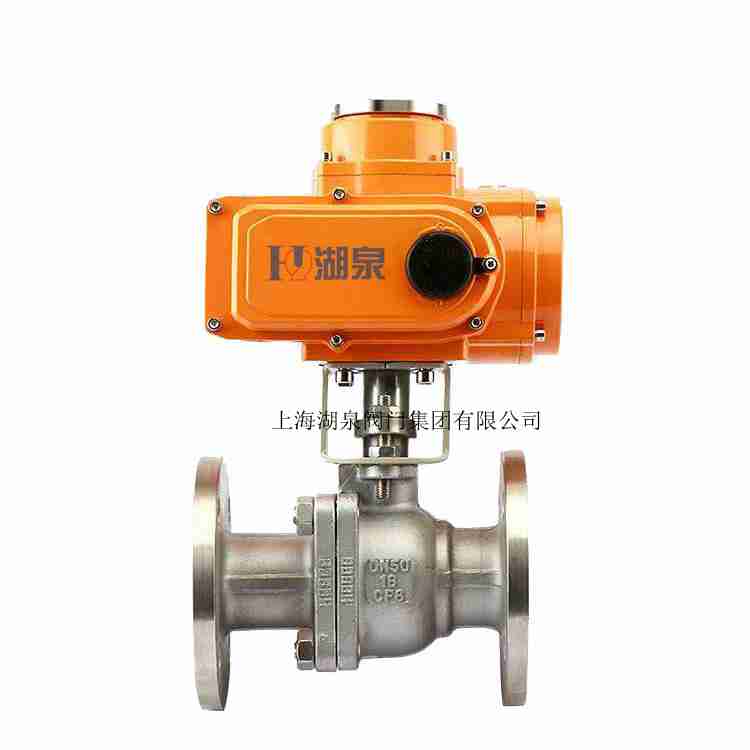

 电动球阀配什么执行器
电动球阀执行器有精小型、开关型、调节性、智能型!在匹配阀门的时候要根据工况需要,如果您是要切断水流,...电动执行机构多与阀门配套,应用于自动化控制系统。电动执行器的种类很多,在动作方式上各有不同,如角行程电动执行器是输出转角力矩,而直行程电动执行器是输出位移推力关于电动球阀工作原理图及接线图详细说明,其中包括电动球阀的工作原理图以及电动球阀如何接线等详细描述,遇到故障时相应对策以及安装手册等。球阀系列电动执行器用于控制0°~ 90°施...阀门电动执行器与阀门配套组成电动阀门,可以用于远距离自动控制的场合,由于阀门的种类、口径、阀杆直径及工作条件不同,在选配电动执行器时应全面考虑各种情况来...

电动球阀执行器-电动球阀 优博阀门电动执行器的性能特点: 功能强劲:智能型、比例式、开关式、各类信号输出型应有尽有。体积小巧:体积仅相当于同类产品的35%左右。 电动球阀执行器轻便宜人:重量仅相当于...电动球阀通常由电动执行机构和阀门连接起来,经过安装调试后成为电动阀。电动球阀使用电能作为动力来接通电动执行机构驱动阀门,实现阀门的开关、调节动作。从而达到对管道介质...电动球阀执行器的工作形式:当球阀旋转90度时,在进、出口处应全部呈现球面,从而关闭阀门,截断介质的流动。当电动球阀回转90度时,在进、出口处应全部呈现球口,从而开...电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入输出信号为4-20mA。电源使用AC...阀门电动球阀执行器与阀门配套组成电动阀门,可以用于远距离自动控制的场合,由于阀门的种类、口径、阀杆直径及工作条件不同,在选配电动球阀执行器时应多方面 考虑各种情况来选择适合阀门工作要求的电动执行...

电动球阀配什么执行器主要尺寸
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H、A 由于阀门密封选择及温度选择不同,执行器尺寸需根据实际配置,该尺寸可咨询剑阀公司技术部。
A1 防爆型 137 137 137 137 137 137 137 137 137 137 137 137 137 137
标准型 40 40 40 40 40 40 40 40 40 40 40 40 40 40
PN1.6MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
b 14 16 16 18 18 20 22 24 24 26 28 24 26 28
f 2 2 2 2 2 2 2 2 2 2 2 2 2 2
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
b 14 16 16 18 18 20 22 24 24 26 28 34 38 42
f 2 2 2 2 2 2 2 2 2 2 2 2 2 2
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30

电动球阀配什么执行器主要技术参数
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
允许压差(MPa) ≤公称压力
阀体形式 两段式铸造球阀
连接形式 法兰式、焊接式、螺纹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1 350:1
配置执行机构 可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
