开关型电动阀门有源和无源的区别在哪呢

[ 2022-11-09 ]
开关型电动阀门有源和无源的区别在哪呢?开关型电动阀门接上电源后,通过开关量信号控制阀门的开、关;这类电动阀门只有两种状态即全开或者全关,只能用于管道介质截止截流场合,配套控制系统实现自动化控制。电动执行器有源信号和无源信号对比有源信号和无源信号。

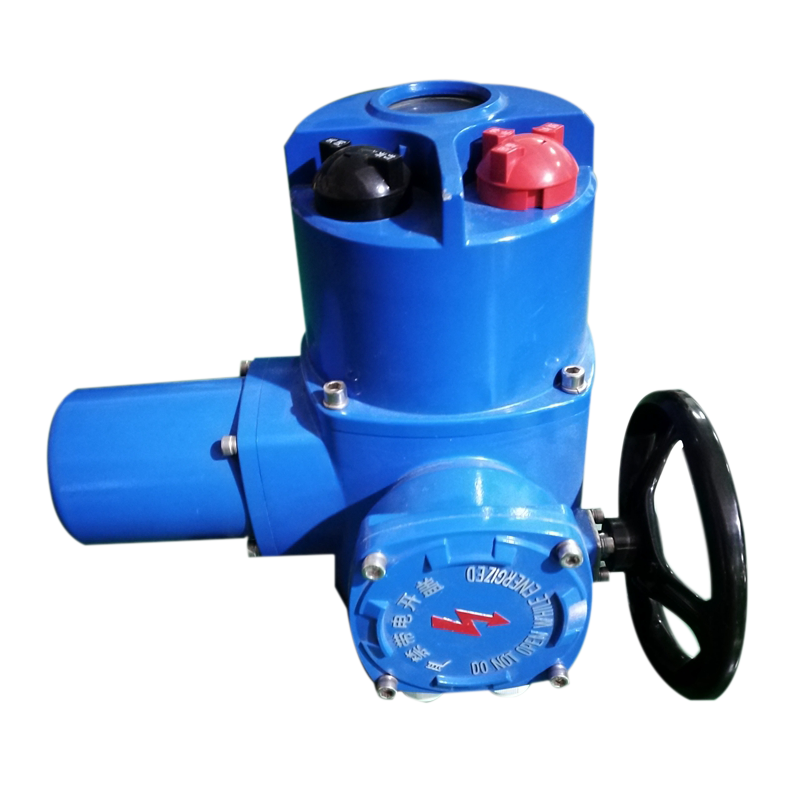

开关型电动阀门
例如 :开关型电动阀门(开关型电动闸阀,开关型电动球阀,开关型电动蝶阀,开关型电动截止阀等)

有源信号、无源信号一般是针对电流信号而言,如4~20mA。
有源、无源是看提供4~20mA信号的那台设备是否有独立的工作电源线,如果有(AC220V或DC24V),则它输出的信号为有源信号,否则为无源信号。
1.无源节点的定义:无源开关;具有闭合和断开的2种状态;2个节点之间没有极性,可以互换;常见的无源节点信号有:(1)各种开关如:限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等;(2)各种按键;(3)各种传感器的输出,如:环境动力监控中的传感器:水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器;(4)继电器、干簧管的输出;

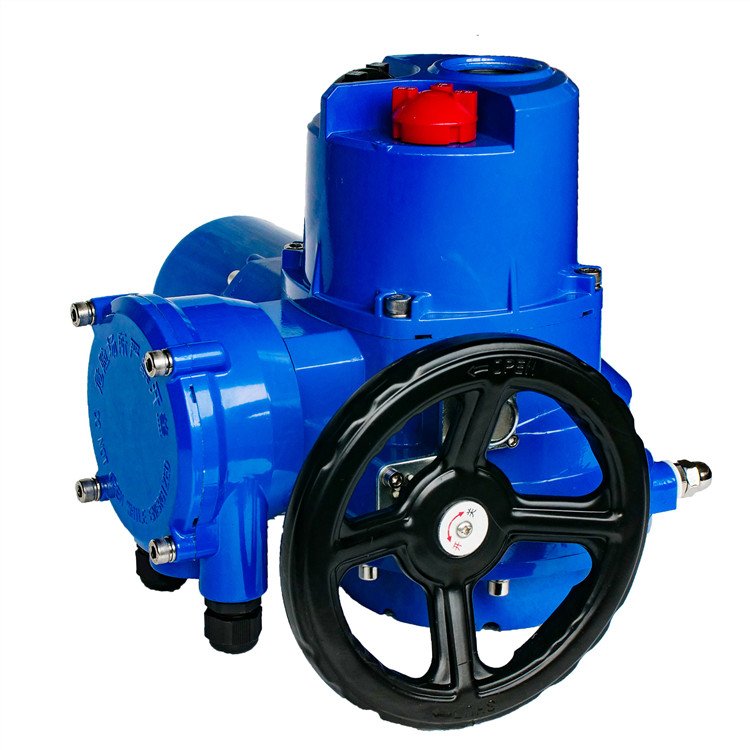

 开关型电动闸阀
有源节点的定义是:有源开关;具有有电和无电的2种状态;2个接点之间有极性,不能反接;常见的有源节点信号是:(1)把以上的干节点信号,接上电源,再跟电源的另外一极,作为输出,就是有源节点信号;工业控制上,常用的湿节点的电压范围是DC0~30V,比较标准的是DC24V;AC110~220V的输出也可以是有源节点,尽管这样做比较少。

关型(标准型):通过开关电路实现电动阀门的开启和关闭,输出的开关信号为有源信号(电源AC直接驱动输出的)
无源触点型:通过开关电路实现电动阀门的开启和关闭,输出的开关信号为无源信号(不是由电源本身输出的,需要另外提供一个电源来输出)

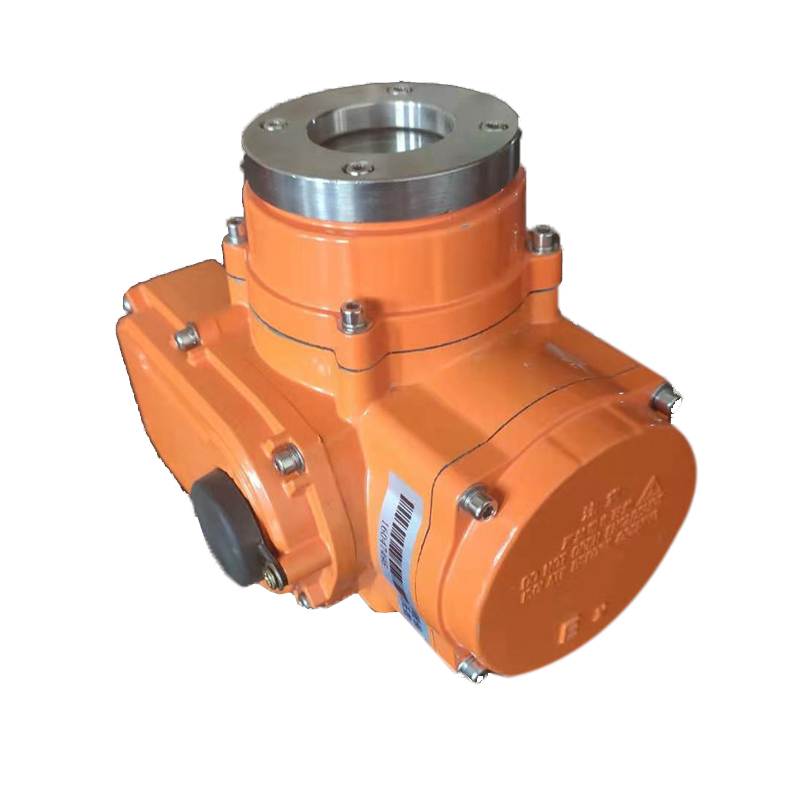

 开关型电动蝶阀
(1)无源接点的定义
无源接点俗称干接点或无源开关,干接点是一种电气开关,具有闭合和断开的两种状态;2个接点之间没有极性,可以互换。
(2)有源接点的定义
有源接点俗称湿接点或有源开关,具有有电和无电的两种状态;2个接点之间有极性,不能反接。

1.无源节点的定义:无源开关;具有闭合和断开的2种状态;2个节点之间没有极性,可以互换;常见的无源节点信号有:(1)各种开关如:限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等;(2)各种按键;(3)各种传感器的输出,如:环境动力监控中的传感器:水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器;(4)继电器、干簧管的输出;
2.有源节点的定义是:有源开关;具有有电和无电的2种状态;2个接点之间有极性,不能反接;最常见的有源节点信号是:(1)把以上的干节点信号,接上电源,再跟电源的另外一极,作为输出,就是有源节点信号;工业控制上,常用的湿节点的电压范围是DC0~30V,比较标准的是DC24V;AC110~220V的输出也可以是有源节点,尽管这样做比较少。

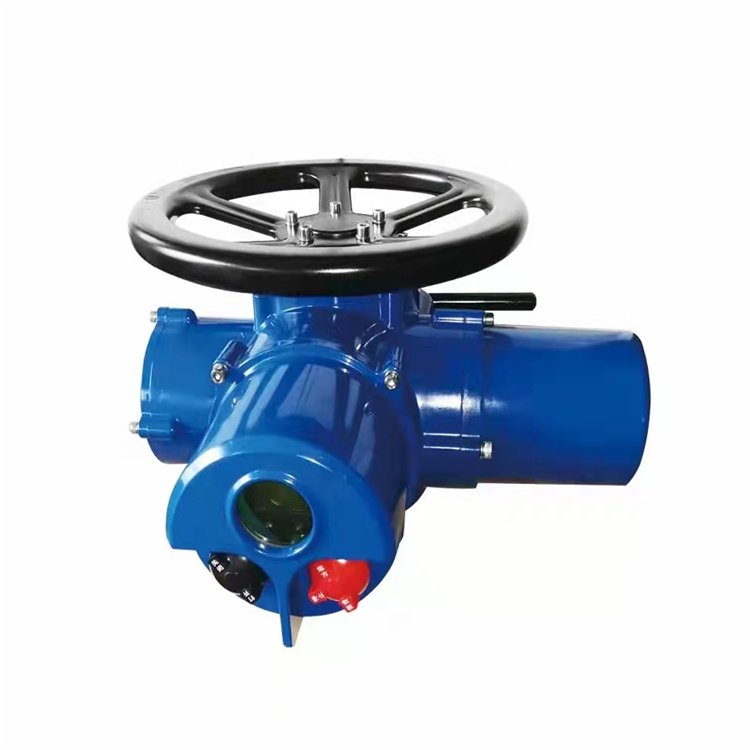

 开关型电动球阀
有源和无源是相对于变送器来说的,变送器提供24V的为有源(四线制),变送器不提供24V的为无源(两线制)。
有源是指各类变送器或者信号源等设备已经一组供电回路给它供电。直接输出一组4~20mA正负两线的信号回路,给采集设备直接测量。

1、使用方式不同
有源一般是接继电器线圈,需外接24V电源,用于接收电流量或者电压量信号,一般厂家的非编码探测器报警时输出的就是电流量信号用于接本厂家的编址接口模块,输入到系统中;
无源一般是接继电器常开点或常闭点,给外部一个分合信号,接收一个无源触点信号,通过该信号的输入接入到系统中,一般的输入模块可以用于接收水流指示器、压力开关、信号阀等等设备的报警、反馈信号。
2、原理不同
电源输出型模块,需要搭配继电器,将输出的电源信号,转为开关量信号;无源型输入输出模块,常开点型输入模块,模块启动后,输出端由常开状态变为常闭状态;常开常闭型输入输出模块,输出端有两种开关量状态的变化,即常开点变为常闭点,常闭点转为常开点。
3、安全性
无源触点对消防系统来说更加安全, 有源触点因为直接由消防设备上提供的24V电源控制中间继电器,这时如果24V线路不小心跟220V电源碰到一起,回路马上烧掉。
