产品名称:D343H多层次金属硬密封蝶阀[ 2021-06-24 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、D343H多层次金属硬密封蝶阀产品详细

    上海湖泉阀门有限公司D343H多层次金属硬密封蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有:手动,蜗轮杆传动,气动等。广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。D343H多层次硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

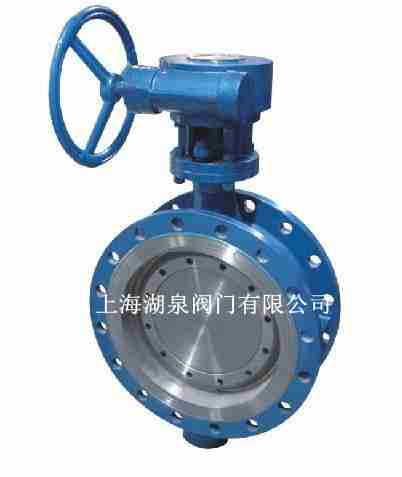

    D343H多层次金属硬密封蝶阀

    二、D343H多层次金属硬密封蝶阀产品特点

    1、密封圈选用不锈钢制作,D343H多层次金属硬密封蝶阀具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
    2、D343H多层次金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
    3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
    4、D343H多层次金属硬密封蝶阀蝶板采用绗架结构,强度高,过流面积大,流阻小。
    5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
    6、D343H多层次金属硬密封蝶阀驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


  • 公称通径
    DN
    结构长度L 外形尺寸(参考值) 连接(标准值) 参考
    重量Dt343H
    H Dt343H PN0.6MPa PN1.0MPa
    mm inch H1 A1 B1 D D1 z- d D D1 z- d
    50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17
    65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20
    80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23
    100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25
    125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40
    150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47
    200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60
