请问z942h-100电动阀门什么意思

[ 2022-10-24 ]

请问z942h-100电动阀门什么意思
z----闸阀
9-----电动
4-----法兰连接
2-----明杠楔式刚性双闸板
h-----密封面材质是13Cr系列合金钢
100---kg压力

可以叫电动高压闸阀、电动法兰式双闸板闸阀请问z942h-100电动阀门什么意思

请问z942h-100电动阀门什么意思

产品型号

Z	9	4	2	H	-	16	C
类型	传动方式	连接形式	结构形式	密封材料		公称压力	阀体材料

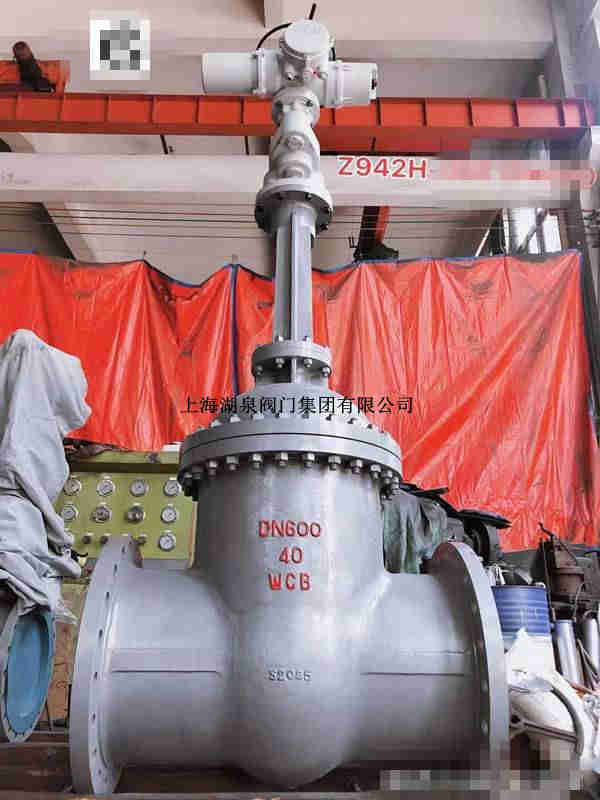

电动阀门z942

编号说明

1	类型代号	Z 闸阀
2	驱动方式	4 正齿轮	5 锥齿轮	6 气动	9 电动
3	连接形式	1 内螺纹	4 法兰式	6 对焊式
4	结构形式	0 明杆弹性楔式单板	1 明杆楔式单板	2 楔式双闸板	3 平行单板
5	密封面材料	X 橡胶	H 合金不锈钢	Y 硬质合金	N 尼龙
6	公称压力	单位Bar ＝ 0.1 MPa
7	阀体材料	C 碳钢	P 铬镍不锈钢	R 铬镍钛不锈钢	I 铬钼钢

z942h-100电动阀门什么主要性能参数

Z942H-100、Z942H-100I型电动楔式双闸板闸阀主要性能参数
型号	PN	工作压力/MPa	适用介质	适用温度 /℃	阀体、阀盖、支架、闸板	阀杆	密封面材料	填料
Z942H-100	100	10.0	水、蒸汽、油品	≤200	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨/柔性石墨
Z942H-100I	100	10.0	蒸汽、油品	≤350	铬钼合金钢	铬钼钛不锈钢	堆焊硬质合金	柔性石墨

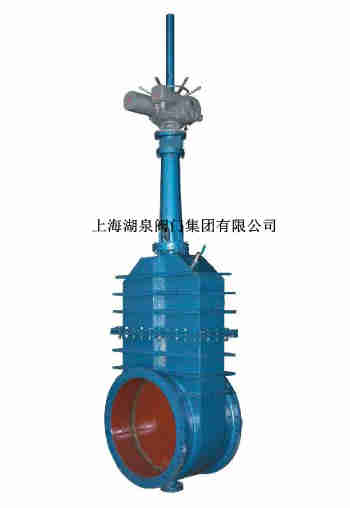

z942电动阀门

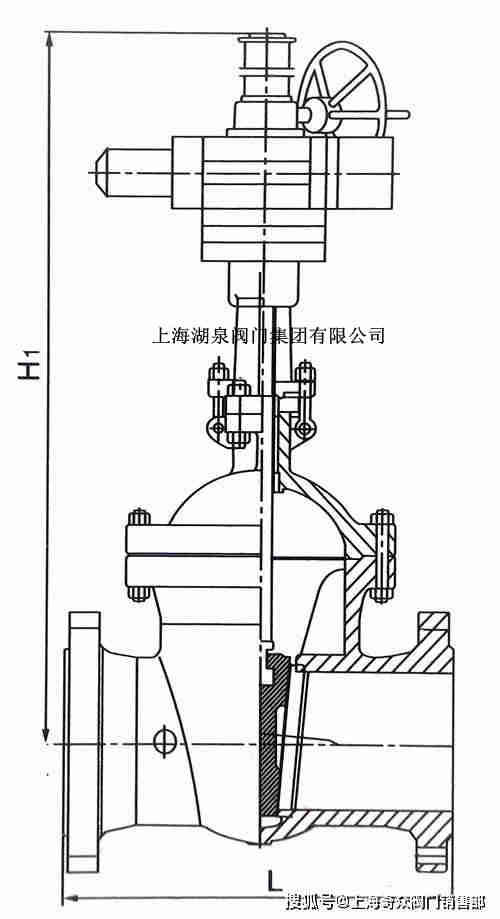

z942h-100电动阀门什么主要外形及结构尺寸

Z942H-100、Z942H-100I型电动楔式双闸板闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	D6	b	z×φd	H	重量/kg
125	400	310	250	210	176	42	8×φ34	616	230
150	450	350	290	250	204	46	12×φ34	670	300
200	560	430	360	312	260	52	12×φ41	730	456
225	650	470	400	362	287	56	12×φ41	865	745
250	650	500	430	382	312	60	12×φ41	865	762
