电动闸阀PZ973X-10C DN500产品介绍

[ 2022-03-04 ]
上海湖泉阀门集团有限公司电动闸阀PZ973X-10C  DN500生产厂家,咨询:021-64162222   ,它的功能超短结构长度,节省材料,可使管路系统整体重量大大减轻。该阀占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。它的闸板选用奥氏体不锈钢,耐腐性能大大提高的,可以有效的防止由于闸板腐蚀引起的 密封泄漏。该刀型闸阀配有多回转式电动装置,使阀板作上下直线运动,实现远程控制电动阀门的打开或关闭,它的阀体材质采用铸钢、不锈钢,通径范围:DN50~DN1000,使用温度:≤425℃,公称压力:1.0~1.6MPa。PZ973刀型闸阀生产厂家应用于化工、煤炭、制糖、污水、造纸等领域,特别适合于造纸行业等管道上作调节与节流使用。
 电动闸阀PZ973X-10C  DN500产品介绍

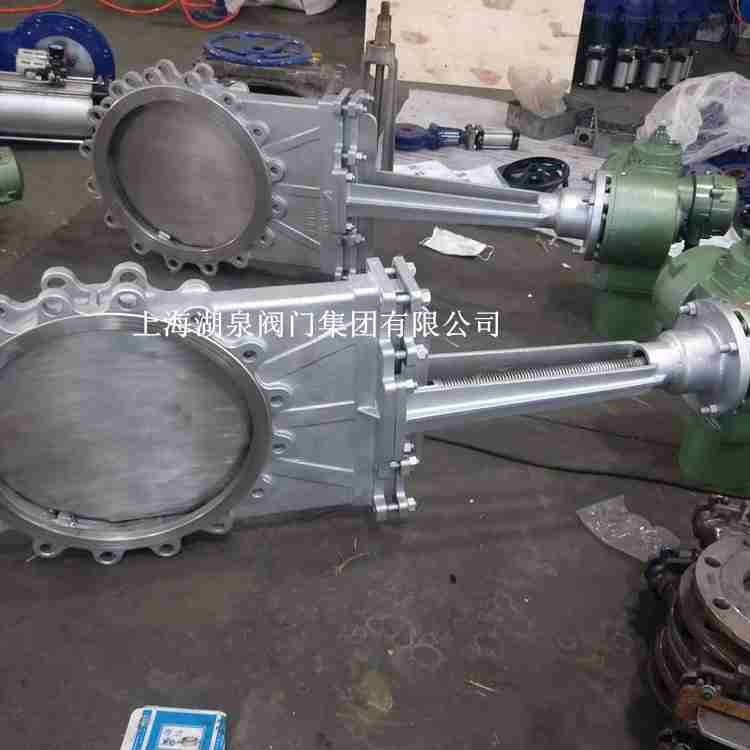

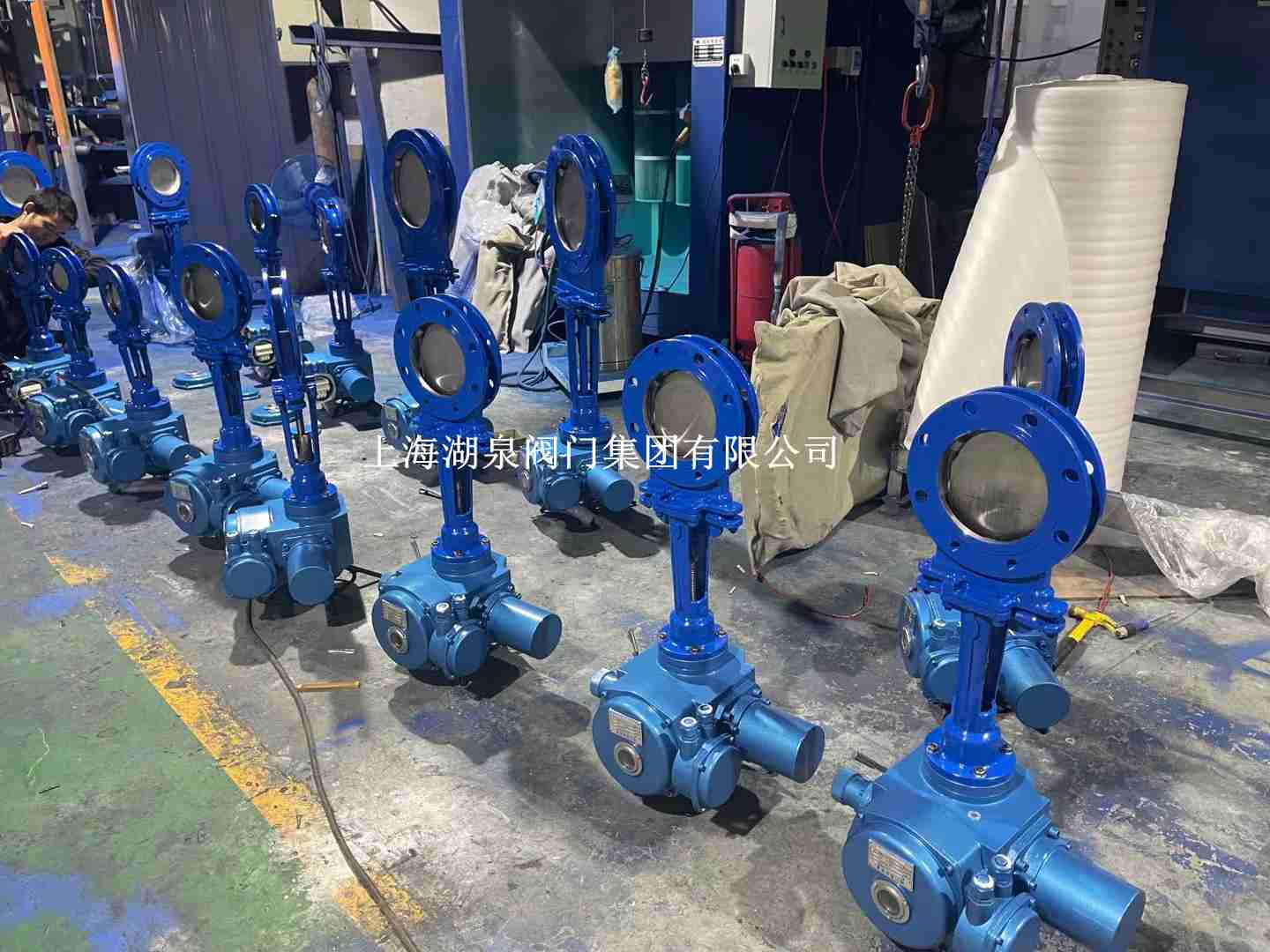

湖泉阀门电动刀型闸阀 铸钢DN500 电动对夹式刀型闸阀electric butt-clamp knife gate valve 产品概述 该刀型闸阀产品驱动部分采用多回转电动执行器用以驱动和控制电动阀门执行器的开启和关闭,操作人员可以在控制室...PZ973H-10C DN500电动刀闸阀(浆液阀) 电动刀型闸阀(浆液阀)、造纸专用电动刀型闸阀 24h为你服务热线PZ973H电动刀型闸阀特点 ,湖泉阀门PZ973H电动刀型闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~900mm,明杆DN50~900mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀...电动闸阀PZ973X-10C  DN500产品介绍。
 电动闸阀PZ973X-10C  DN500
电动刀闸阀概述 湖泉阀门PZ973H、PZ973F、PZ973Y电动刀闸阀对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金或聚四氟乙烯,公称压力 PN10~16,使用温度:≤ 800℃,阀体材料为碳素钢(PZ973H-10C...该阀门按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。刀型闸阀操生产厂家作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸,公称尺寸 DN50~DN800,可以可在工作压力0.6...电动刀型闸阀与普通闸阀的区别是,结构简单,启闭机构为闸板,闸板的运动方向与流体方向垂直。它的优点是体积小,操作灵活,也便于安装,比较适合稠度较高的介质和固体颗粒。由.带电动连接盘刀型闸阀PZ973H带电动连接盘插板阀PZ973X电动刀型闸阀PZ973F电动刀闸阀PZ973Y电动耐磨刀型闸阀/电动刀形闸阀/电动插板阀/电动闸板阀/电动刀型闸板阀/生产厂家,闸阀厂家,上海阀门生产厂家。
dn500电动闸阀
电动闸阀PZ973X-10C  DN500产品介绍
公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
1.0
1.6
1.5
2.4
1.1
1.76
≤100℃-425℃
≤100℃-425℃
纸浆、污水、煤浆、灰、渣水混和物

电动闸阀PZ973X-10C  DN500产品介绍主要零部件材料
型号 材料
阀体 阀杆 密封面 填料
PZ973H-10C/16C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ973F-10P/16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ973Y-10P/16P CF8 (304) 0Cr18Ni9 (304)

电动闸阀PZ973X-10C  DN500产品主要技术参数
公称压力 DN L D1 D2 H D0 L0 L1 L2 N-M 电装 型号 电机 功率 公称 转矩 重量
0.6 MPa 50 50 90 110 370 365 283 326 219 4-M12 DZ10 0.25 100 52.3
65 50 110 130 460 365 283 326 219 4-M12 DZ10 0.25 100 53
80 50 125 150 590 365 283 326 219 4-M16 DZ10 0.25 100 55
100 50 145 170 780 365 283 326 219 4-M16 DZ10 0.25 100 57.4
125 50 175 200 950 365 283 326 219 8-M16 DZ10 0.25 100 62
150 60 200 225 980 365 283 326 219 8-M16 DZ10 0.25 100 71.3
200 60 255 280 1053 365 283 371 219 8-M16 DZ15 0.37 150 80.5
250 70 310 335 1060 365 283 371 219 12-M16 DZ20 0.37 200 99.6
300 80 362 395 1230 365 283 371 219 12-M20 DZ20 0.37 200 122.7
350 90 412 445 1250 365 283 371 219 12-M20 DZ30 0.55 300 148
400 100 462 498 1767 365 283 371 219 16-M20 DZ30 0.55 300 158
450 120 518 550 1920 560 365 470 310 16-M20 DZ45 1.5 450 224
500 130 568 600 2010 560 365 470 310 16-M20 DZ45 1.5 450 241
600 140 670 705 2110 560 365 470 310 20-M22 DZ60 2.2 600 335
1.0 MPa 50 50 100 125 370 365 283 326 219 4-M16 DZ10 0.25 100 54
65 50 120 145 460 365 283 326 219 4-M16 DZ10 0.25 100 60
80 50 135 160 590 365 283 326 219 4-M16 DZ10 0.25 100 62
100 50 155 180 780 365 283 326 219 8-M16 DZ10 0.25 100 66
125 50 185 210 950 365 283 326 219 8-M16 DZ10 0.25 100 76
150 60 210 240 980 365 283 371 219 8-M20 DZ15 0.37 150 84
200 60 265 295 1053 365 283 371 219 8-M20 DZ20 0.37 200 106
250 70 320 350 1060 365 283 371 219 12-M20 DZ20 0.37 200 120
300 80 368 400 1230 365 283 371 219 12-M20 DZ30 0.55 300 218
350 90 428 460 1250 365 283 371 219 16-M20 DZ30 0.55 300 230
400 100 482 515 1767 560 365 470 310 16-M22 DZ45 1.5 450 297
450 120 532 565 1920 560 365 470 310 20-M22 DZ45 1.5 450 369
500 130 585 620 2010 560 365 470 310 20-M22 DZ60 2.2 600 420
600 140 685 725 2110 560 365 470 310 20-M27 DZ60 2.2 600 520
1.6 MPa 50 65 100 125 370 365 283 326 219 4-M16 DZ10 0.25 100 650
65 65 120 145 460 365 283 326 219 4-M16 DZ10 0.25 100 65
80 70 135 160 590 365 283 326 219 8-M16 DZ10 0.25 100 68
100 70 155 180 780 365 283 326 219 8-M16 DZ10 0.25 100 74
125 70 185 210 950 365 283 326 219 8-M16 DZ10 0.25 100 77
150 80 210 240 980 365 283 371 219 8-M20 DZ15 0.37 150 96
200 80 265 295 1053 365 283 371 219 12-M20 DZ20 0.37 200 114
250 94 320 355 1060 365 283 371 219 12-M22 DZ20 0.37 200 135
300 98 375 410 1230 365 283 371 219 12-M22 DZ30 0.55 300 230
350 100 435 470 1250 365 283 371 219 16-M22 DZ30 0.55 300 251
400 110 485 525 1767 560 365 470 310 16-M27 DZ45 1.5 450 130
450 120 545 585 1920 560 365 470 310 20-M27 DZ45 1.5 450 378
500 130 608 650 2010 560 365 470 310 20-M30 DZ60 2.2 600 435
600 140 718 770 2110 560 365 470 310 20-M36 DZ60 2.2 600 530
