止回阀H44X是什么意思,字母代表什么

[ 2024-07-05 ]

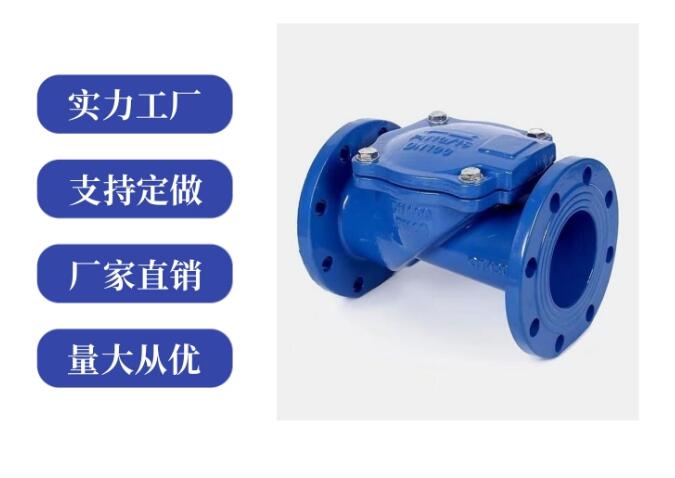

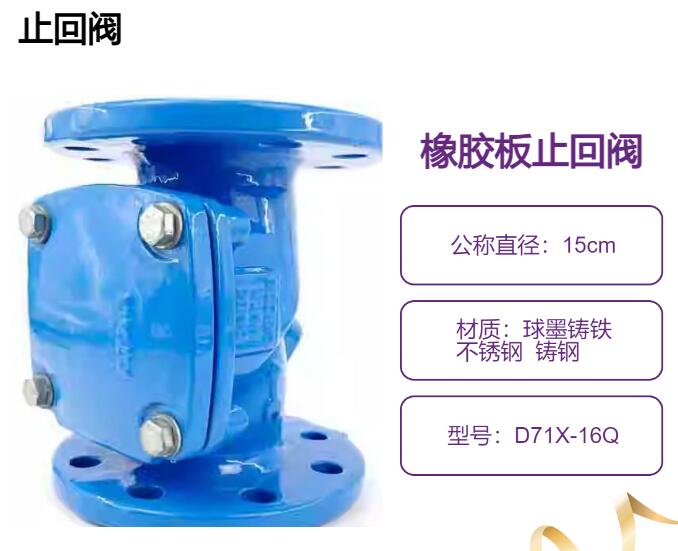

更多点击:止回阀,止回阀H44X是一种特定的止回阀型号,属于橡胶瓣止回阀的一种。这种阀门主要由阀体、阀盖及橡胶瓣组成,具有水头损失小、不易堆积杂物、维修简便等特性。H44X系列橡胶瓣止回阀特别适用于卧式安装的给排水系统,可以安装在水泵出水口处,以防止倒流及水锤对泵的损害。此外,它还可以安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。止回阀,也称为单向阀或逆止阀,其主要作用是防止管路中的介质倒流。这种阀门依靠介质流动和力量自行开启或关闭,属于自动阀类。止回阀主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

电动阀

H44X系列橡胶瓣止回阀的设计采用了全流面积,这种设计使得阀门在开启时能够提供较大的流通面积,从而减少水头损失,并且不易堆积杂物。这种阀门的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次,显示了其优良的耐用性和可靠性。

H——代表功能代号《缓闭》  H——代表阀门类型《止回阀》  4——代表连接方式《法兰》  4——代表结构形式《旋启》  X——代表阀座材质《橡胶》  -代表分隔键  10——代表公称压力《1.0MPA》  C——代表阀体材料《碳素钢WCB》。

阀

微阻缓闭式止回阀按用途可分为哪些种类

1)水位控制阀。主要控制水池、水塔中的水位。

2)减压阀。将较高进口压力减小到某一需要的出口压力,并依靠介质自身的能量,使出口压力自动保持稳定的阀门。

3)水用安全阀(泄压/持压阀)。当给水管路系统中的压力超过设定压力时,阀门自动开启泄压,保护管线安全。

4)止回阀。安装在给水系统的水泵出口,防止介质倒流,并消除水击。

5)电动开关阀。以电磁阀作为先导阀,根据电信号,遥控开启和关闭给水管路系统,可取代用来开启和关闭的闸阀和蝶阀的大型电动装置,并可实现远程控制。

6)400X流量控制阀。将过大的流量限制在一个预定值,并将上游的高压减为所需要的下游低压。

7)800X压差旁通平衡阀。用于空调系统供水管、回水管或集水器、分水器之间,控制供水管、回水管或集水器、分水器之间的压差为设定值。

8)900X紧急关闭阀。用于消防用水与生活用水并联的供水系统中,自动调配供水方向。

9)JM744X膜片式快开排泥阀。安装在沉淀池底部池壁外,用以排除池底沉淀的泥沙和污物。

10)JM742X隔膜式池底卸泥阀。安装在沉淀池的底部,排除池底的泥沙和污物。
闸阀

零件材料:

零件名称

阀体、阀盖

阀 瓣

阀 轴

材 料

灰铸铁、铸钢

钢板、橡胶组合件

不锈钢

技术参数:

型号

公称通径
DN(mm)

公称压力
PN(MPa)

试验压力Ps(MPo)

最高工作压力
(MPa)

工作温度

适用介质

壳体

密封

T 16
H44X-10
H 25

20-800

1.0

1.5

1.1

1.0

0-80℃(根
据用户要求
可达200℃)

水、弱腐
蚀性介质


H44X
H

1.6

2.4

1.76

1.6

H44Z/X

2.5

3.75

2.75

2.5

电动阀
外形尺寸(法兰连接尺寸:按JB/T79—94)

公称压力 (MPa)

公称通径DN(mm)

尺 寸(mm)

L

H

B

1.0
1.6
2.5

40

200

300

220

50

230

300

270

65

290

320

290

80

310

354

300

100

350

350

320

125

400

380

340

150

480

500

410

200

500

580

450

250

600

670

550

300

700

730

580

350

800

820

630

400

900

920

700

450

1000

950

800

500

1100

1100

900

600

1300

1200

990

700

1400

1550

1120

800

1500

1700

1300
