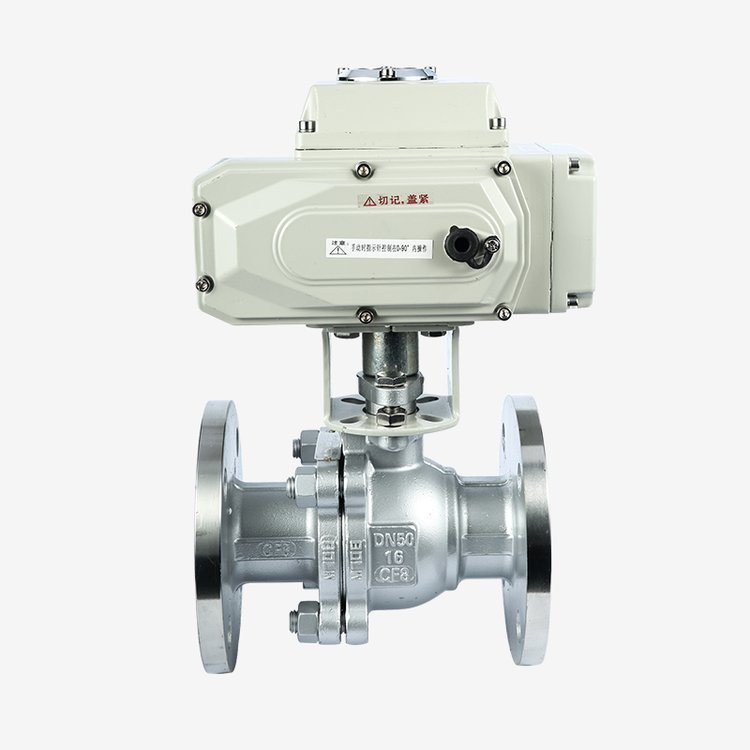

产品名称：电动球阀Q941F-16P DN150(智能一体化)[ 2023-11-06 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动球阀Q941F-16P DN150(智能一体化)产品介绍
上海湖泉阀门集团有限公司Q941F-16P电动球阀采用一体化结构,有输入控制信号(4～20mA DC或1～5V DC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套...是由电动机通过减速器,将多圈回转运动转变为部分回转运动(90°±5%)。具有启闭平稳,输出扭矩大;大大减轻操作人员的劳动强度,特别适应于高压、大口...不锈钢电动球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。它的结构简单,密封性好。该产品广泛应用于食品、环保、轻工、石油、造纸、化工、电力等行业的自动化流体控制系统中。

二、电动球阀Q941F-16P DN150(智能一体化)产品特点
（1）流体阻力小、流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，结构易于密封。
（4）阀杆密封可靠，阀杆的填料密封不易破坏。
（5）具有良好的自润滑性，与球体的摩擦损失小，球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，形成金属接触，确保阀杆密封。

三、电动球阀Q941F-16P DN150(智能一体化)产品订货须知
①产品名称与型号②电口径③是否带附件以便我们的为您正确选型。若已经由设计单位选定公司的电动球阀型号，请按电动法兰球阀型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关,电源电压：DC24V、DC220V、AC110V、AC220V、AC380V介质类型、温度、压力控制类型：开关型、无源触点型、阀位信号反馈型、智智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V 。

Q941F-16
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255
