电动刀闸阀结构示意图及型号规格表
[ 2025-08-21 ]
"电动刀闸阀结构示意图及型号规格表"是研究和选用电动刀闸阀的重要资料，广泛应用于水处理、化工、冶金、电力等行业的流体控制系统中。电动刀闸阀以其独特的结构和优异的性能成为工程设计中不可或缺的关键部件。
从结构上看，电动刀闸阀由阀体、阀板（刀板）、阀座、密封元件及驱动装置等部分组成。阀体通常采用高强度材料，如铸铁、铸钢或不锈钢，以满足不同工况下的压力和耐腐蚀要求。阀板采用刀形设计，可有效切断介质中的杂质，防止堵塞。电动装置作为驱动核心，负责阀板的开启与关闭，其精确的调节功能使介质的流量控制更加稳定可靠。
型号规格表通常涵盖了电动刀闸阀的主要参数，包括公称通径（DN）、公称压力（PN）、连接方式（法兰或对夹式）、工作温度范围、适用介质及电机功率等。例如，型号"PZ973H-16C"可拆解为：P表示刀闸阀，Z表示电动执行机构，973表示对夹式结构，H是密封材料的代号，16代表公称压力为1.6MPa，C为阀体材质代号，表示碳钢。通过型号规格表，可以快速查找到满足工程需求的阀门配置。

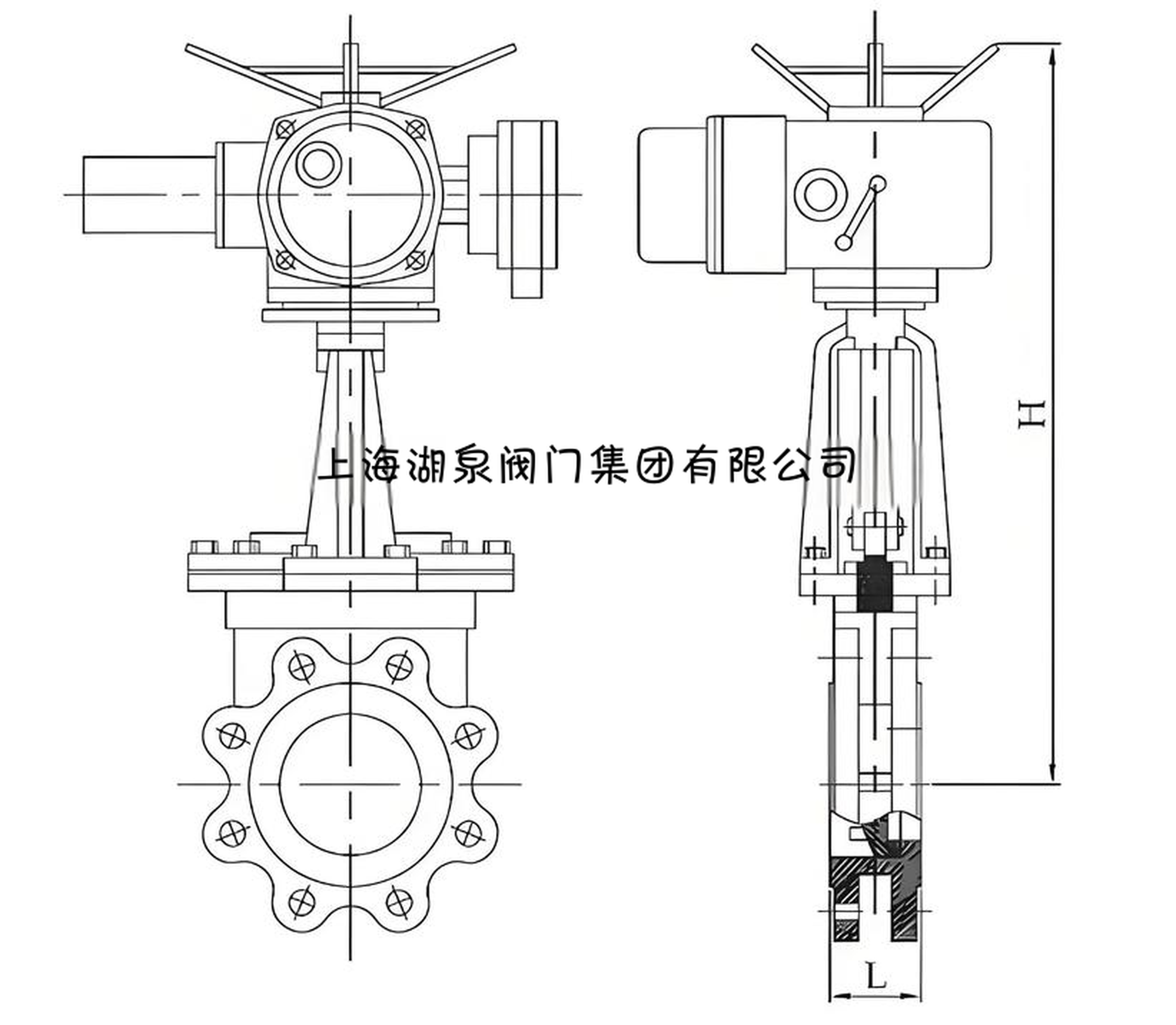

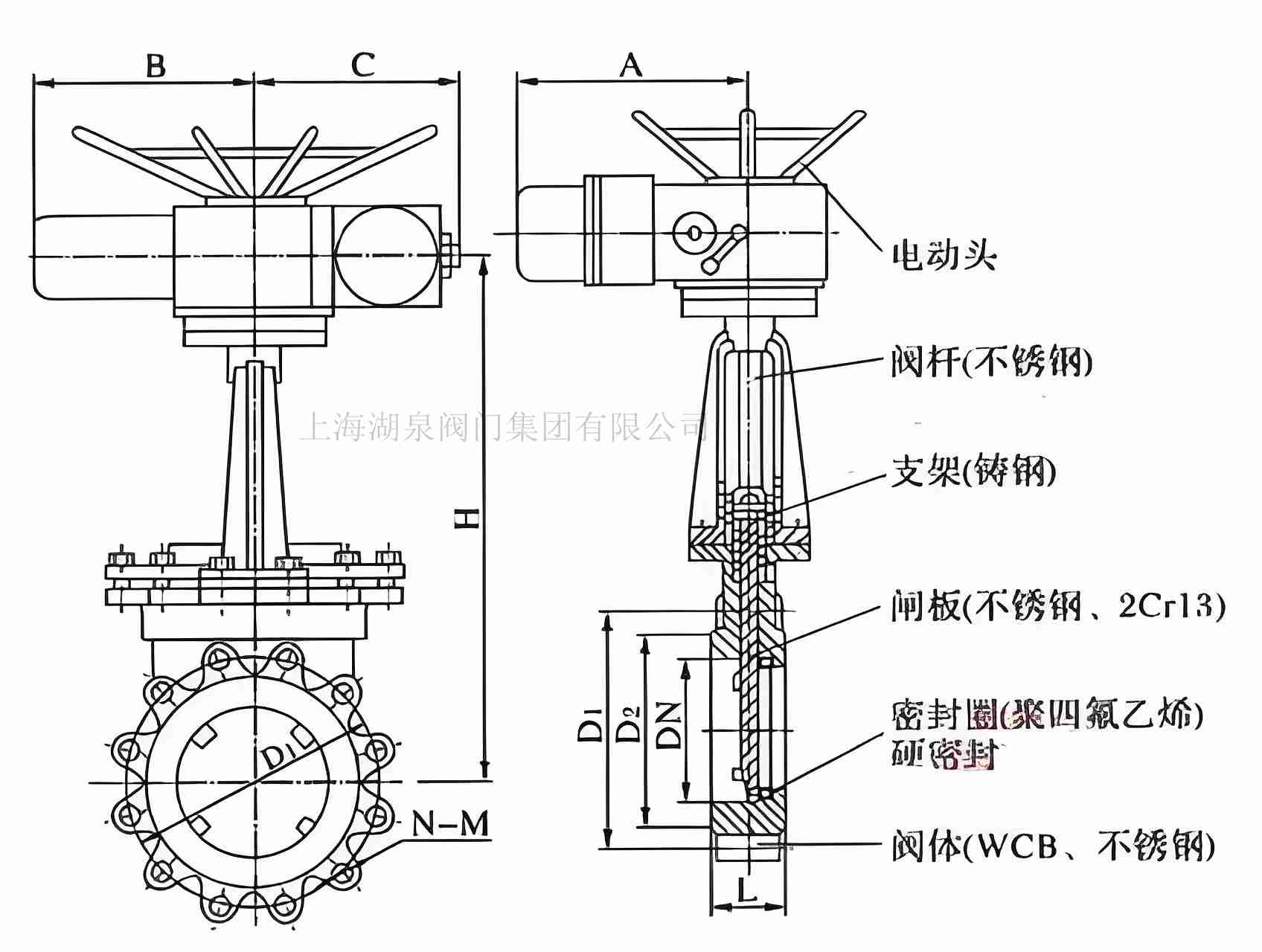

此外，为了便于用户直观了解，结构示意图常以剖面图形式展示阀门内部的主要零部件及其相对布局。这不仅有助于用户在安装和维护中精准操作，也为各零部件之间的协调配合提供参考依据。
在实际应用中，根据不同的工况条件，如介质的种类、温度、压力及流量需求，结合结构示意图和型号规格表，可以精准选择合适的电动刀闸阀。科学合理的选型，能够有效提升设备的运行效率，延长使用寿命并降低运营成本。
