不锈钢闸阀型号及价格、尺寸对照表

[ 2021-08-31 ]
不锈钢闸阀型号及价格、尺寸对照表

不锈钢闸阀材质分为304不锈钢闸阀,316不锈钢闸阀,321不锈钢闸阀。表示方法为:Z41H-16P
 闸阀的主要型号:
法兰铸钢闸阀:Z41H、Z41Y
不锈钢闸阀:Z41W
软密封暗杆闸阀:Z45X
软密封明杆闸阀:Z41X
铸钢法兰闸阀:Z41T、Z45T
螺纹闸阀: Z11T、Z14T、Z15X、Z11H、Z11Y、Z11W
刀闸阀: Z73W、Z73X、Z73Y
 不锈钢闸阀价格
闸阀类型代号为Z;
2、闸阀的驱动方式代号由字母表示,常见的有2-电液动,9-电动,6-气动,5-锥齿轮传动,3-涡轮蜗杆;手动不需要写出来;
4、闸阀的连接形式代号用字母表示,1-内螺纹,2-外螺纹,4-法兰式,6-焊接时,7-对夹式,5卡箍,0-卡套;
6、闸阀结构形式代号,0-弹性闸板,1-明杆楔式单闸板阀,2-明杆楔式双闸板阀,3-明杆平行式单闸板阀,4-明杆平行式双闸板阀,5-暗杆楔式单闸板阀,6-暗杆楔式双闸板阀,7-暗杆平行单闸板阀,9-暗杆平行双闸板阀;
7、密封材料或衬里材料分别用R-奥氏体不锈钢,T-铜合金,X-橡胶,S-塑料,N-尼龙塑料,F-氟塑料,H-Cr系不锈钢,Y-硬质合金,J-衬胶,M-蒙乃尔合金,Tc-陶瓷;
8、阀体材料代号Z-灰铸铁,K-可锻铸铁,Q-球墨铸铁,T-铜及合金,C-碳钢,P-铬镍系不锈钢,R-铬镍钼系不锈钢,V-铬钼钒钢。

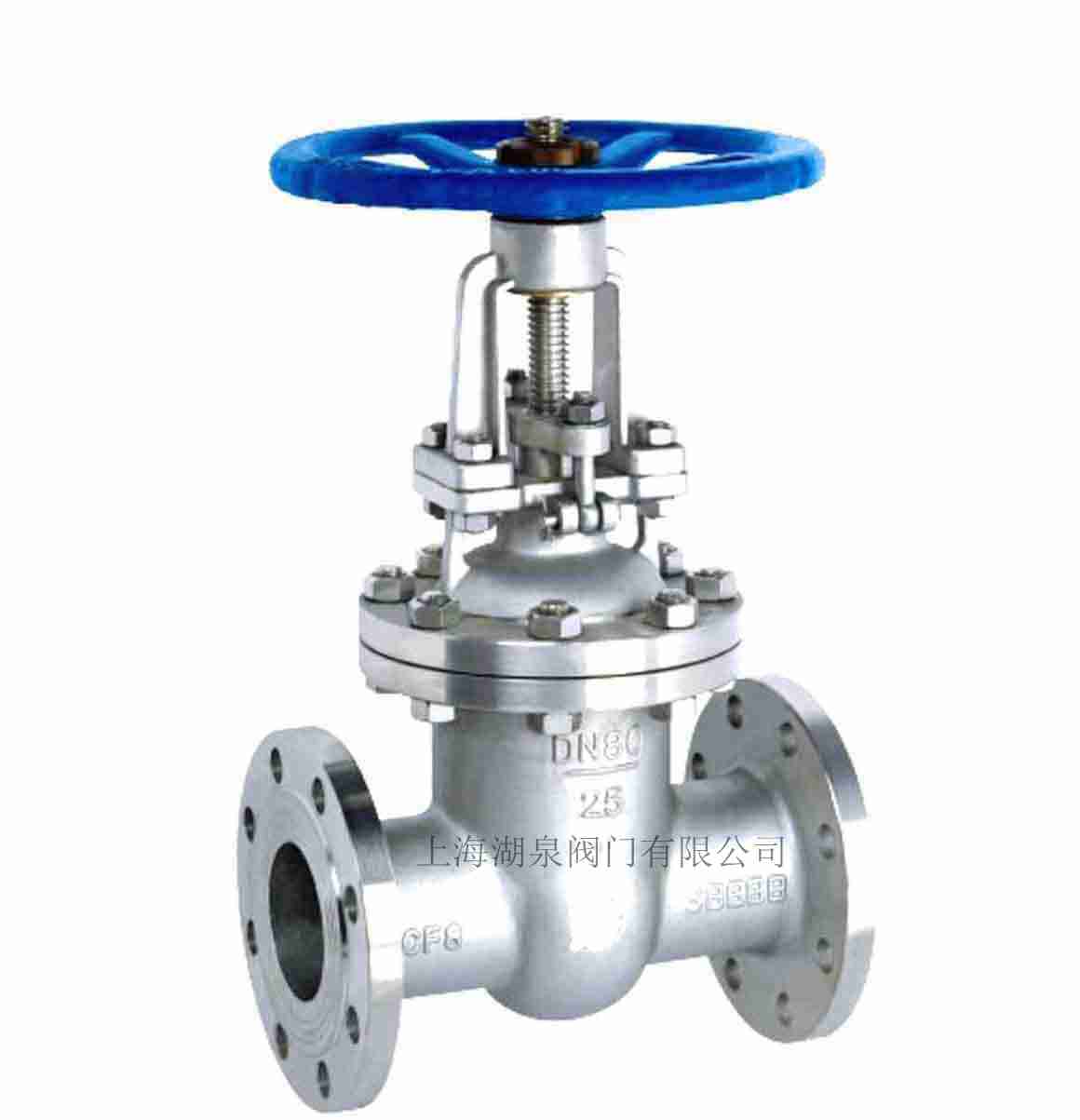

 不锈钢闸阀
可以咨询下专业生产不锈钢阀门的厂家,不锈钢阀门太笼统了, 球阀 、闸阀、 截止阀之类的价格都不一样。上海湖泉生产不锈钢阀门。工厂成本控制不一样,场地,材质不一样,价格肯定就不同的。

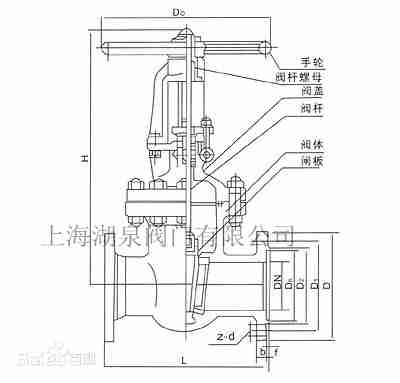

不锈钢闸阀尺寸对照表

型号 公称通径 尺寸(mm) L D D1 D2 b-f z-Φd H D0 Z41W. 15 130 95 65 45 14-2 44 170 120 20 150 105 75 55 14-2 44 200 120 25 160 115 85 65 14-2 44 215 140 32 180 135 100 78 16-2 48 260 160 40 200 145 110 85 16-3 48 290 200 50 250 160 125 100 16-3 48 345 220 65 265 180 145 120 18-3 48 360 240 80 280 195 160 135 20-3 88 385 280 100 300 215 180 155 20-3 88 430 300 125 325 245 210 185 22-3 88 520 320 150 350 280 240 210 24-3 8-23 610 350 200 400 335 295 265 26-3 12-23 765 400 250 450 405 355 320 30-3 12-25 895 450 300 500 460 410 375 30-4 12-25 1145 500 350 550 520 470 435 34-4 16-25 1200 550 400 600 580 525 485 36-4 16-30 1400 600 450 650 640 585 545 40-4 20-30 1500 650 500 700 705 650 608 44-4 20-34 1630 700 600 800 840 770 718 48-5 20-41 1830 700

型号 公称通径 尺寸(mm)               L D D1 D2 b-f z-Φd H D0     Z41W-1.6MPa 15 130 95 65 45 14-2 4-14 170 120 20 150 105 75 55 14-2 4-14 200 120   25 160 115 85 65 14-2 4-14 215 140   32 180 135 100 78 16-2 4-18 260 160   40 200 145 110 85 16-3 4-18 290 200   50 250 160 125 100 16-3 4-18 345 220   65 265 180 145 120 18-3 4-18 360 240   80 280 195 160 135 20-3 8-18 385 280   100 300 215 180 155 20-3 8-18 430 300   125 325 245 210 185 22-3 8-18 520 320   150 350 280 240 210 24-3 8-23 610 350   200 400 335 295 265 26-3 12-23 765 400   250 450 405 355 320 30-3 12-25 895 450   300 500 460 410 375 30-4 12-25 1145 500   350 550 520 470 435 34-4 16-25 1200 550   400 600 580 525 485 36-4 16-30 1400 600   450 650 640 585 545 40-4 20-30 1500 650   500 700 705 650 608 44-4 20-34 1630 700   600 800 840 770 718 48-5 20-41 1830 800

1、公称压力:1.0MPa、1.6MPa、2.5MPa
2、壳体试验压力:P=1.5PN
3.密封试验压力:P=1.1PN
4、出口压力:PN1.0MPa不锈钢闸阀0.09~0.8MPa
PN1.6MPa不锈钢闸阀0.10~1.2MPa
PN2.5MPa不锈钢闸阀0.15~1.6MPa
5、适用介质:水
6、适用温度:0℃~180℃
