产品名称:D971电动智能调节蝶阀[ 2019-12-27 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、D971电动智能调节蝶阀【产品介绍】


    D971电动智能调节蝶阀有开关型和智能型二种,蝶阀与角行程执行机构配套,通过输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

    二、D971电动智能调节蝶阀【执行标准】


    设计规范:GB/T 17213.1
    结构长度:GB/T15188.2
    试验与检验:GB/T 13927
    法兰连接:JB/T79、GB9112~9131、HG20592、SH3406、ANSI B16.5
    产品标识:GB/T 12220
    供货规范:JB/T 7928


    三、D971电动智能调节蝶阀主要【技术参数】



    公称通径DN 50 65 80 100 125 150 200 250 300 350 400
    流量系数(Kv) 110 180 232 368 656 735 1240 2025 2712 3875 503
    公称压力(MPa) 1.0,1.6,2.5MPa
    阀体可选材质 HT200、WCB、CF8,CF3,CF3M,CF8M
    蝶板可选材质 HT200镀镍、CF8,CF3,CF3M,CF8M
    阀座可选材质 软密封:三元乙丙橡胶、聚四氟乙烯;硬密封:304、316
    介质温度(℃) 软密封:≤80(橡胶),≤150(聚四氟乙烯);硬密封:≤450
    流量特性 快开型
    动作范围 0-90°
    允许压差△P 小于公称压力
    泄漏量Q 软密封:零泄露;硬密封:按GB/T4213-92 IV级
    环境温度(°C) -20~60
    基本误差> ±2.5%
    回差 ±2.5%
    死区 1%
    可调范围 250:1 350:1
    配用执行机构 可选配PSR、3810R、3410R、DTR部分回转电动执行机构

    四、D971电动智能调节蝶阀主要【外形尺寸】


    外形尺寸(mm)
    公称通径DN L H H1 D2 Z-фd D1 L1 L2
    50 43 452 80/112 120/125 4-18 165 208 120
    65 46 475 88/115 136/145 4-18 185 208 120
    80 46/49 516 96/120 160 8-18 200 208 120
    100 52/56 551 115/140 185 8-18 220 208 120
    125 56/64 566 128/170 210 8-18 220 208 120
    150 56/70 606 140/180 240 8-22 285 256 156
    200 60/71 731 175/210 295 8-22 340 256 156
    250 68/76 778 202/240 355 12-22 395/405 256 156
    300 78/83 830 242/290 410 12-22 445/460 256 156
    350 78/92 996 266/320 470 16-22 505/520 346 156
    400 102 1058 298/350 515/525 16-26 565/580 346 156

    ZAJD型法兰电动调节蝶阀外形尺寸(mm)
    公称通径DN L H H1 D2 D1 Z-фd L1 L2
    50 108 539 825/112 165 125 4-18 208 120
    65 112 554 925/115 185 145 4-18 208 120
    80 114 569 100/120 200 160 8-18 208 120
    100 127 614 110/138 220 180 8-18 208 120
    125 140 649 125/164 250 210 8-18 208 120
    150 140 725 1425/175 285 240 8-22 256 156
    200 152 835 170/208 340 295 8-22/2-22 256 156
    250 165 890 1925/243 395/405 350 12-22/12-26 256 156
    300 178 995 2225/283 445/460 400 12-22/12-26 256 156
    350 190 1155 2525/310 505/520 460 16-22/16-26 ā?346 156
    400 216 1225 2825/340 565/580 515 16-26/16-30 346 156

    注:表中数据XX/XX,“H1”为软密封/硬密封;“D1、D2”为压力1.0Mpa/1.6Mpa

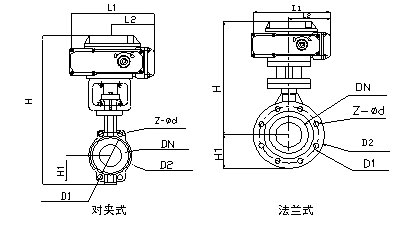

    五、D971电动智能调节蝶阀【结构图片】

    D971电动智能调节蝶阀

    六、D971电动智能调节蝶阀【型号说明】

    Z A J D 71 F 16 P G
    自控阀门 执行机构类型: 位移 特征: 阀门代号: 连接形式: 密封面材料: 公称 压力: 阀体 材质: 温度类型:
      D:表示PS系列 R:表示角行程 Q:表示球阀 41:表示法兰 F:表示聚四氟乙烯 16:表示1.6MPa C:表示碳钢 G:表示中温型
      R:表示3810系列 L:表示直行程 D:表示碟阀 11:表示丝扣 H:表示金属硬密封 25:表示2.5MPa P:表示不锈钢 常温省略不标示
      A:DTR系列   V:表示V形球阀 71:表示对夹式 X:表示橡胶 40:表示4.0MPa R:表示316不锈钢
                64:表示6.4MPa F46:表示阀体衬四氟

    声明:本文中所有文字、数据、图片均适用于参考,ZARD型智能电动调节蝶阀的具体性能参数、结构尺寸参数、价格等详情,请联系我们的销售、技术工程师,电话:021-64162222
