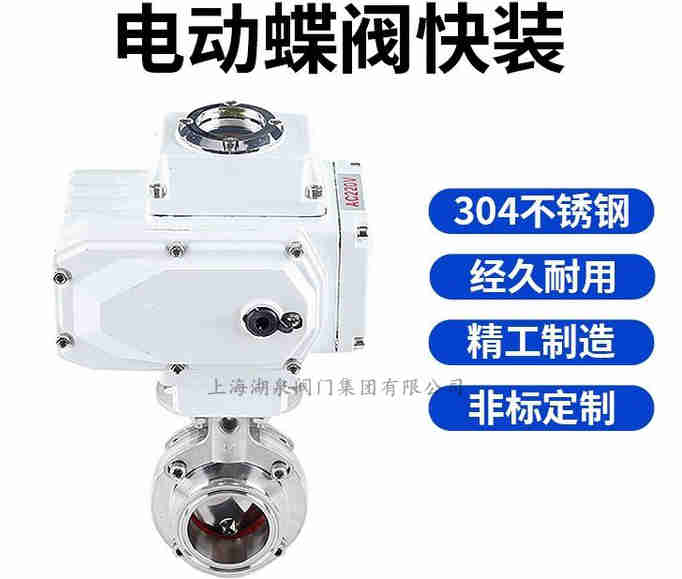

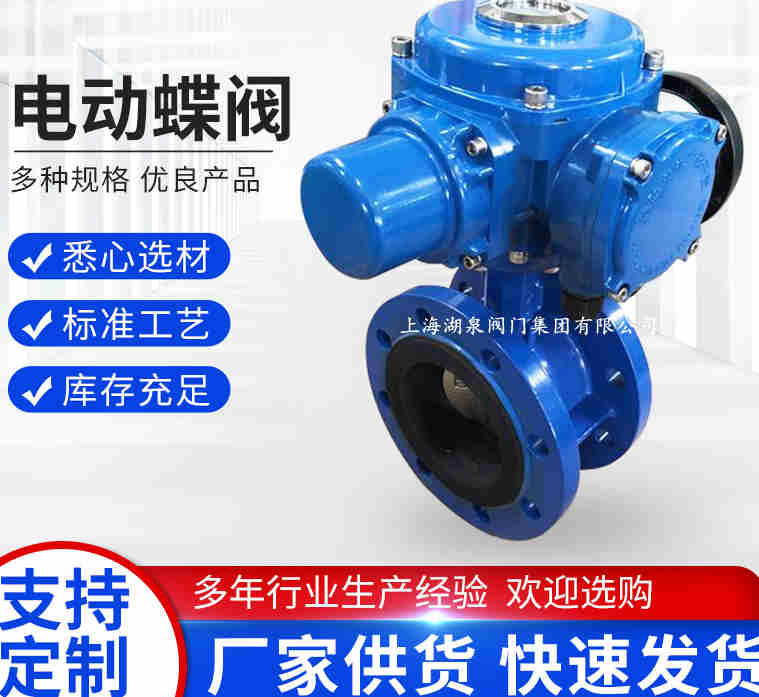

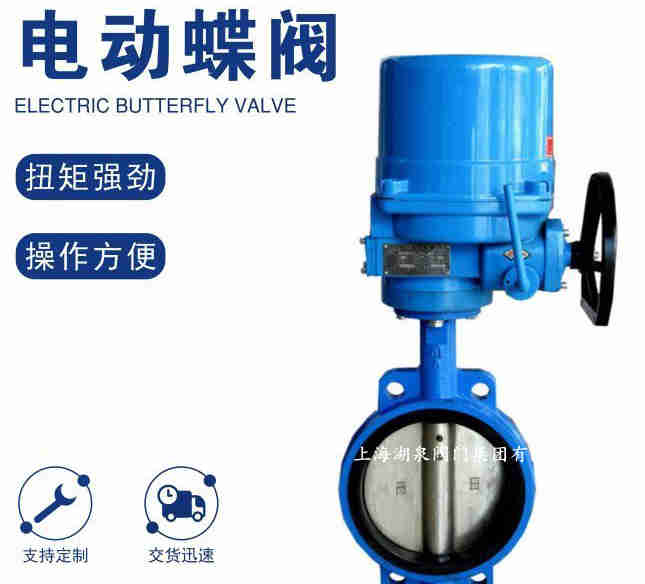

上海湖泉阀门集团有限公司电动蝶阀DN150的规格型号表、种类及图片是由角行程电动执行器和蝶形阀体主城的控制阀。主要适用于空调、制冷、采暖等楼宇自动控制系统,同时也适用于化工、石油、冶金、电力、轻工等行业的生产过程的自动控制系统,以满足..dn150阀门,厂家直销,种类齐全,价格合理,交货快,口碑好,欢迎您的咨询,公司是一家专业厂家,快来咨询吧,不锈钢闸阀dn50服务好,业内口碑好,欢迎来电咨询。.电动蝶阀 D941H-16-100适用领域：食品、供暖、燃气、船舶、煤气、石油、化工、水电厂、治金、能源及配水系统、以及轻纺等，特别适用于双向密封和阀体易腐蚀场合，做调节流量和截流介质。


法兰蝶阀150有32斤重，
这里的蝶阀是铸铜合金A型蝶阀，
详细尺寸按照GB/T 3036-2017表2，
不同的型号，压力等级及材质，
有不同的重量，
详细参见GB/T 3036-2017。
据使用场合大体可分为：还分为法兰式和对夹式两种。
1、软密封蝶阀 法兰式DN500重量：215KG
2、金属硬密封蝶阀 对夹式DN500重量：260KG 法兰式：360KG
3、通风蝶阀 法兰式DN500重量：191KG

执行标准
1.设计、制造按照GB/T12238-89、JB/T8527-97标准执行。
2.阀门试验按照GB/T13927-92、JB/T9092-99标准执行。
3.阀门的结构长度按照GB/T12221-2005标准执行。
产品特点：
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、耐高压、耐腐蚀、耐磨损、使用寿命长等。
2、连接结构多样化：对夹、法兰、对焊等。
3、开启力矩小，灵活方便，省力节能。

精小型电动执行器		阀体参数
电源	AC200/220V，50/60Hz	公称通径	DN10～300mm
输出力矩	50NM～2000NM	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS 等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-300
			250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃RTFE≤180℃PPL≤300℃硬密封≤450℃
进线接口	PE1/2?进线线锁


1.高温水泥蝶阀|水泥厂专用高温蝶阀阀体带衬里阀板和阀座，均采用OCr25Ni20(2520)，轴采用Cr18Ni9Ti耐热不锈钢制造。
2.高温水泥蝶阀|水泥厂专用高温蝶阀具有高强度、耐磨、抗腐蚀等性能，结构上设有空气吹扫孔，使阀门在高温条件下有利于正常运行，减少积灰，使阀板不出现卡死现象、从而保证阀板开启灵活。
3.高温水泥蝶阀|水泥厂专用高温蝶阀根据用户的需要，高温蝶阀(烟道挡板)亦可设计制造成方形，上园下方形，以适用不同截面形状烟道的需要。烟道挡板配用手动执行机构(当直径φ≤900mm时配手轮机构)，装有指针和0~90指示牌，以指示阀板开启程度。
4.高温水泥蝶阀水泥厂专用高温蝶阀，可耐高温1150℃，不卡死不垮塌
5.采用高温浇注料或采用独特陶瓷纤维异形件，具有重量轻，密度高，耐高温，不变形等特点。
6.雷力高温水泥蝶阀|水泥厂专用高温蝶阀在阀杆连接处增加断层处理，减少热量;并加长阀杆增加散热片，减少高温对阀门的损坏。

蝶阀性能参数
【阀体材质】：UPVC、铸钢、铸铁、碳钢、不锈钢等
【密封阀座】：PTFE、硬密封表面喷焊ST
【压力等级】：1.6－6.4MPa
【公称通径】：DN15-DN300
【连接方式】：螺纹、法兰
【温度范围】：PTFE：-30～200℃、硬密封：-30～400℃
【开关时间】：5S、10S、15S、30S、45S、60S
【防护等等】：IP68
【手动操作】：在电源故障时可手动操作
【控制方式】：智能型、开关型、比例调节式
【远程控制】：提供RS-485/M-bus接口，支持Modbus协议,可直接与计算机联网 （需配IEV2/IEV3系


规格size		尺寸(mm)																重量(kg)
mm	inch	A	B	C	D	D1	D2	N-M	L	Φ2	K	E	n-Φ1	f	J	W	X	A型	LT型
25	1	110	55	33	24	85	85	4-M12	32	10	42	42	4-6	10		7		1.2	1.3
32	11/4	110	55	33	24	100	100	4-M16	32	10	42	42	4-6	10		7		1.4	1.6
40	1.5	125	73	33	39	110	110	4-M16	32	12.6	50	50	4-7	10		8.86		1.8	2.1
50	2	125	73	43	52	125	125	4-M16	32	12.6	50	50	4-7	10		8.86		2.3	2.8
65	2.5	136	82	46	64	145	145	4-M16	32	12.6	50	50	4-7	10		8.86		3.3	4.1
80	3	142	91	46	78	160	160	8-M16	32	12.6	50	50	4-7	10		8.86		3.7	5.2
100	4	163	106	52	104	180	180	8-M16	32	15.77	70	70	4-10	12		11.1		5.2	6.5
125	5	176	128	56	123	210	210	8-M16	32	18.92	70	70	4-10	12		12.7		7.5	8.6
150	6	196	143	56	155	240	240	8-M20	32	18.92	70	70	4-10	12		12.7		8.7	11
200	8	228	170	60	202	295	295	8-M20/12-M20	45	22.1	102	102	4-12	15		15.87		15	25



250	10	258	204	68	250	350	355	12-M20/12-M24	45	28.45	102	102	4-12	15	31.19		8	23	43
300	12	292	239	78	301	400	410	12-M20/12-M24	45	31.6	102	102	4-12	15	34.6		8	35	50
350	14	336	267	78	333.3	460	470	16-M20/16-M24	45	31.6	125	125	4-14	23	34.6		8	58	77
400	16	368	297	102	389.6	515	525	16-M24/16-M27	51	33.15	140	140	4-18	23	36.15		10	82	101
450	18	400	315	114	440.5	565	585	20-M24/20-M27	51	38	140	140	4-18	23	40.95		10	110	139
500	20	440	348	127	492	620	650	20-M24/20-M30	64	41.14	140	140	4-18	27	44.12		10	148	179
600	24	525	467	154	593	725	770	20-M27/20-M33	70	50.65	165	165	4-22	27	54.62		16	220	283
