产品名称: 电动耐磨高温排渣闸阀(PZ941H/Y-10/16/25C)[ 2021-09-03 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、 电动耐磨高温排渣闸阀(PZ941H/Y-10/16/25C)产品介绍

    上海湖泉阀门有限公司 电动耐磨高温排渣闸阀(PZ941H/Y-10/16/25C)采用法兰连接、体材料为碳素钢,具有排渣功能的闸阀。是工作温度在0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。湖泉阀门排渣闸阀采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。排渣闸阀阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性。不存渣,启闭灵活,不卡阻、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。排渣闸阀启闭件采用半密封副强制密封,性能优良。

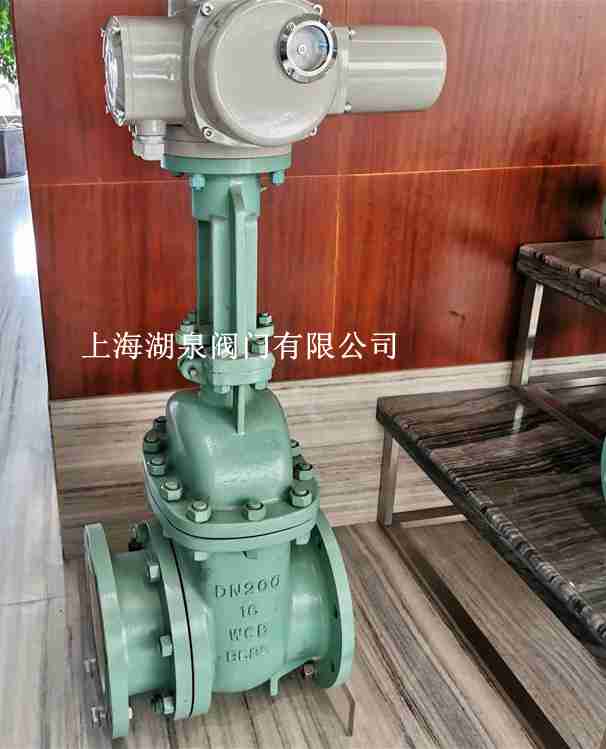

    电动耐磨高温排渣闸阀(PZ941H/Y-10/16/25C)

    二、 电动耐磨高温排渣闸阀(PZ941H/Y-10/16/25C)产品特点

    1、电动耐磨高温排渣闸阀采用中法兰螺栓连接,支管两端为法兰连接结构。
    2、启闭件采用半密封副强制密封,性能优良。
    3、电动耐磨高温排渣闸阀阀体内腔喷焊耐磨材料,密封副材料选用耐磨合金,耐磨性强、耐冲蚀、耐擦伤、摩擦力小、密封可靠。
    4、阀体出口流道线型合理,不存渣,启闭灵活,不卡阻。
    5、电动耐磨高温排渣闸阀阀杆表面经调质及氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
    6、中大口径设置滚动轴承,启闭轻松。

    三、电动耐磨高温排渣闸阀(PZ941H/Y-10/16/25C)产品技术参数

     设计与制造  GB/T12224
    连接端尺寸   结构长度 GB/T 12221
     法兰尺寸  GB/T 9113.1
     检验与试验  GB/T 9092
     材料 碳钢   GB/T 12229
    不锈钢   GB/T 12230
     标志 GB/T 12220
      供货   GB/T 12252

    序号  名称  材料  序号  名称  材料
     1  右阀体  WCB  8  阀盖  WCB
     2  左阀体  WCB  9  填料  柔性石墨
     3  闸板  WCB+结构陶瓷  10  支架  WCB
     4 阀座   结构陶瓷  11  填料压板  WCB
     5  阀杆  2Cr13  12  阀杆螺母  青铜
     6  螺栓  25#  13  手动装置  组合件
     7  螺母  25#




  • DN  PN(Mpa)  L  D  D1  C  H  n-d
     50  1.0  250  165 125  20  335 4-Φ18
     80  280  200  160  20  510 8-Φ18
     100  300  220  180  22 685 8-Φ18
     150  350  285  240  24  790 8-Φ22
     200  400  340  295  24  885 8-Φ22
     250  450  395  350  26  1015 12-Φ22
     300  500  445  400  26  1190 16-Φ26
     350  550  505  460  26  1350 16-Φ22
    400  600  565  515   26  1460 16-Φ26

     DN  PN(Mpa)  L  D  D1  C  H  n-d
     50  1.6  250  165  125  20  335 4-Φ18
     80  280  200  160  20  510 8-Φ18
     100  300  220  180  22  685 8-Φ18
    125 325  250  210  22 730 8-Φ18
     150 350   285  240  24  790 8-Φ22
     200 400  340  295  24  885 12-Φ22
     250 450   405  355  26  1015 12-Φ26
     300 500   460  410  28  1190 12-Φ26
     350  550 520  470  30  1350 16-Φ26
    400   600  580  525  32  1460 16-Φ30

     DN  PN(Mpa)  L  D  D1  C  H  n-d
     50 2.5   250  165  125  20  345 4-Φ18
     80  280  200  160  24 520 8-Φ18
     100  300 235  190  24  695 8-Φ22
    125  325 270 220 26 755 8-Φ26
     150 350  300  250  28  810 8-Φ26
     200  400  360 310  30  955 12-Φ26
     250  450   425  370  32  1100 12-Φ30
     300  500 485  430  34  1240 16-Φ30
     350 550  555   490  38  1410 16-Φ33

     DN  PN(Mpa)  L  D  D1  C  H  n-d
     50  4.0  250  165  125  20  355 4-Φ18
     80  310  200  160 24  540 8-Φ18
     100  335  235  190  24  720 8-Φ22
    125 400 270 220 26 770 8-Φ26
     150  450  300  250  28  820 8-Φ26
     200  550  375  320  34  965 12-Φ30
     250  650  450 385  38  1050 12-Φ33
     300  750  515  450  42   1200 16-Φ33
