产品名称：Q944 Q945F/H/Y-16C DN50电动三通球阀[ 2025-12-09 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

产品概述

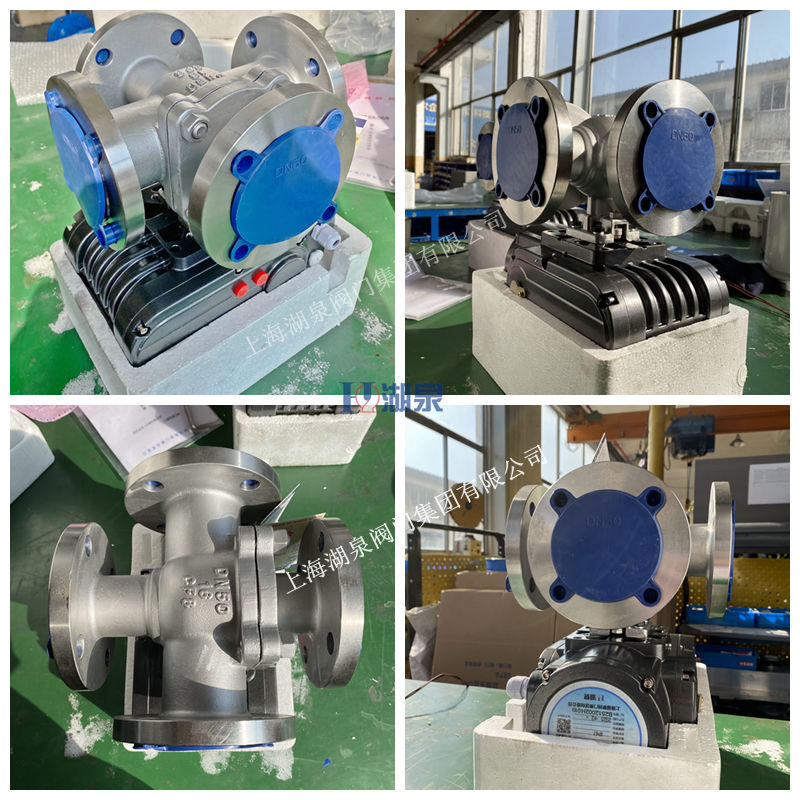

电动三通球阀是一种通过电动执行机构控制球体旋转，从而实现对管道中介质流向进行切换、分流或合流的自动化控制阀门。‌ Q944F和Q945F是两种基本的结构形式，它们的核心区别在于阀体内部的流道设计，这决定了其不同的功能：

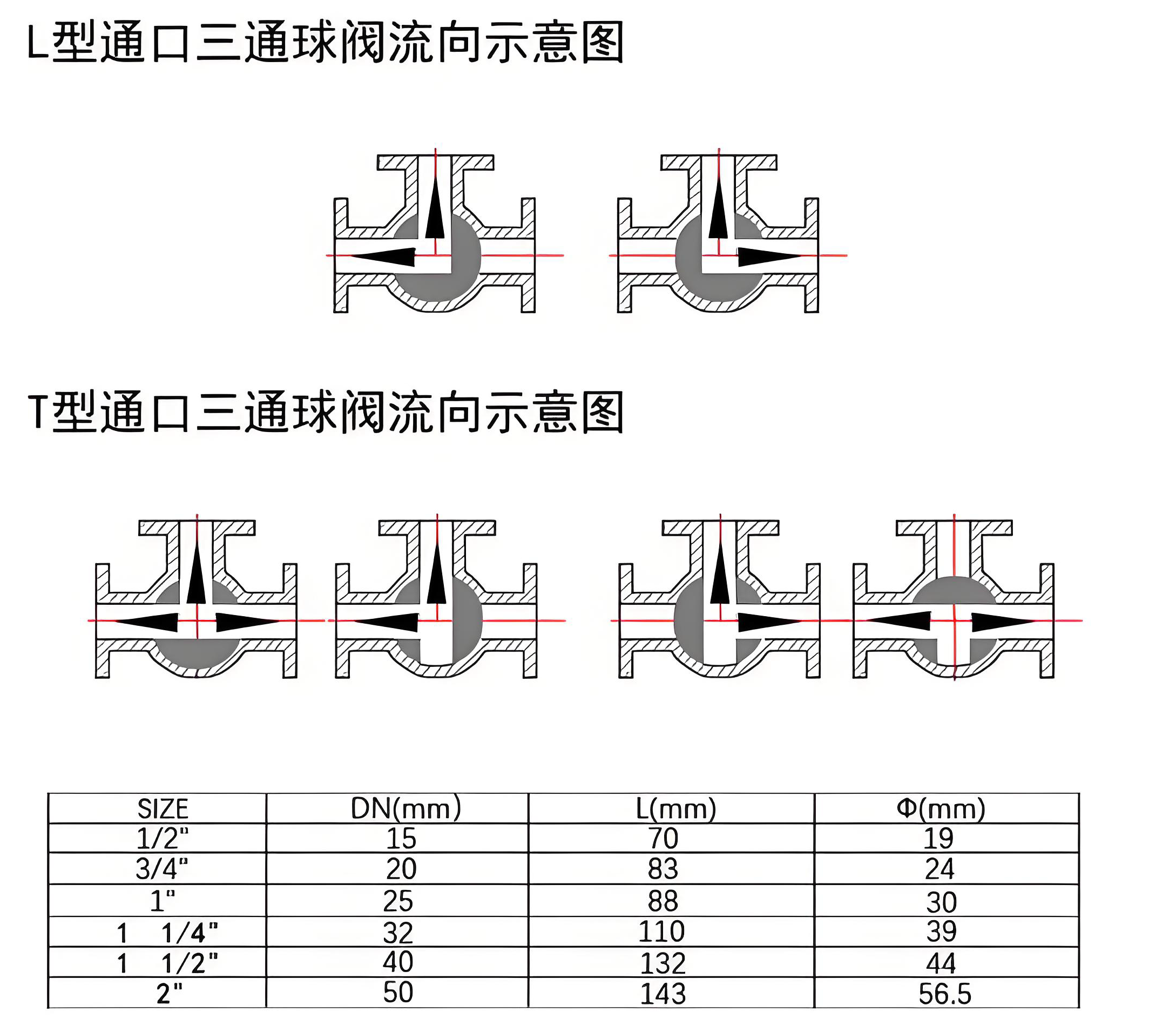

- ‌Q944F (L型三通球阀)‌：主要用于介质流向的切换。它能使相互垂直的两个通道连通或关闭，实现管路的换向控制。‌
- ‌Q945F (T型三通球阀)‌：功能更为灵活，适用于介质的分流、合流及流向切换。T型孔道可以使三个通道相互连通，也可以使其中两个通道连通而关闭第三个通道，实现流体的混合或分配。‌
型号中的“H/Y”通常代表不同的阀体材质选项（例如，H可能指不锈钢316，Y可能指不锈钢304，具体需以厂家说明为准），而“-16C”中的“16”表示公称压力为1.6MPa，“C”代表阀体材质为铸钢（WCB）。DN50则表示公称通径为50毫米。‌
主要技术参数 (以DN50为例)
- ‌公称通径 (DN)‌：50 mm ‌
- ‌公称压力 (PN)‌：1.6 MPa (对应型号中的“-16”) ‌
- ‌适用介质‌：水、油品、气体、蒸汽等（具体需根据材质选择）‌
- ‌适用温度‌：对于常温型，通常为-20℃至250℃；具体取决于密封材料（如PTFE、PPL）和阀体材质。‌
- ‌驱动方式‌：电动，通常支持AC220V、AC380V或DC24V等电源电压。‌
- ‌控制信号‌：可接受开关信号（如220VAC开关）或标准电流/电压信号（如4-20mA.DC、0-10mA.DC）进行调节。‌
- ‌阀体材质‌：常见为铸钢（WCB），也可提供不锈钢（如304、316）等材质选项。‌
- ‌连接方式‌：通常为法兰连接。‌
产品特点
- ‌结构紧凑，重量轻‌：一体化设计，便于安装和维护。‌
- ‌密封性能好‌：采用四面阀座密封（如PTFE、PPL或金属硬密封），确保关闭严密，无泄漏。‌
- ‌控制灵活‌：可实现开关控制或比例调节，满足自动化系统的需求。‌
- ‌维修方便‌：在系统卸压后，可方便地进行检查和维修，无需拆卸整个阀体。
- ‌流通能力大‌：流道设计平滑，阻力小，流量大。‌
应用领域
- ‌石油化工‌：流程切换、混合分配。
- ‌电力行业‌：锅炉给水、蒸汽系统控制。
- ‌水处理与环保‌：供水、排水系统的分流与合流。
- ‌钢铁、矿山、轻纺、食品等行业‌：各类液体、气体、蒸汽的自动化管路控制。‌
注意事项
- ‌确认具体需求‌：明确是需要流向切换（选L型/Q944F）还是分流合流（选T型/Q945F）。
- ‌核对材质与压力‌：确保阀体材质和压力等级能满足介质特性（如腐蚀性）和工况压力要求。
- ‌咨询厂家‌：对于“H/Y”等材质代号的具体含义以及高温、高压等特殊工况下的适用性，最好直接咨询生产厂家以获得最准确的指导。‌
