产品名称：气动三通球阀Q644/5F[ 2021-06-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、气动三通球阀 Q644/5F产品详细介绍

    上海湖泉阀门有限公司Q644/5F气动三通球阀是由三通球阀配套气动执行器组成，该三通球阀可分为L型和T型。L型三通球阀可以用于介质流向的切换，能使相互垂直的两个通道连通。 Q644/5F三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

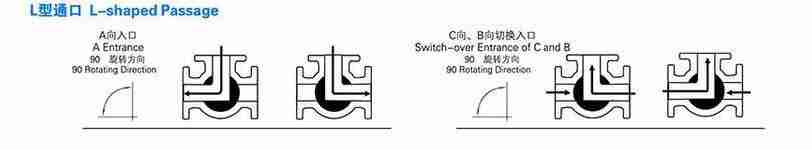

    L型流道的三通4面阀座球阀，采用2面阀座。主要用于流路的换向。
    T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

    气动三通球阀气动三通球阀Q644/5F
  • 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
    L 150 150 180 200 220 240 260 280 320 380 440 550
    L1 75 75 90 100 110 120 130 140 160 190 220 275
    H 根据所配执行机构而定
    D 95 105 115 140 150 165 185 200 220 250 285 340
    D1 65 75 85 100 110 125 145 160 180 210 240 295
    D2 46 56 65 76 84 99 118 132 156 184 211 266
      14 16 16 18 18 20 20 20 22 22 24 24
    A、A1 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
