产品名称:Q941H-16C dn250 智能调节电动球阀[ 2022-09-07 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、Q941H-16C dn250 智能调节电动球阀

    上海湖泉阀门集团有限公司智能调节型电动球阀Q941H-16C是一种由电动驱动、法兰产品介绍连接、浮动球直通式的电动球阀,阀座密封面材料有氟塑料 (Q941F)和硬质合金 (Q941H/Y)两种,适用温度为 -29~450℃,阀体材料有碳素钢、不锈钢... 公称通径 DN50-DN300mm 规格 DN50 重量 1000kg 可售卖地 全国 材质 不锈钢 型号 Q941F-16P Q941F电动开关球阀具有结构紧凑,体积小,重量轻,阀座与端面法兰距离,制造标准,品质可靠,可根据根要求定制非标,薄型型球阀,欢迎新老客户来电咨询,专业制造,可根客户要求定制生产。
    Q941H-16C dn250 智能调节电动球阀

    二、Q941H-16C dn250 智能调节电动球阀应用标准

    设计依据:GB/T12237,ANSI B16.34,API 608
    结构长度:GB/T12221,ASME B16.10,JIS B2002
    法兰接端:GB/T9113,ASME B16.5,JIS B2212/JIS B2214
    壁厚:ASME B16.34
    防火测试:API 607 4th 1993
    检测与测试:GB/T 13927,API598,JIS B2003

    三、Q941H-16C dn250 智能调节电动球阀性能规范

    型 号 公称压力PN(MPa) 试验压力ps(MPa) 适用温度(℃) 适用介质
    壳 体 密封(液) 密封(气)
    Q941F-16C 1.6 2.4 1.76 0.6 聚四氟乙烯
    ≤150
    增强聚四氟乙烯≤180
    金属镶嵌封位聚苯≤200
    水、油品等
    Q941F-25C 2.5 3.75 2.75
    Q941F-40C 4.0 6.0 4.4
    Q941F-16P 1.6 2.4 1.76 硝酸类
    Q941F-25P 2.5 3.75 2.75
    Q941F-40P 4.0 6.0 4.4
    Q941F-16R 1.6 2.4 1.76 醋酸类
    Q941F-25R 2.5 3.75 2.75
    Q941F-40R 4.0 6.0 4.4

    四、Q941H-16C dn250 智能调节电动球阀主要零件材料

    零件名称 阀体、侧体 球体、阀杆 填料 密封圈
    Q941F-16C
    Q941F-25C
    Q941F-40C
    WCB 2Cr13 聚四氟乙烯或
    柔性石墨
    聚四氟乙烯、增强聚四氟乙烯、对位聚苯
    Q941F-16P
    Q941F-25P
    Q941F-40P
    ZG1Cr18Ni9Ti 1Cr18Ni9Ti
    Q941F-16R
    Q941F-25R
    Q941F-40R
    ZG0Cr18Ni12Mo2Ti 0Cr18Ni12Mo2Ti

  • PN1.6(MPa)

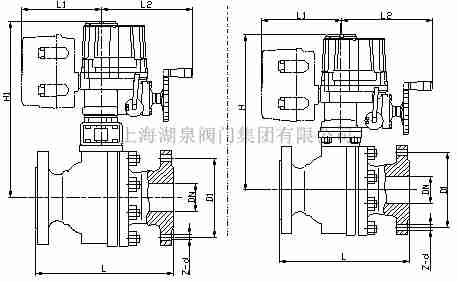

    通径(DN) L D D1 D2 b H Z-d 重量 驱动装置
    15 130 95 65 45 14 352 4-14 - LQ51
    20 130 105 75 55 14 355 4-14 - LQ51
    25 140 115 85 65 14 360 4-14 8 LQ51
    32 165 135 100 78 15 386 4-18 13 LQ5-1
    40 180 145 110 85 16 394 4-18 17 LQ5-1
    50 200 160 125 100 16 472 4-18 25 Q10-6 3/4
    65 220 180 145 120 18 486 4-18 60 Q10-6 3/4
    80 250 195 160 135 20 579 8-18 65 Q30-6 3/4
    100 280 215 180 155 20 595 8-18 75 Q30-6 3/4
    125 320 245 210 185 22 650 8-18 97 Q60-4 3/4
    150 360 280 240 210 24 739 8-23 162 Q120-2 3/4
    200 400 335 295 265 26 799 12-23 226 Q120-2 3/4
    250 533 406 362 324 30 890 12-25 - -
    300 610 483 432 381 32 940 12-25 - -

  • Q941H-16C dn250 智能调节电动球阀
