一、 产品概述

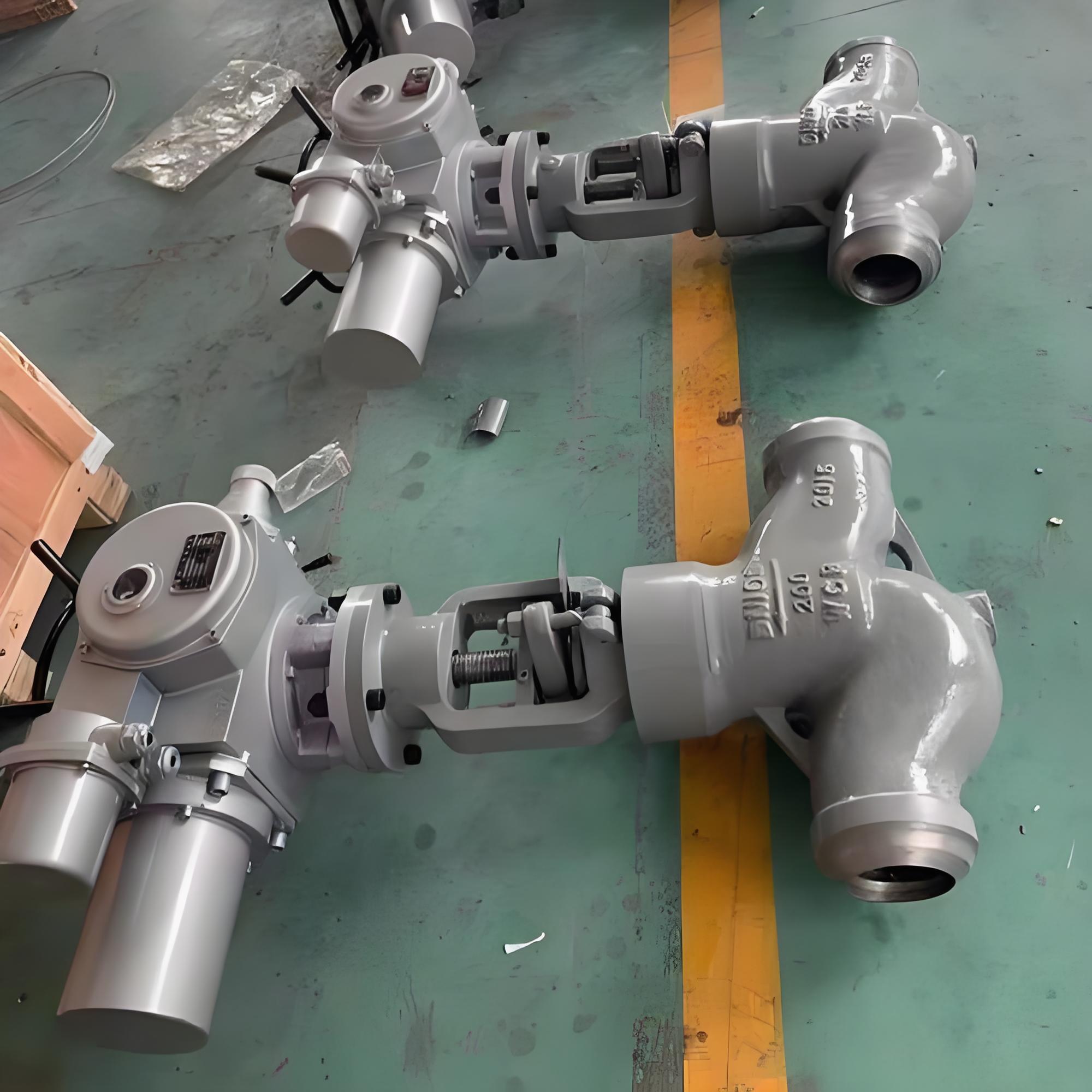

• ‌产品名称‌：J961H-100 电动高压焊接截止阀
• ‌公称通径‌：DN50
• ‌公称压力‌：PN10.0 MPa（对应型号中的“-100”，即100公斤压力等级；部分高标准设计可覆盖至PN16.0-32.0 MPa范围，具体依定制标准而定）
• ‌适用温度‌：≤540℃（特殊材质如P57/170V规格可达570℃）
• ‌驱动方式‌：电动（通常配备DZW系列多回转电动执行机构）
• ‌连接方式‌：焊接式（对焊或承插焊），确保高压下的零泄漏。

二、 核心特点与优势

1. 耐高温与耐磨损性能

• ‌硬质合金密封面‌：阀瓣与阀座的密封面采用‌司太立（Stellite）钴基硬质合金‌堆焊而成。这种材料具有极高的硬度、耐磨性、耐高温性和抗擦伤性，能有效抵抗高温蒸汽冲刷和介质中的颗粒磨损，显著延长阀门使用寿命。
• ‌阀杆强化处理‌：阀杆经过调质处理和表面氮化处理，不仅提高了强度，还赋予了良好的抗腐蚀性和抗擦伤性，确保在频繁启闭过程中保持平滑运动，防止卡涩。

2. 高压自紧式密封结构

• ‌压力自紧设计‌：阀门中腔采用压力自紧式密封结构。随着介质压力的升高，密封件受到的压紧力随之增大，从而实现“压力越高，密封越可靠”的效果，彻底解决高压工况下的外漏问题。
• ‌焊接连接‌：支管两端采用焊接结构（对焊或承插焊），消除了法兰连接可能存在的泄漏点，特别适合电站高温高压管道的高安全性要求。

3. 智能化电动控制

• ‌远程操作‌：配备高性能电动执行机构，接受380VAC电压信号，可实现远程开关控制及自动化系统集成。
• ‌精准定位‌：电动装置具有体积小、重量轻、功能全的特点，支持位置反馈，便于中控室实时监控阀门状态。
• ‌在线维护‌：填料函设计合理，采用增强柔性石墨填料并添加缓蚀剂，密封可靠。部分结构设计允许在不停机的情况下更换填料，提高了系统的连续运行能力。

三、 主要技术参数（DN50规格参考）

(注：DN50的具体结构长度L和高度H因压力等级不同而异。例如在PN25.0 MPa下，L约为250mm，H约为720mm；具体尺寸需以厂家图纸为准。)

四、 应用领域

• ‌火力发电厂‌：主蒸汽管道、再热蒸汽管道、高压给水管道。
• ‌核电站‌：核岛常规岛的高温高压辅助系统。
• ‌石油化工‌：高温高压反应釜进出口、裂解装置管路。
• ‌冶金行业‌：高温流体控制管路。

五、 选型与订货须知

为确保阀门满足具体工况要求，订货时请提供以下信息：

• ‌详细工况参数‌：包括介质的具体成分、工作压力、工作温度。
• ‌连接标准‌：明确焊接坡口形式（对焊或承插焊）及执行标准（如GB、ASME、DIN等）。
• ‌电动装置要求‌：是否需要防爆、防护等级要求、控制信号类型（开关量或模拟量）。
• ‌材质特殊要求‌：如介质具有强腐蚀性，需指定阀体及内件的特殊合金材质。
