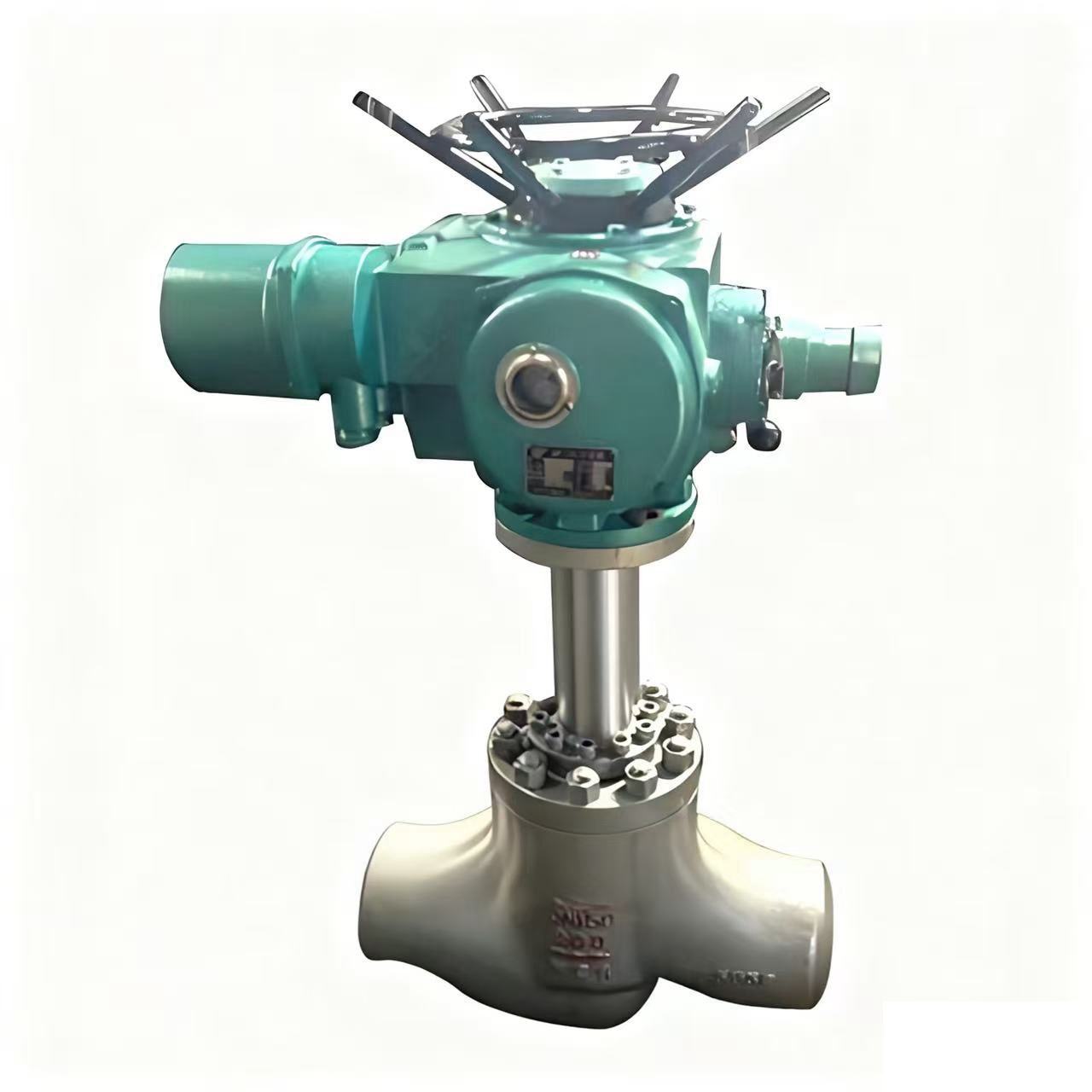

产品名称：电动截止阀（焊接）J961H-25/DN50(电动执行机构)[ 2025-11-13 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
J961H-25C DN50 电动焊接截止阀是一款高压高温 工业控制阀门，采用电动执行机构 驱动，适用于水、蒸汽、油品等介质的切断或流向切换。以下是核心参数与特点：产品参数
- 型号：J961H-25C DN50
- 公称压力：25MPa
- 试验压力：壳体强度37.5MPa，密封27.5MPa
- 适用温度：≤550℃
- 介质：水、蒸汽、油品
-
驱动方式：
380VAC电动执行器 -
连接形式：
焊接式 -
结构标准：
JB/T3595 、E101
核心特点
- 密封性能
-
阀瓣与阀座采用
铁基合金 或司太立钴基硬质合金 堆焊，厚度≥3mm，表面粗糙度Ra0.4μm，确保长期密封 。 -
阀杆
梯形螺纹 设计，配合PTFE自润滑轴承 ，降低摩擦 。
- 结构设计
-
阀体
模锻成型 ，流道符合流体动力学 ，降低流阻 。 -
阀盖
压力自紧式密封 ，高温高压下密封性更优 。
- 材料与工艺
-
阀体材质：
碳钢 /不锈钢 /合金钢 ，DN50 以下为模锻件 。 -
填料：
柔性石墨 与不锈钢丝编织复合填料 ，耐压32MPa 。
- 应用领域
- 电站：蒸汽管道切断控制
-
石油化工：
炼油装置 进出口管线 -
冶金：
高炉冷却水系统 。
安装与维护
- 安装方向：介质流向需与阀门箭头一致，阀杆垂直向上（偏差≤±15°） 。
-
维护周期：3-5年大修，检查
密封面磨损 、阀杆直线度 等 。
公称通径 DN10～DN100 公称压力 16.0 25.0 32.0 （Mpa） 连接方式 对焊式、承插焊 控制方式 电动控制 阀体材质 铸钢、不锈钢、铬钼钢、铬钼钒钢 填料 增强柔性石墨 温度范围 -29℃-550℃ 适用介质 水、石油、蒸汽、强氧化性介质等
